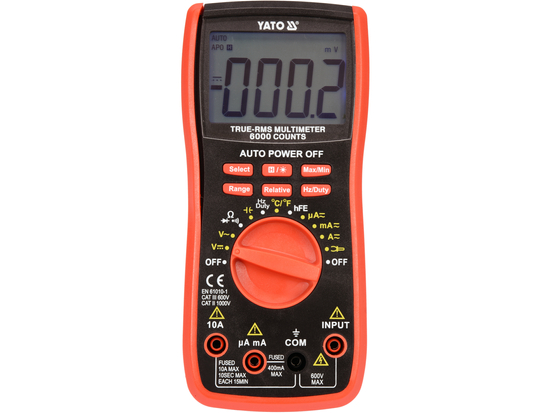

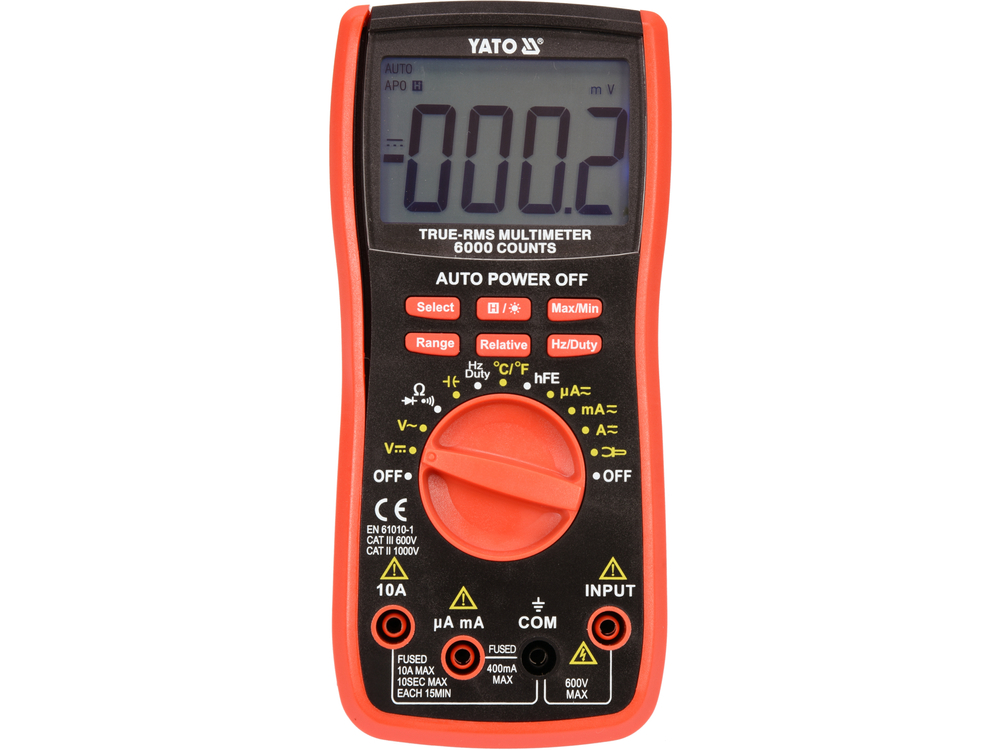

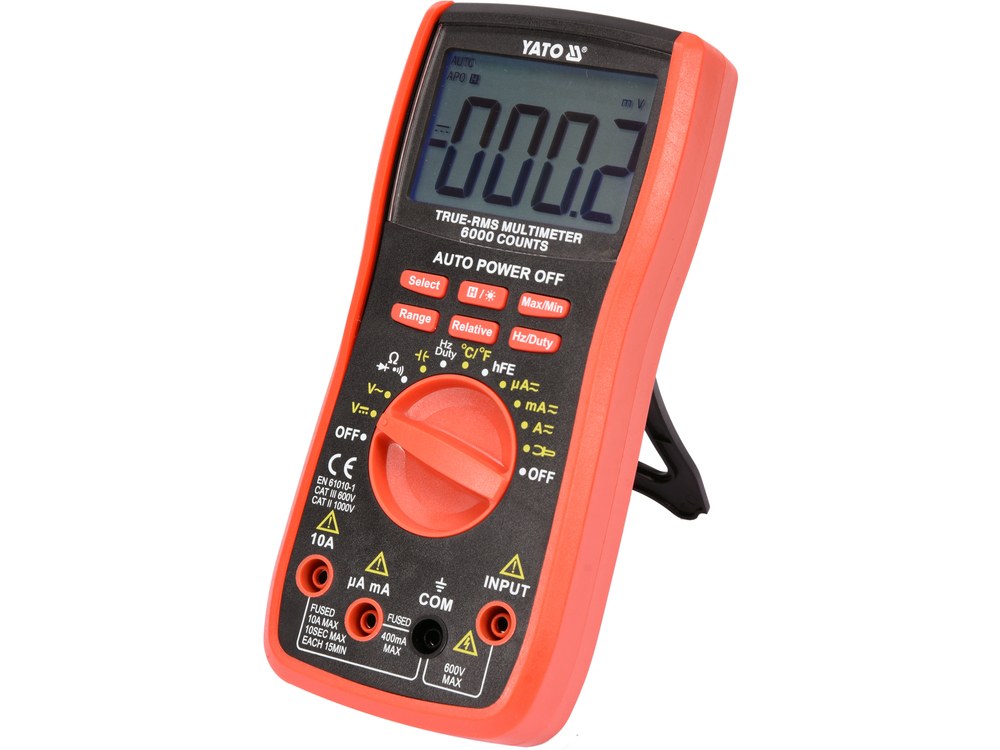

L'appareil de mesure universel YT-73085, doté de la fonction TRUE RMS et d'une plage automatique pour chaque mesure, permet d'effectuer des mesures électriques de base et avancées. Outre la rapidité de son fonctionnement, son avantage incontestable est la possibilité d'utiliser un accessoire supplémentaire sous forme de pinces de mesure, par exemple le YT-73090 pour mesurer des courants élevés.

Mesures de base :

• Mesure de la tension AC : A.C. 0-600 V, TRUE RMS
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-10 A, TRUE RMS
• Mesure du courant continu : D.C : D.C. 0-10 A
• mesure de la résistance : 0-60 MΩ
• test de diode :_IF 0,8 mA,_UR 3,3 V
• test de continuité du circuit : 0-100 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-60 mF
• mesure de la fréquence : 0-10 Mhz
• mesure de la température : -40 à 1370°C
• mesure du facteur de remplissage : 0.1-99%
• test de transistor hFe : 0-1000, adaptateur de mesure détachable

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil YT-73085 pour cette gamme est de : ±(1% + 8), résolution 0,1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 1%) + 8 x résolution
• calcul : (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Résultat réel, y compris l'erreur de mesure pour l'indication 235 V = 235 ± 3,15 V

• Résultat réel, erreur de mesure comprise, pour une indication de mesure de tension continue : 12 V = 12 ± 0,126 V
• Résultat réel incluant l'erreur de mesure pour l'indication de la mesure du courant alternatif : 8 A = 8 ± 0,3 A

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Cette fonction est indispensable lorsqu'un circuit comporte des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de la plage à l'aide de la molette, il convient d'effectuer les mesures de manière séquentielle, de la plage la plus large à la plage donnant le résultat le plus précis, faute de quoi on risque d'endommager l'appareil. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la gamme optimale. Le multimètre démarre par défaut en mode AUTO
• RANGE - changement manuel de la plage de mesure. Cette fonction est utile lorsqu'il s'agit de vérifier plusieurs composants identiques d'une valeur connue, par exemple une série de résistances. Le réglage manuel de la plage raccourcit considérablement la durée de ces mesures.
• SELECT - changement du mode de mesure, par exemple passage de la mesure de la résistance au test d'une diode ou à la vérification de la continuité d'un circuit.
• RELATIVE - l'utilisation de cette fonction pendant une mesure remet l'affichage à zéro et prend la valeur affichée avant l'affichage comme niveau de référence. La mesure suivante indiquera la différence entre la valeur mesurée et la valeur de référence conservée.
• HZ/Duty - lorsque le bouton est réglé sur la mesure de la fréquence, le bouton permet de passer à la mesure du facteur de remplissage/du cycle de travail.
• DATA HOLD [H] - maintien de la valeur mesurée sur l'écran
• MAX/MIN - conserve à l'écran la valeur maximale ou minimale de la mesure en cours.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 5999
• rétro-éclairage de l'écran
• signal sonore lors du test de continuité du circuit pour les résistances inférieures à 50 Ω
• possibilité d'activer séparément les tests de diode et de continuité

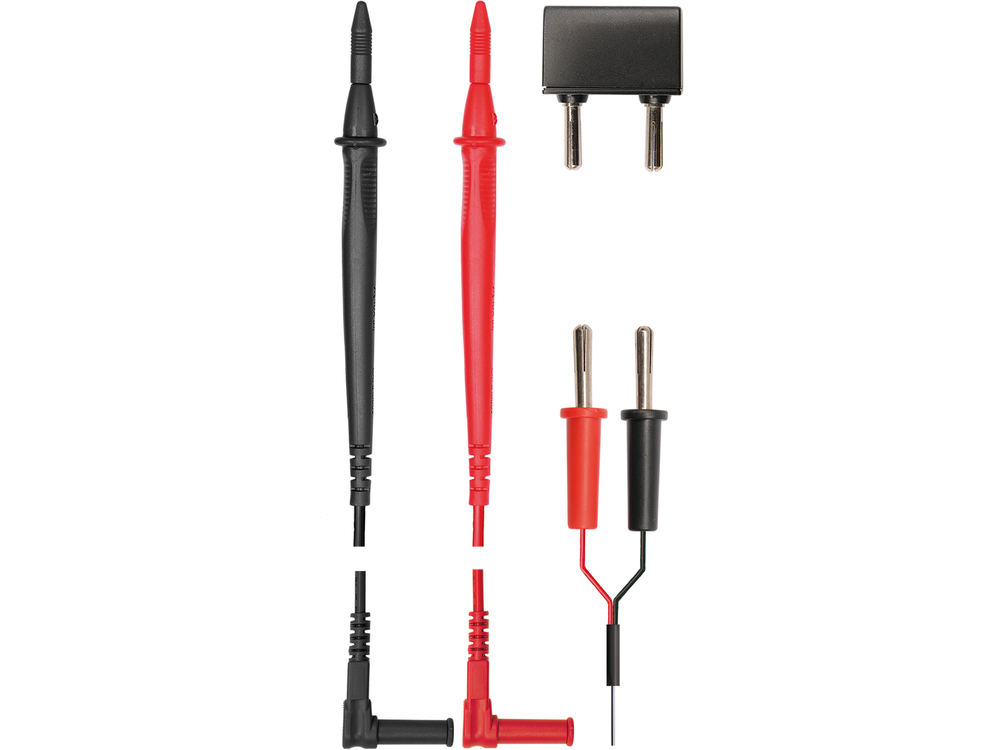

• sondes de test, sonde de température, adaptateur de test de transistor inclus
• construction avec protection contre les surcharges
• boîtier en plastique ABS + "holster", c'est-à-dire une enveloppe en caoutchouc protégeant le compteur des dommages mécaniques
• le pendentif magnétique permet de fixer le compteur à une surface métallique telle que le capot d'une voiture
• arrêt automatique du compteur après 15 minutes
• indicateur de pile faible
• alimentation : pile 9 V (6F22)
