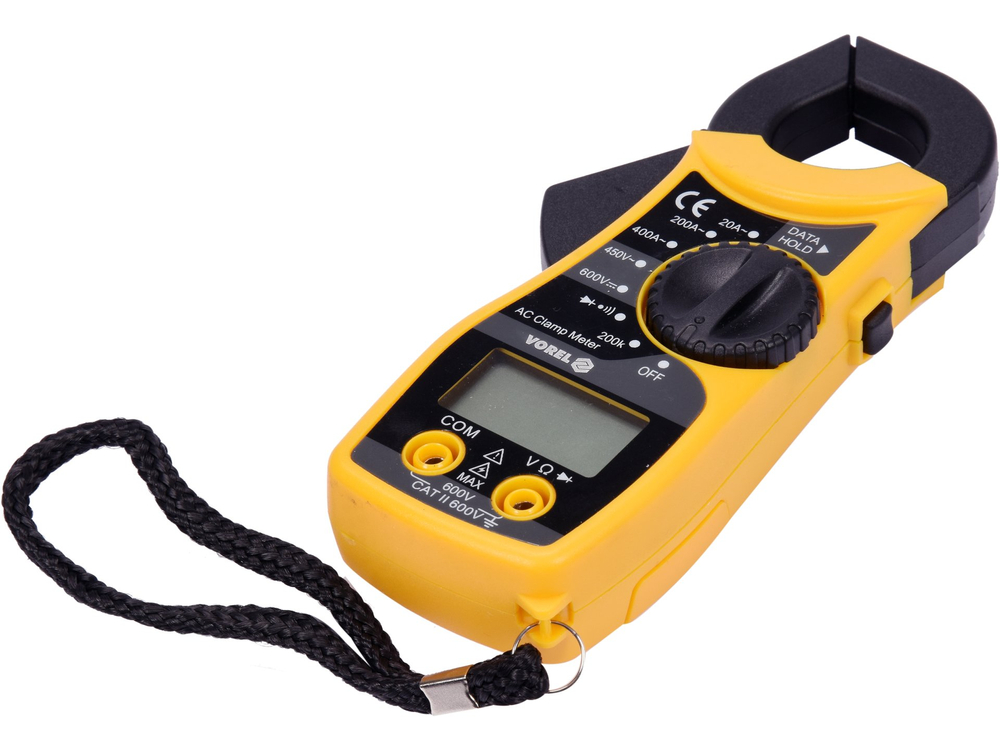

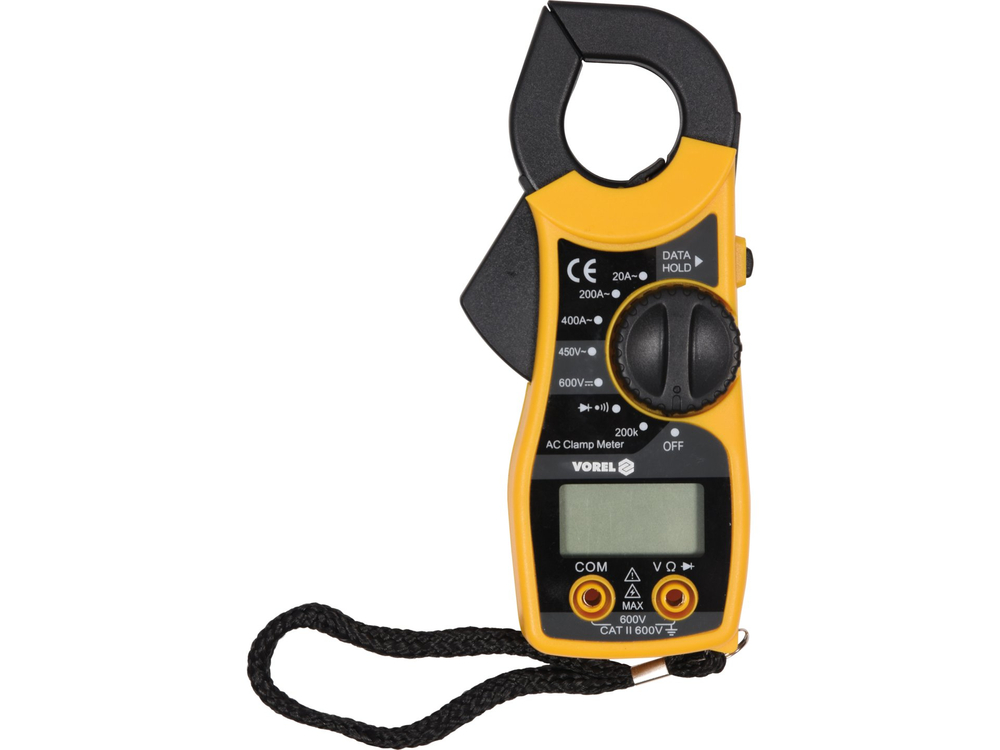

La pince de mesure universelle VOREL 81801 permet d'effectuer des mesures électriques de base. Pour certaines grandeurs de mesure, l'appareil peut sélectionner lui-même la gamme en fonction du résultat de la mesure. L'appareil est équipé de pinces de mesure qui permettent de mesurer le courant alternatif dans un seul fil en utilisant la méthode inductive sans avoir à déconnecter le circuit ou à le débrancher de la source d'alimentation. Cette méthode permet également de mesurer des courants beaucoup plus élevés que les compteurs électriques conventionnels.

Mesures de base :

• Mesure de la tension alternative : C.A. 0-450 V
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : C.A. 0-400 A
• mesure de la résistance : R 0-200 kΩ
• test de diode :_IF 1 mA,_UR 1 V
• test de continuité du circuit : 0-100 Ω

Précision des mesures :

Exemple de détermination de la précision pour la mesure du courant alternatif. Calcul du résultat de la mesure : 30 A

• La précision de mesure du compteur 81801 pour cette gamme est de : ±(2,5% + 10), résolution 0,1 A.
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 2,5 %) + 10 x résolution
• calcul : (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Résultat incluant l'erreur de mesure pour l'indication de 30 A = 30 ± 1,75 A*.

• Résultat incluant l'erreur de mesure pour l'indication de la tension AC : 235 V = 235 ± 5,82 V*
• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 3,144 V

Pour un tableau avec la résolution et la précision pour une mesure donnée, veuillez vous référer au mode d'emploi.

*L'appareil de mesure 81801 ne dispose pas d'une fonction de mesure de la valeur efficace vraie, c'est pourquoi le résultat ci-dessus n'est factuellement correct que pour une onde sinusoïdale valide.

Fonctions intégrées :

• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de la gamme à l'aide du cadran, les mesures doivent être effectuées successivement de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon l'instrument risque d'être endommagé. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la plage optimale. Le multimètre démarre par défaut en mode AUTO
• DATA HOLD - conserve la valeur mesurée sur l'écran.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• commutation automatique du test de diode au test de continuité lorsque la résistance du circuit est inférieure à 100Ω (il n'est pas possible de régler le compteur uniquement pour le test de diode)
• signal sonore en test de continuité pour une résistance inférieure à 30 Ω
• les pinces s'ouvrent jusqu'à 25 mm et permettent de mesurer un seul fil jusqu'à 19 mm de diamètre
• construction avec protection contre les surcharges

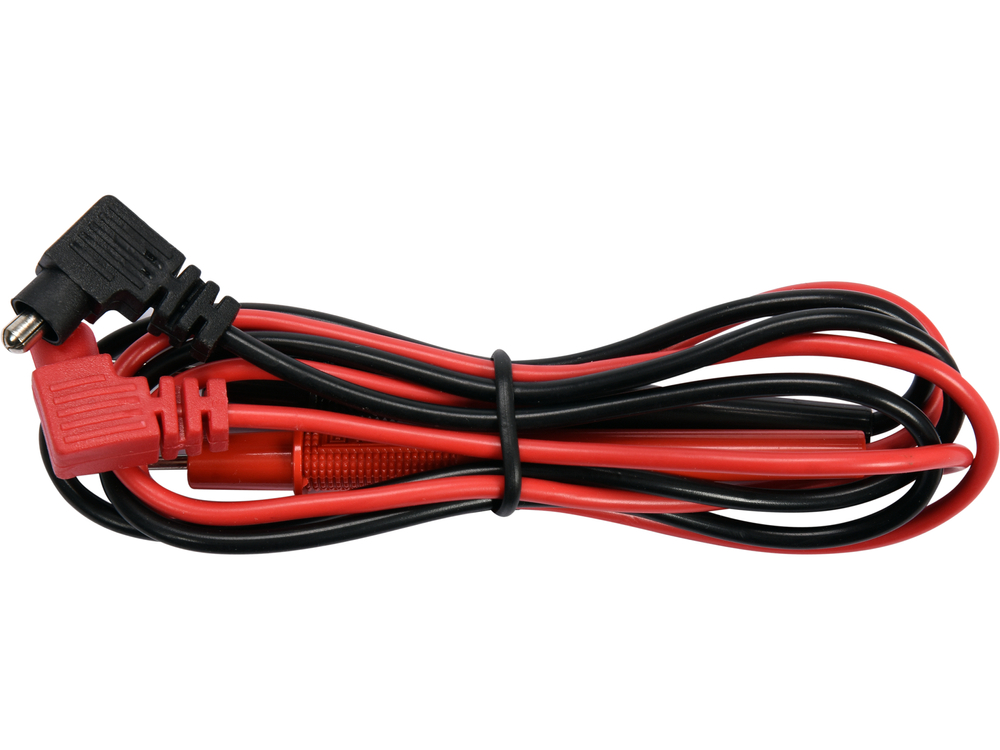

• sondes de mesure incluses
• indicateur de batterie faible
• alimentation : deux piles de 1,5 V (AAA)

Attention !

La mesure du courant à l'aide d'une pince de mesure ne s'effectue que sur un seul conducteur, un seul fil. Si vous fixez les pinces sur un câble multiconducteur sans isoler le conducteur unique, vous obtiendrez un résultat erroné ou un flux de courant nul.
