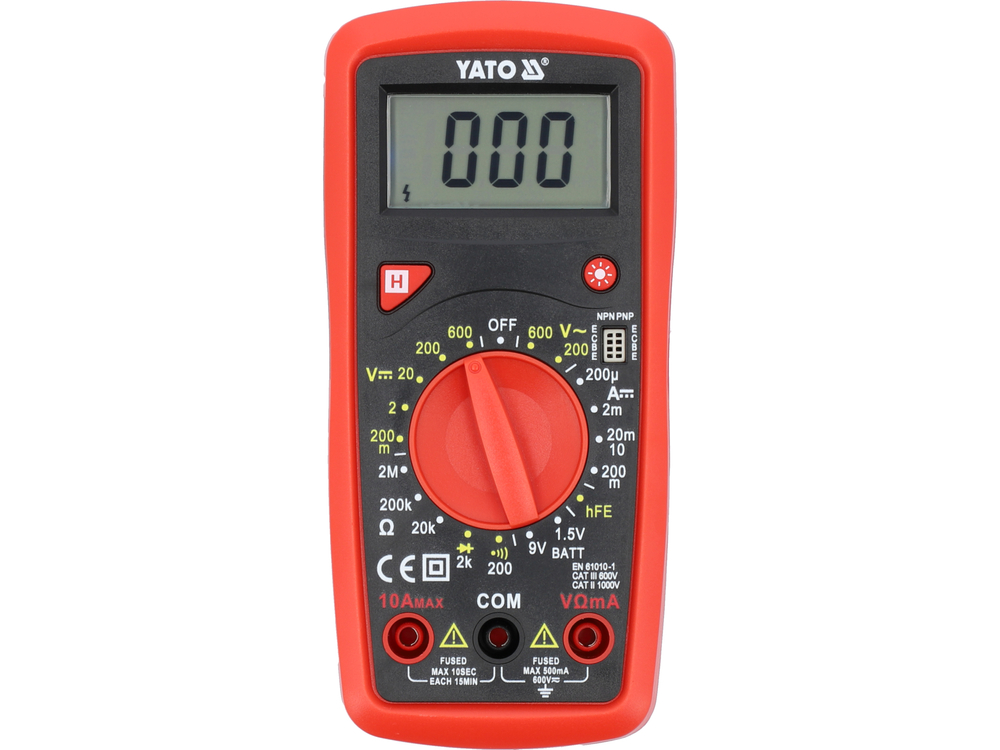

L'appareil de mesure universel YT-73081, avec une plage manuelle pour chaque mesure, permet d'effectuer des mesures électriques de base et avancées. Une option supplémentaire et utile est le test de batterie de 1,5 V et 9 V, qui permet de vérifier la tension de la batterie sous charge, ce qui permet d'évaluer son état et d'exclure ou de confirmer la nécessité d'un remplacement.

Mesures de base :

• Mesure de la tension CA : C.A. 0-600 V
• Mesure de la tension continue : D.C. 0-600 V
• Mesure du courant continu : D.C. 0-10 A
• mesure de la résistance : 0-2 MΩ
• test de diode :_IF 1 mA,_UR 2,4 V
• test de continuité du circuit : 0-100 Ω

Mesures supplémentaires :

• test de transistor hFe : 0-1000, prise de mesure intégrée
• Test de batterie 1,5 V avec une résistance de charge d'environ 3 kΩ
• Test de batterie 9 V avec une résistance de charge d'environ 900 Ω

Précision de la mesure

Exemple de détermination de la précision pour une mesure de tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil de mesure YT-73081 pour cette plage est de : ±(2% + 10), résolution 1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 2%) + 10 x résolution
• calcul : (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Résultat incluant l'erreur de mesure pour l'indication 235 V = 235 ± 14.7 V*

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension continue : 12 V = 12 ± 0,146 V

Pour un tableau avec la résolution et la précision pour une mesure donnée, veuillez vous référer au mode d'emploi.

*L'appareil de mesure YT-73081 ne dispose pas d'une fonction de mesure de la valeur efficace réelle, de sorte que le résultat ci-dessus est la valeur efficace réelle de la tension alternative uniquement pour une forme d'onde sinusoïdale correcte.

Fonctions intégrées :

• Test de batterie de 1,5 et 9 volts - l'appareil de mesure tire une petite quantité de courant de la batterie pendant le test, de sorte que nous obtenons 100 % des informations dont nous avons besoin pour évaluer si la source d'alimentation sera en mesure d'alimenter notre appareil. Pour obtenir des informations complètes, il est conseillé de mesurer d'abord la tension continue, puis de comparer le résultat avec la valeur obtenue lors du test de la batterie. Une chute trop importante ou une tension trop faible indique clairement que la source d'alimentation doit être remplacée.
• DATA HOLD [H] - conserve la valeur mesurée à l'écran.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 1999
• rétro-éclairage de l'écran
• signal acoustique dans le test de continuité pour les résistances inférieures à 30 Ω

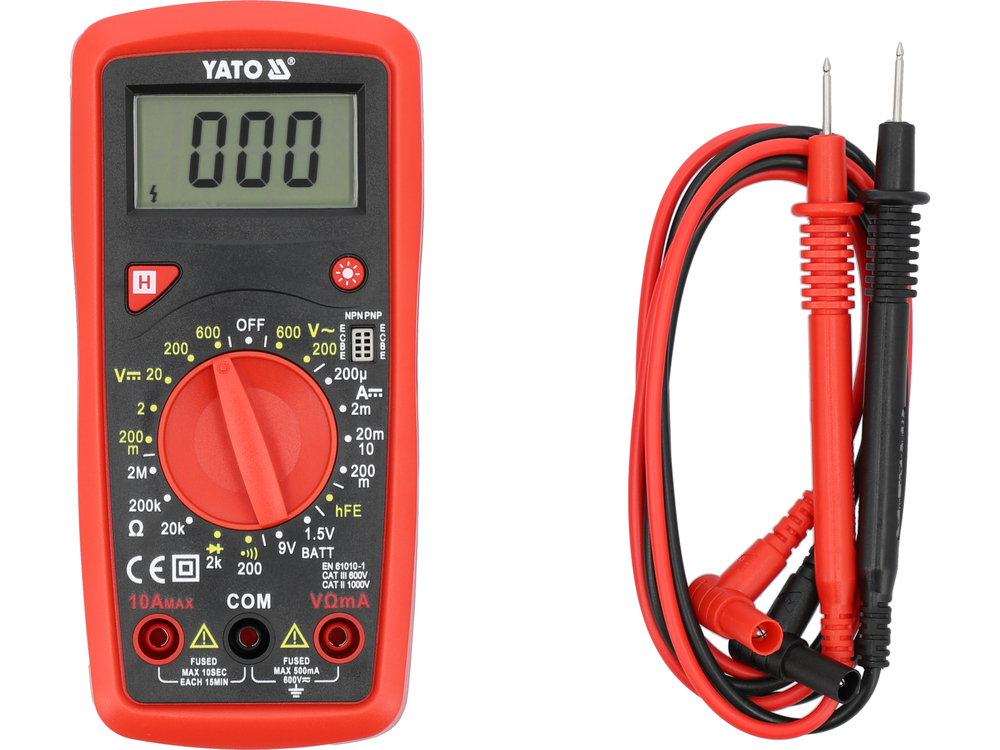

• sondes de mesure incluses
• construction avec protection contre les surcharges pour les mesures de petits courants, pas de fusible pour les mesures de courant jusqu'à 10 A
• boîtier en ABS + étui, c'est-à-dire une enveloppe en caoutchouc protégeant l'appareil de mesure contre les dommages mécaniques
• indicateur de pile faible
• alimentation : deux piles de 1,5 V (AAA)

Attention !

En cas de mesure de valeurs inconnues avec un compteur à changement de gamme manuel à l'aide du bouton, les mesures doivent être effectuées successivement de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon il y a un risque d'endommager l'appareil.
