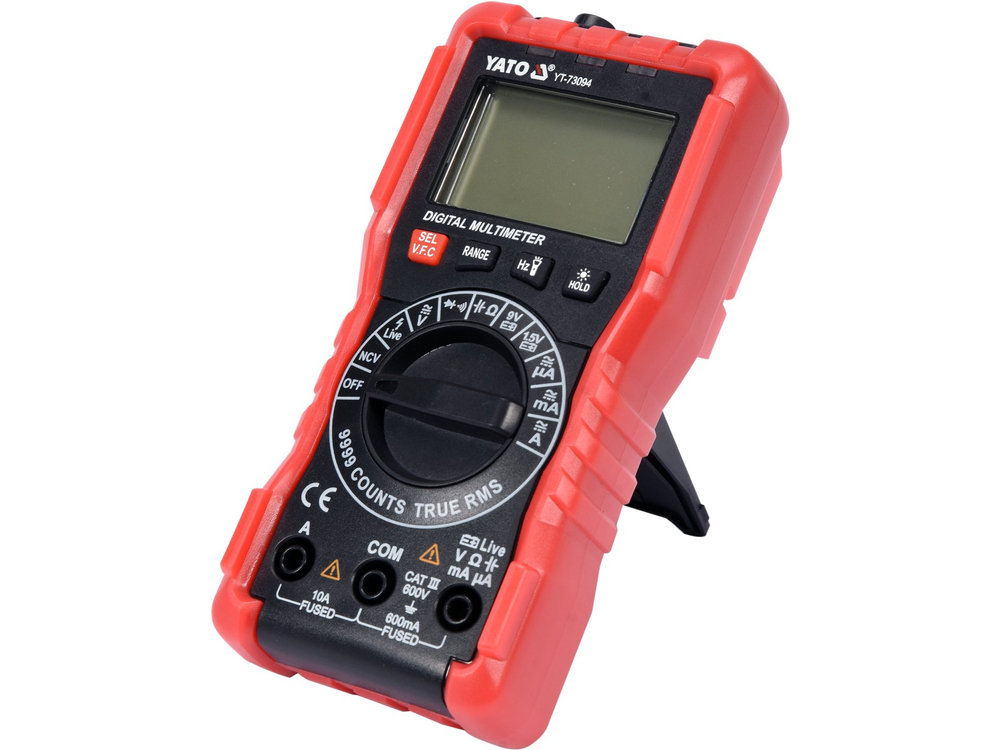

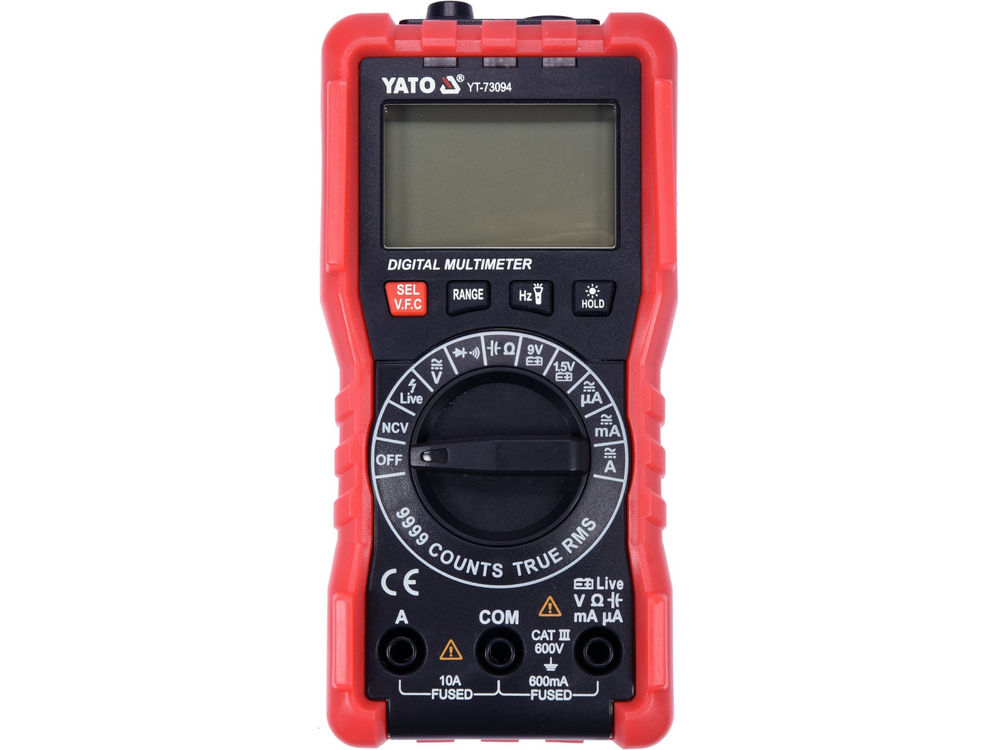

L'appareil de mesure universel YT-73094, doté de la fonction TRUE RMS et d'une plage automatique pour chaque mesure, permet d'effectuer des mesures électriques de base et avancées. Une option supplémentaire et utile est la possibilité de détecter la tension alternative sans contact, ainsi que la détection des fils de phase à travers l'isolation. Le test de batterie 1,5V et 9V permet de vérifier la tension de la batterie sous charge, ce qui permet d'évaluer son état et d'exclure ou de confirmer la nécessité de la remplacer.

Mesures de base :

• Mesure de la tension CA : A.C. 0-600 V, TRUE RMS + V.F.C.
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-10 A, TRUE RMS + V.F.C.
• Mesure du courant continu : D.C. 0-10 A
• mesure de la résistance : 0-9,999 MΩ
• test de diode :_IF 1 mA,_UR 3,3 V
• test de continuité du circuit : 0-30 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-99,99 mF
• mesure de la fréquence : 0-60 khz
• détection de la tension alternative sans contact : NCV
• Test de batterie de 1,5 V avec une résistance de charge d'environ 30 Ω
• Test de batterie 9 V avec une résistance de charge d'environ 300 Ω

Précisions de mesure :

Exemple de détermination de la précision pour une mesure de tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure de l'appareil de mesure YT-73094 pour cette plage est de : ±(1,2% + 3), résolution 0,1 V.
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 1,2 %) + 3 x résolution
• calcul : (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Résultat réel, y compris l'erreur de mesure pour l'indication 235 V = 235 ± 3,12 V

• Résultat réel, y compris l'erreur de mesure pour une indication de tension continue : 12 V = 12 ± 0,114 V
• Résultat réel incluant l'erreur de mesure pour l'indication de la mesure du courant alternatif : 8 A = 8 ± 0,15 A

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Il s'agit d'une fonction indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• NCV - détection de tension CA sans contact par méthode inductive. Le compteur détecte la présence de tension dans un conducteur isolé et peut également indiquer le conducteur de phase.
• V.F.C. - filtre passe-bas. Cette fonction est utile, par exemple, pour mesurer la tension de sortie d'un contrôleur de moteur électrique qui utilise la variation de fréquence et de tension pour contrôler la vitesse du moteur (contrôleurs VFD). Lorsque la fonction est activée, l'appareil de mesure filtre les interférences à haute fréquence provenant, par exemple, d'un signal PWM et ne conserve que la basse fréquence. De cette manière, le filtre permet une mesure précise de la valeur efficace de la tension/du courant entrant dans le moteur.
• Test des piles de 1,5 et 9 V - le testeur tire une petite quantité de courant de la pile pendant le test, ce qui nous donne 100 % des informations nécessaires pour évaluer si une source d'énergie donnée pourra alimenter notre appareil. Pour obtenir des informations complètes, il est conseillé de mesurer d'abord la tension continue, puis de comparer le résultat avec la valeur obtenue lors du test de la batterie. Une chute trop importante ou une tension trop faible indique clairement que la source d'alimentation doit être remplacée.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de la gamme à l'aide du bouton, les mesures doivent être effectuées successivement de la gamme la plus large à la gamme donnant le résultat le plus précis, faute de quoi l'instrument risque d'être endommagé. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la gamme optimale. Le multimètre démarre par défaut en mode AUTO
• RANGE - changement manuel de la plage de mesure. Cette fonction est utile lorsqu'il s'agit de vérifier plusieurs composants identiques d'une valeur connue, par exemple une série de résistances. Le réglage manuel de la plage raccourcit considérablement la durée de ces mesures.
• SEL - changement du mode de mesure, par exemple de la mesure de la tension alternative à la mesure de la tension continue.
• DATA HOLD - conserve la valeur mesurée sur l'écran.

Informations complémentaires

• Affichage LCD, résultat maximum affiché : 9999
• rétroéclairage de l'écran et fonction torche
• signal sonore lors du test de continuité pour les résistances inférieures à 30 Ω
• commutation automatique du test de diode au test de continuité pour les résistances inférieures à 50 Ω (il n'est pas possible de régler l'appareil uniquement pour le test de diode)
• sondes de mesure incluses
• construction avec protection contre les surcharges
• boîtier en ABS + étui, c'est-à-dire une enveloppe en caoutchouc protégeant le compteur contre les dommages mécaniques
• arrêt automatique de l'appareil
• indicateur de pile faible
• alimentation : deux piles de 1,5 V (AAA)
