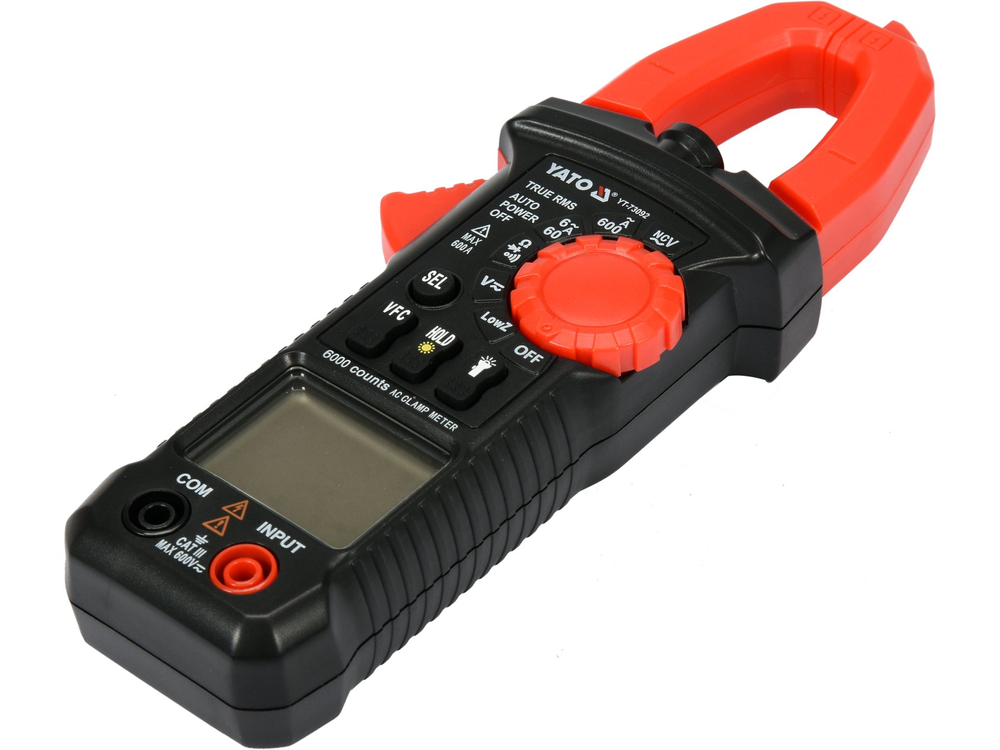

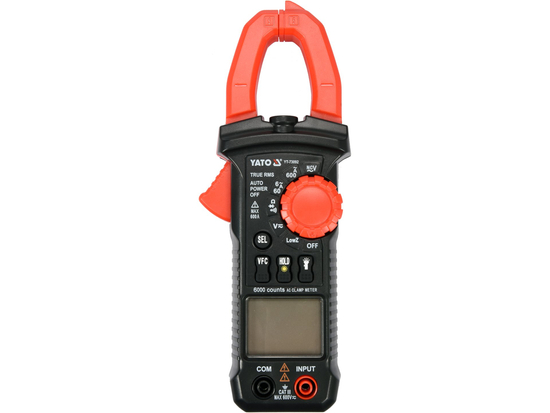

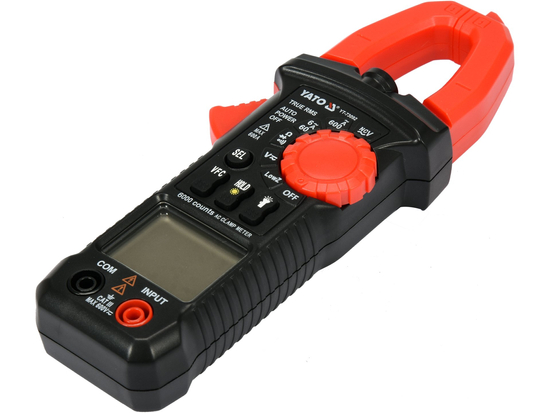

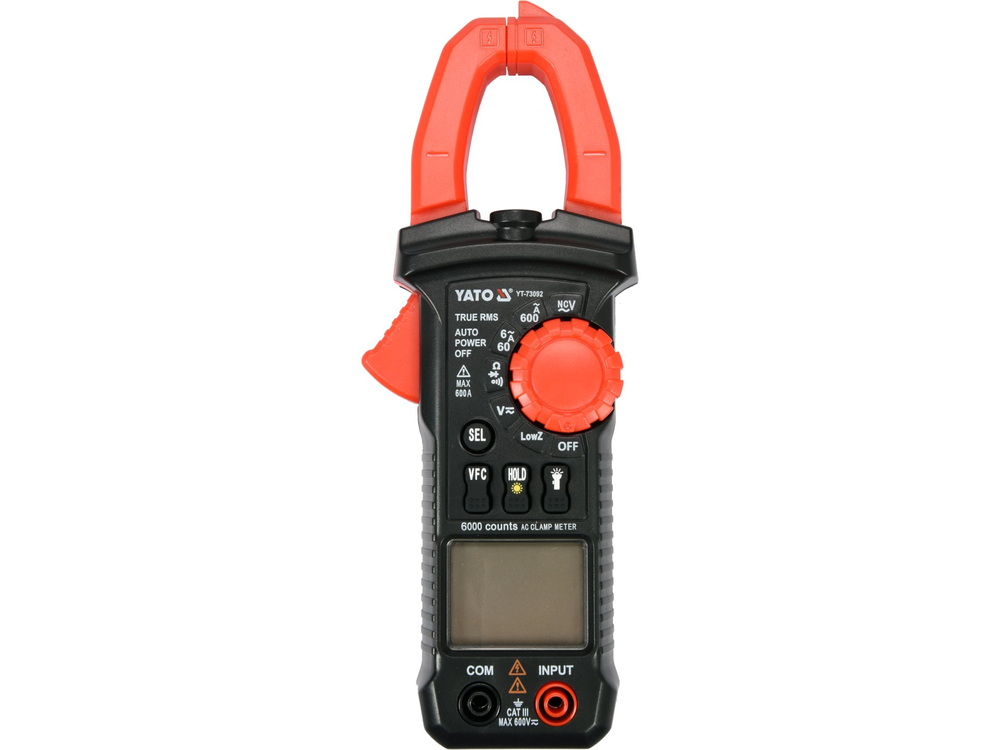

La pince multimètre universelle YT-73092, avec plage automatique pour la plupart des indications, permet d'effectuer des mesures électriques de base et avancées. L'appareil est équipé d'une pince qui permet de mesurer le courant alternatif dans un seul fil à l'aide de la méthode inductive. La mesure s'effectue sans déconnecter le circuit ou la source d'alimentation, et permet de mesurer des courants beaucoup plus élevés qu'avec les compteurs électriques conventionnels.

Mesures de base :

• Mesure de la tension alternative : A.C. 0-600 V, TRUE RMS + V.F.C. + lowZ
• Mesure de la tension continue : D.C. 0-600 V, LowZ
• mesure du courant alternatif : A.C. 0-600 A, TRUE RMS + V.F.C.
• mesure de la résistance : 0-60 MΩ
• test de diode :_IF 1 mA,_UR 2,3 V
• test de continuité du circuit : 0-120 Ω

Mesures supplémentaires :

• Mesure de la tension alternative en mode basse impédance : C.A. 0-600 V
• Mesure de la tension continue en mode basse impédance : D.C. 0-600 V
• détection de la tension CA sans contact : NCV

Précisions de mesure :

Exemple de détermination de la précision pour la mesure du courant alternatif. Calcul du résultat de la mesure : 30 A

• La précision de mesure du compteur YT-73092 pour cette gamme est de : ±(2,5%+10), résolution 0,01 A
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 2,5 %) + 10 x résolution
• calcul : (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Résultat réel, y compris l'erreur de mesure pour l'indication de 30 A = 30 ± 0,85 A

• résultat incluant l'erreur de mesure pour l'indication de la tension alternative : 235 V = 235 ± 3,3 V
• résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension continue : 12 V = 12 ± 0,116 V

Un tableau avec la résolution et la précision pour la mesure respective se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Il s'agit d'une fonction indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• NCV - détection de tension CA sans contact par méthode inductive. Le compteur détecte la présence de tension dans un fil isolé et peut également indiquer le fil de phase.
• LowZ - mesure de tension CA et CC en mode basse impédance. Le phénomène communément appelé tension fantôme peut rendre difficile le diagnostic des réseaux d'alimentation électrique dans les bâtiments industriels, par exemple. Ce phénomène est dû à la tension apparaissant sur un câble non connecté dans lequel une tension a été induite par un câble connecté au réseau et passant par le même canal. La fonction LowZ abaisse l'impédance des prises de mesure du compteur de 10 fois par rapport au mode de mesure standard, puis le compteur, tout en échantillonnant la tension, tire un courant légèrement plus élevé et décharge ainsi la charge accumulée dans le câble. Il en résulte une mesure de tension sans tension fantôme.
• V.F.C. - filtre passe-bas. Cette fonction est utilisée, par exemple, pour mesurer la tension de sortie d'un contrôleur de moteur électrique qui utilise la variation de fréquence et de tension pour contrôler la vitesse du moteur (contrôleurs VFD). Lorsque la fonction est activée, l'appareil de mesure filtre les interférences à haute fréquence provenant, par exemple, d'un signal PWM et ne conserve que la basse fréquence. De cette manière, le filtre permet une mesure précise de la valeur efficace de la tension/du courant entrant dans le moteur.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de la gamme à l'aide du cadran, les mesures doivent être effectuées successivement de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon vous risquez d'endommager l'instrument. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la plage optimale. Le multimètre démarre par défaut en mode AUTO
• SEL - change le mode de mesure, par exemple en passant d'une mesure de tension alternative à une mesure de tension continue, en passant d'un test de diode à un test de continuité du circuit ou à une mesure de résistance.
• HOLD - maintient la valeur mesurée sur l'écran.

Informations complémentaires

• Écran LCD, résultat maximum affiché : 5999
• rétro-éclairage de l'écran
• éclairage du champ de mesure des pinces
• signal sonore lors du test de continuité pour les résistances inférieures à 60 Ω
• possibilité d'activer séparément les tests de diode et de continuité
• les pinces s'ouvrent jusqu'à 26 mm et permettent de mesurer un seul fil d'un diamètre maximal de 18 mm

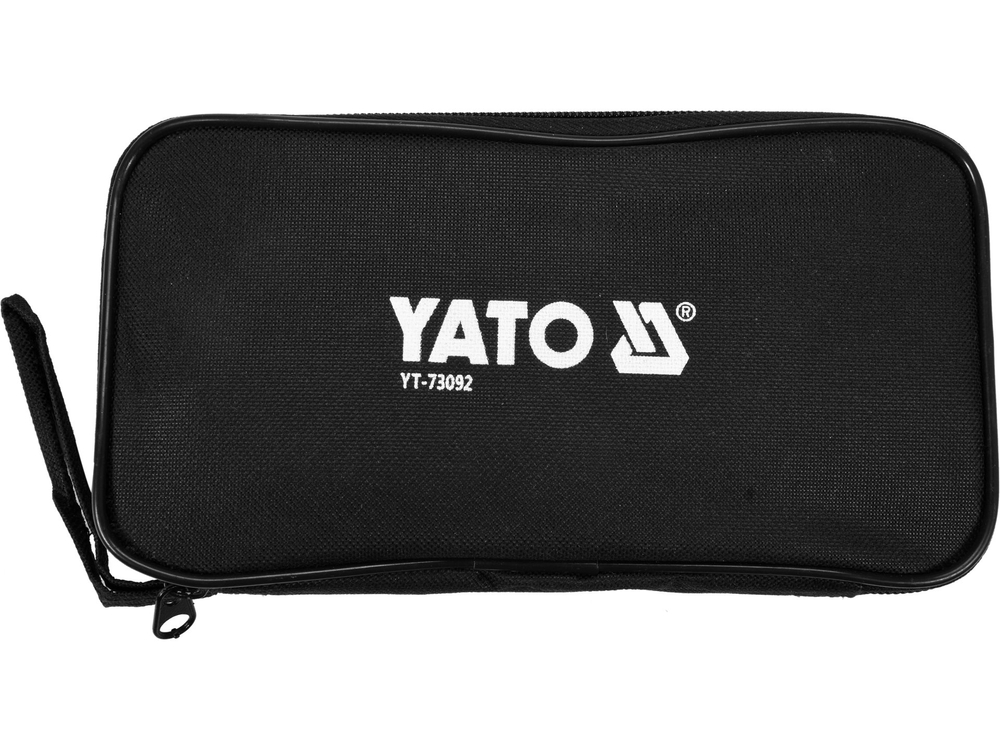

• sondes de test et mallette de transport incluses
• construction avec protection contre les surcharges
• arrêt automatique de l'appareil après 15 minutes d'inactivité
• indicateur de batterie faible
• alimentation : deux piles de 1,5 V (AAA)

Attention !

La mesure du courant avec une pince de mesure ne s'effectue que sur un seul conducteur, un seul câble. Si vous fixez les pinces sur un câble à plusieurs conducteurs sans isoler le conducteur unique, vous obtiendrez un résultat erroné ou un flux de courant nul.
