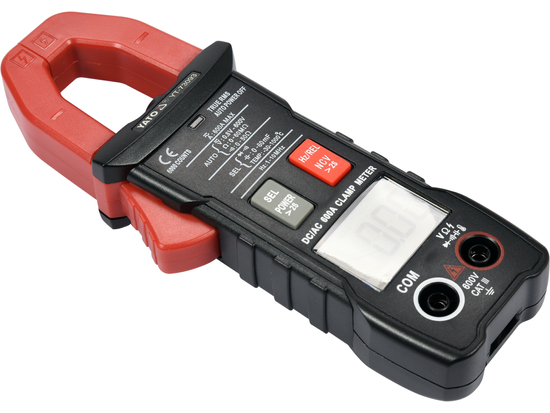

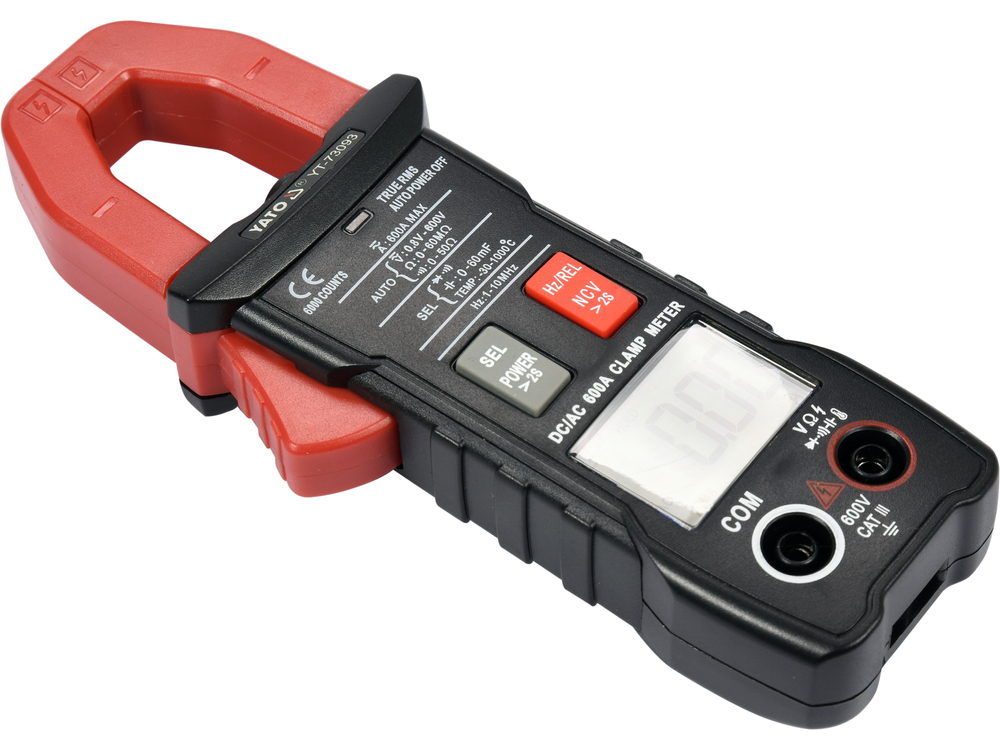

La pince de mesure universelle YT-73093 avec plage automatique pour chaque mesure permet d'effectuer des mesures de base et avancées de grandeurs électriques. L'appareil est équipé de pinces de mesure qui permettent de mesurer le courant continu et alternatif dans un seul fil à l'aide du capteur HALL intégré. La mesure s'effectue sans qu'il soit nécessaire de déconnecter le circuit ou de le débrancher de la source d'alimentation et permet de mesurer des courants beaucoup plus élevés qu'avec les compteurs électriques conventionnels. Les fils des sondes de mesure sont isolés au silicone, qui est flexible et résistant aux températures élevées.

Remarque : les compteurs capables de mesurer le courant continu, y compris le YT-73093, utilisent un capteur à effet Hall qui mesure la valeur de l'intensité du champ magnétique. Le champ magnétique de la Terre existe naturellement, c'est pourquoi les relevés de l'appareil de mesure de l'intensité du courant continu ne sont pas nuls. Chaque fois, avant de mesurer l'intensité du courant continu, approchez l'appareil de mesure du câble testé, mettez-le à zéro à l'aide du bouton REL, puis fixez-le sur le câble testé et lisez le résultat.

Mesures de base :

• Mesure de la tension AC : A.C. 0-600 V, TRUE RMS
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-600 A, TRUE RMS
• Mesure du courant continu : D.C. 0-600 A, true rms MESURE DU COURANT CONTINU : D.C. 0-600 A
• mesure de la résistance : 0-60 MΩ
• test de diode :_IF 5 mA,_UR 3 V
• test de continuité du circuit : 0-50 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-60 mF
• mesure de la fréquence : 0-10 Mhz
• mesure de la température : -30 à 1000 °C
• détection de la tension AC sans contact : NCV

Précision des mesures :

Exemple de détermination de la précision pour la mesure du courant alternatif. Calcul du résultat de la mesure : 30 A

• La précision de mesure du compteur YT-73093 pour cette plage est de : ±(2.0%+30), résolution 0.01 A
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 2 %) + 30 x résolution
• calcul : (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Résultat réel incluant l'erreur de mesure pour une indication de 30 A = 30 ± 0,90 A.

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension AC : 235 V = 235 ± 4,175 V
• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,09 V

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Il s'agit d'une fonction indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• NCV - détection de tension CA sans contact par méthode inductive. L'appareil détecte la présence de tension dans un fil isolé et peut également indiquer le fil de phase.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de l'étendue de mesure à l'aide du bouton, il convient d'effectuer les mesures de manière séquentielle, de l'étendue la plus grande à l'étendue donnant le résultat le plus précis, faute de quoi l'instrument risque d'être endommagé. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la gamme optimale. Le multimètre démarre par défaut en mode AUTO
• DATA HOLD - maintien de la valeur mesurée à l'écran
• PEAK HOLD - maintien de la valeur mesurée la plus élevée sur l'écran à l'aide de sondes de mesure
• INRUSH current - mesure du courant d'appel au moyen de sondes de mesure. L'appareil mesure le courant dans les 100 ms suivant le démarrage de l'appareil.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 6000
• rétro-éclairage de l'écran et du champ de mesure des pinces
• commutation automatique du test de diode au test de continuité lorsque la résistance du circuit est inférieure à 50Ω (il n'est pas possible de régler l'appareil uniquement pour le test de diode)
• signal sonore dans le test de continuité pour une résistance inférieure à 50Ω
• les pinces s'ouvrent jusqu'à 25 mm et permettent de mesurer un seul fil d'un diamètre maximum de 25 mm
• sondes de 14,5 cm de long
• longueur du câble avec les sondes : 97 cm
• diamètre du câble, isolation comprise : 3,5 mm
• une mallette de transport est incluse dans l'ensemble
• construction avec protection contre les surcharges
• arrêt automatique du compteur après 15 minutes d'inactivité
• possibilité de désactiver le mode d'arrêt automatique
• indicateur de piles faibles
• alimentation : deux piles de 1,5 V (AAA)

Attention !

La mesure du courant à l'aide de pinces de courant ne s'effectue que sur un seul fil, un seul câble. Si vous fixez les pinces sur un câble multiconducteur sans isoler le conducteur unique, vous obtiendrez un résultat erroné ou un flux de courant nul.
