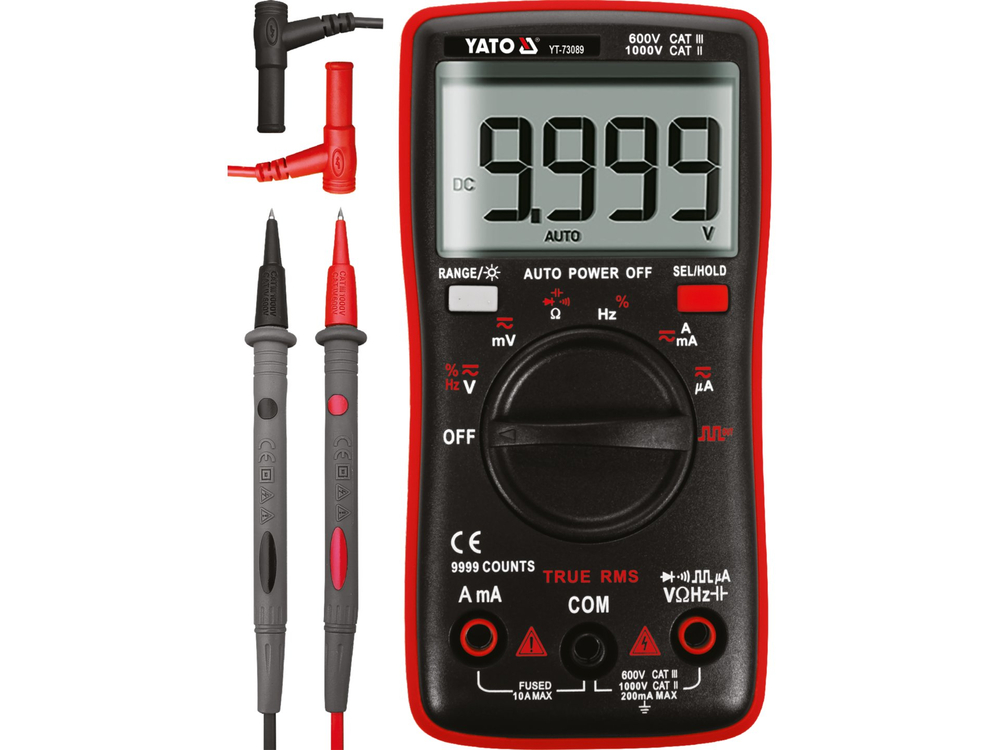

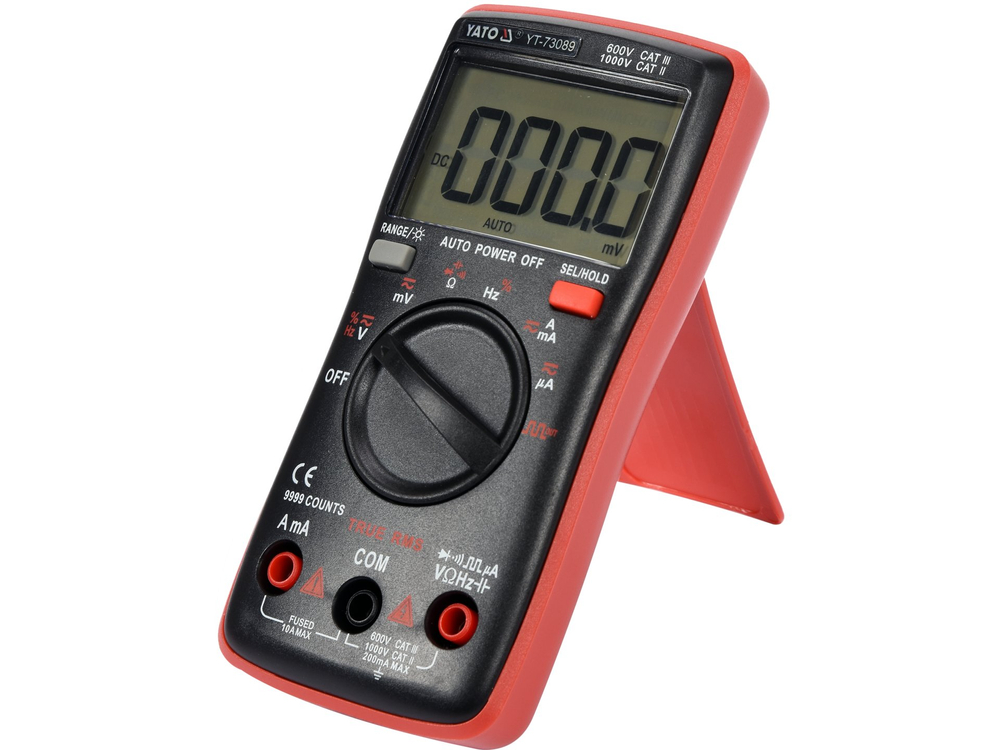

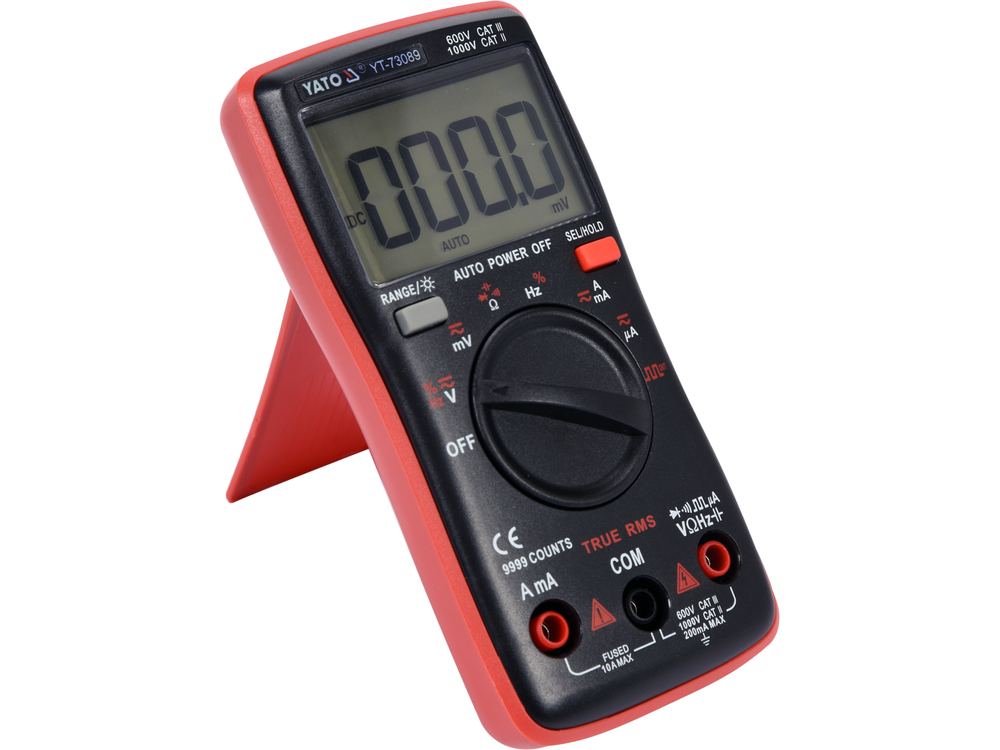

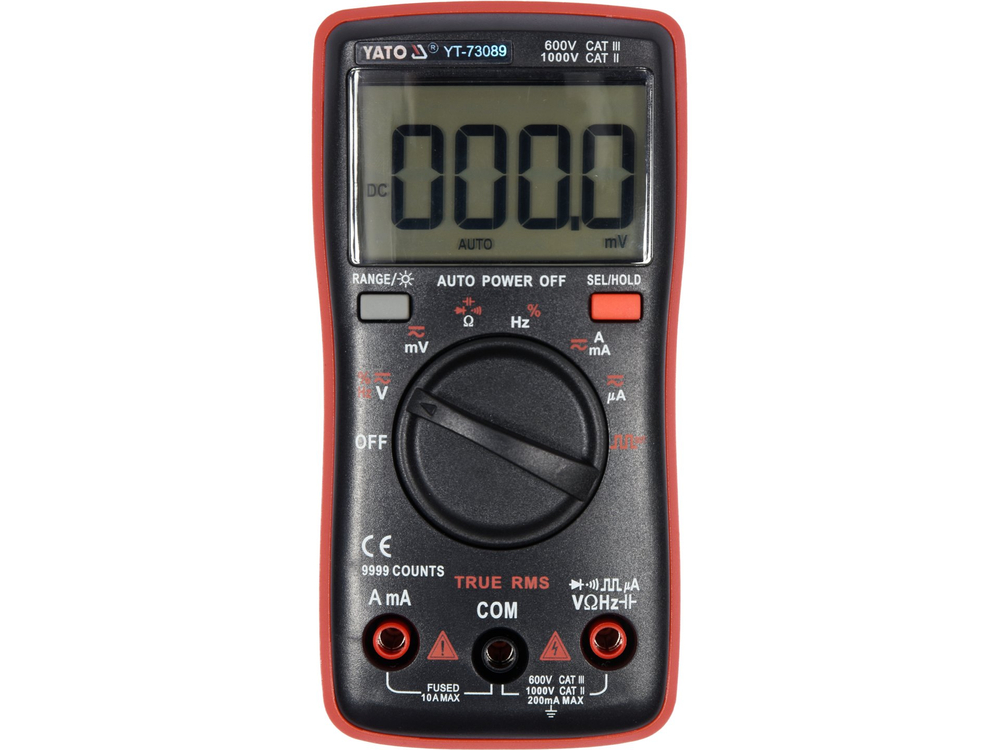

Compteur universel YT-73089 avec fonction TRUE RMS et plage automatique pour chaque mesure. Il permet d'effectuer des mesures de base et avancées de grandeurs électriques. Le boîtier populaire, les dimensions réduites et le grand écran rétro-éclairé allient une grande mobilité à la commodité du travail. Le multimètre doit sa rapidité, sa précision et la répétabilité de ses indications à la conception moderne de la carte de contrôle et aux sondes de mesure de haute qualité, dont la taille et la précision seront appréciées tant par les amateurs que par les techniciens de service professionnels. Le générateur de signaux à ondes rectangulaires aidera, par exemple, à diagnostiquer les écouteurs ou les haut-parleurs, tandis qu'un réglage spécial de mesure du courant en microampères permettra de tester divers types de capteurs, tels que les détecteurs de flamme dans les équipements de chauffage, de ventilation et de climatisation. Les fils des sondes de mesure sont dotés d'une isolation en silicone souple et résistante aux températures élevées.

Mesures de base :

• Mesure de la tension alternative : C.A. 0-750 V, VALEUR EFFICACE VRAIE
• Mesure de la tension DC : D.C. 0-999.9 V
• mesure du courant alternatif : A.C. 0-9,999 A, TRUE RMS
• Mesure du courant continu : D.C. 0-9,999 A
• mesure de la résistance : 0-9,999 MΩ
• test de diode :_IF 5 mA,_UR 3 V
• test de continuité du circuit : 0-50 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-9,999 mF
• mesure de la fréquence : 0-9,999 Mhz
• mesure du facteur de remplissage : 1-99%
• générateur de forme d'onde rectangulaire : 15 réglages de 50 à 5000 Hz

Précision des mesures :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure du compteur YT-73096 pour cette gamme est de : ±(1,0 % + 3), résolution 0,1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 1,0 %) + 3 x résolution
• calcul : (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Résultat réel, y compris l'erreur de mesure pour l'indication 235 V = 235 ± 2,65 V

• Résultat réel, y compris l'erreur de mesure pour une indication de tension continue : 12 V = 12 ± 0,09 V
• Résultat réel incluant l'erreur de mesure pour l'indication de la mesure du courant alternatif : 8 A = 8 ± 0,15 A

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Cette fonction est indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• Générateur de forme d'onde - en réglant le bouton pour générer un signal, l'appareil de mesure génère une onde rectangulaire d'une fréquence comprise entre 50 et 5000 Hz. Le signal peut être utilisé, par exemple, pour diagnostiquer des haut-parleurs ou pour vérifier les pistes basse fréquence d'une radio.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de la gamme à l'aide du cadran, les mesures doivent être effectuées successivement de la gamme la plus large à la gamme donnant le résultat le plus précis - sinon l'instrument risque d'être endommagé. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la plage optimale. Le multimètre démarre par défaut en mode AUTO
• RANGE - changement manuel de la plage de mesure. Cette fonction est utile lorsqu'il s'agit de vérifier plusieurs composants identiques d'une valeur connue, par exemple une série de résistances. Le réglage manuel de la plage raccourcit considérablement la durée de ces mesures.
• SEL - changement du mode de mesure, par exemple de la mesure de la tension alternative à la mesure de la tension continue.
• DATA HOLD - conserve la valeur mesurée sur l'écran.

Informations complémentaires

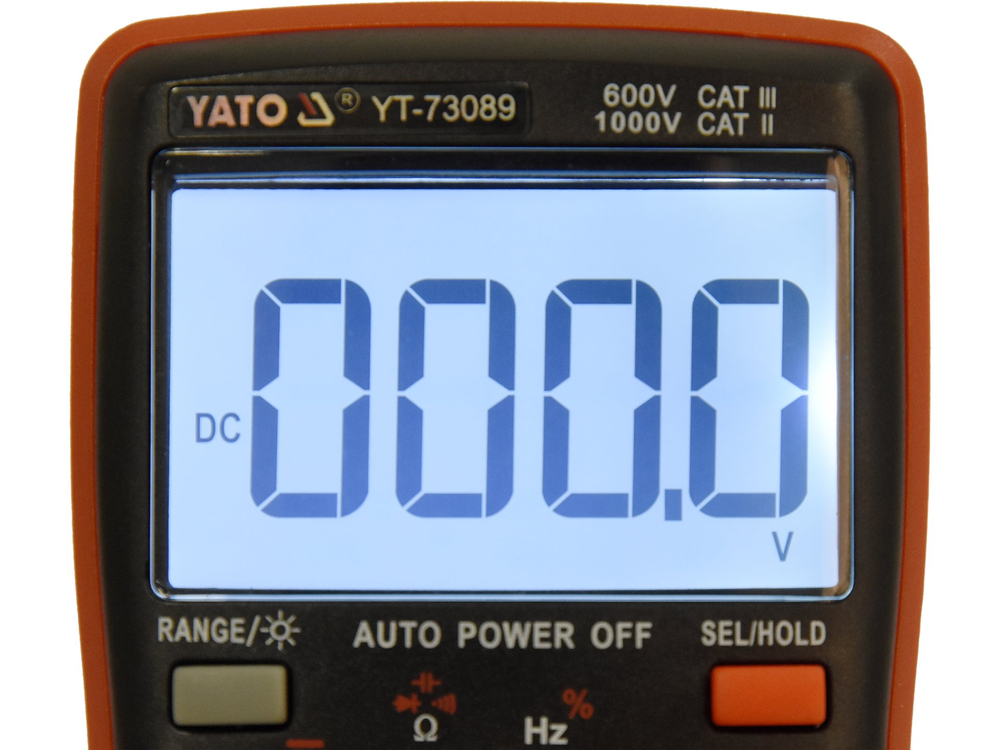

• Affichage LCD, résultat maximum affiché : 9999
• rétro-éclairage de l'écran
• signal sonore lors du test de continuité du circuit pour une résistance inférieure à 50 Ω
• possibilité d'activer séparément les tests de diode et de continuité
• sondes de test incluses, longueur 14,5 cm
• longueur du câble avec les sondes 97 cm
• diamètre du câble, isolation comprise : 3,5 mm
• construction avec protection contre les surcharges
• boîtier en plastique ABS
• arrêt automatique du compteur après 15 minutes d'inactivité
• possibilité de désactiver le mode d'arrêt automatique
• indicateur de piles faibles
• alimentation : deux piles de 1,5 V (AAA)
