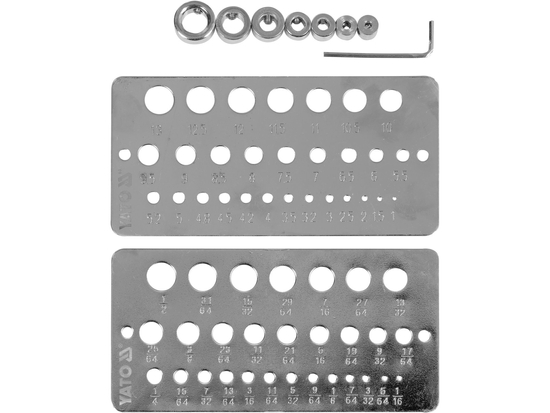

Le jeu de 10 pièces se compose de deux plaques d'acier avec des trous pour le contrôle des diamètres.

Dimensions de la plaquette : environ 150 x 80 mm x 1 mm.

• plaquette métrique fi/mm 1/1,5/2/2,5/3/3,2/3,5/4/4,2/4,5/4,8/5/5,2/5,5/6/6,5/7/7,5/8/8,5/9/9,5/10/10,5/ 11/11,5/12/12,5/13
• Inch insert fi/":1/16,5/64,3/32,7/64,1,8/9/64,5/32,11/64,3/16,13/64,7/32,15/64,1/4,17/64,9/32,19/64,5/16,21/64,11/32,23/64,3/8,25/64,13/32,27/64,7/16,29/64,15/32,31/64,1/2

Butées de profondeur de perçage incluses - tournées, en acier avec vis de blocage fi 3/ 4/ 5/ 6/ 8/ 10/ 12 mm et une clé inbus 1,5 mm. Les jauges sont utilisées pour des contrôles initiaux rapides des diamètres extérieurs / par exemple des forets, des arbres, des barres, des fils, etc.

Les jauges sont utilisées pour des contrôles initiaux rapides des diamètres extérieurs, par exemple des forets, des arbres, des barres, des fils, etc. Les butées de profondeur de forage en forme d'anneau, lorsqu'elles sont montées sur le trépan, permettent un contrôle précis de la profondeur du trou foré. Les butées sont placées sur le trépan et la profondeur de forage souhaitée est déterminée. La bague doit être verrouillée sur le foret. Lors du contrôle du diamètre de la pièce d'essai, par exemple un clou, une tige, un arbre, celle-ci est insérée dans un trou dans lequel elle peut être déplacée avec un minimum de jeu. Le diamètre est indiqué sur une plaque à côté du trou.

L'ensemble comprend deux plaques d'essai et des butées de profondeur de perçage - tournées, en acier avec vis de blocage fi 3/ 4/ 5/ 6/ 8/ 10/ 12 mm et une clé inbus de 1,5 mm.
