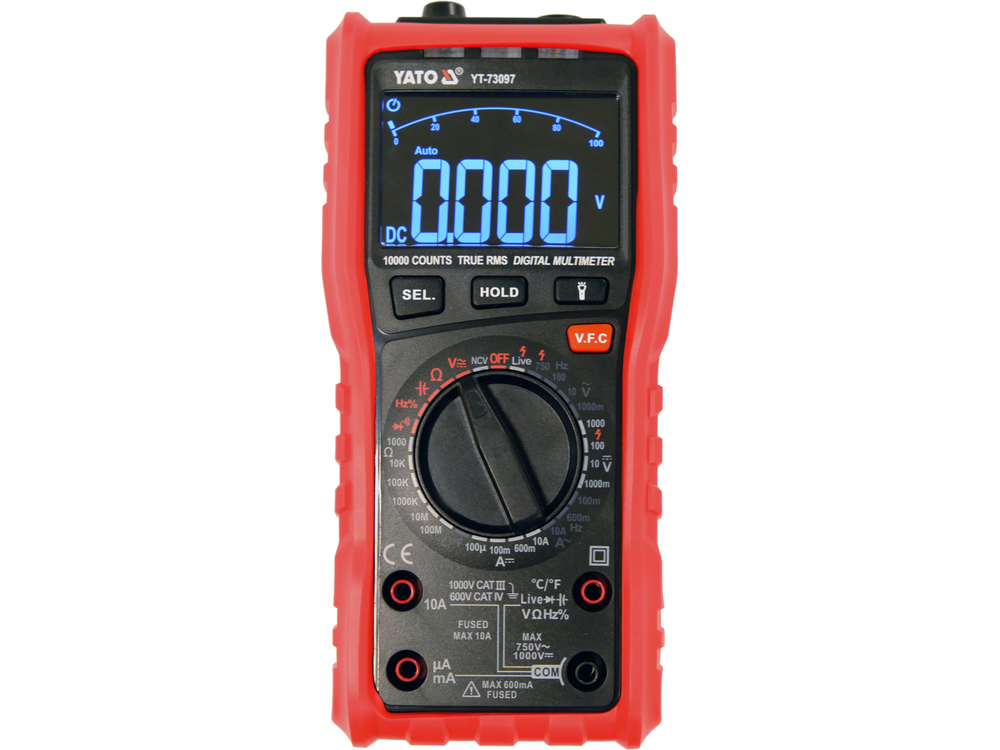

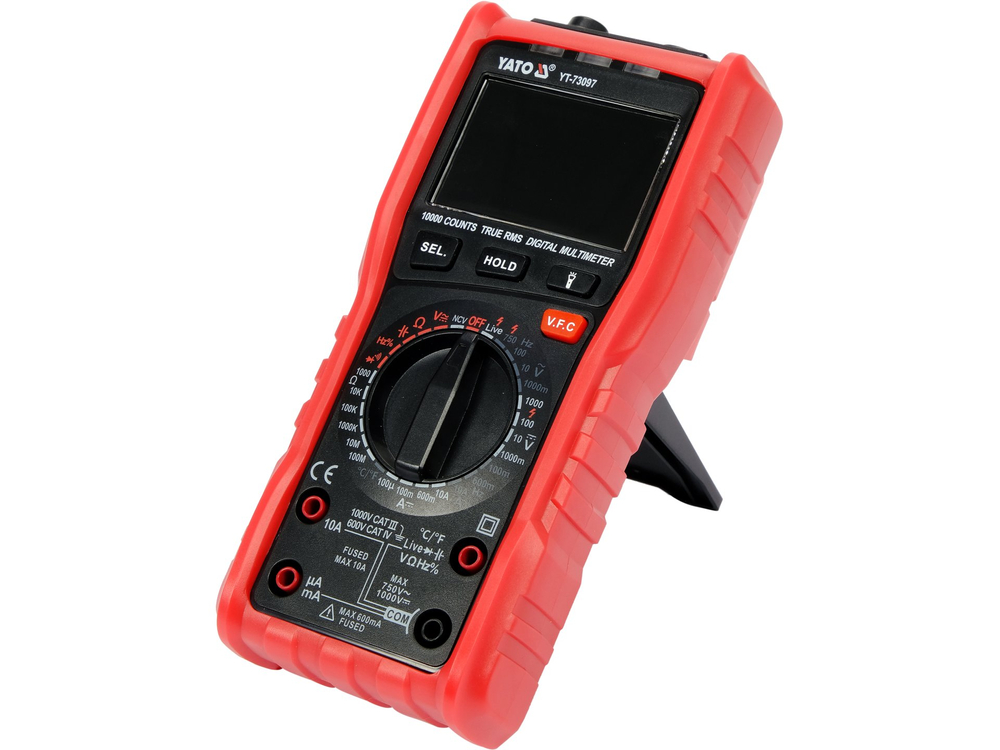

YT-73097 compteur universel à fonction TRUE RMS de conception unique avec plage de mesure automatique et manuelle. Il permet d'effectuer des mesures de base et avancées de grandeurs électriques. Le grand écran LCD multifonctions permet, dans certains modes de mesure, d'afficher deux valeurs à la fois, par exemple la tension et la fréquence de la prise secteur. Le boîtier est équipé d'un étui en caoutchouc rouge avec des emplacements réservés aux sondes de mesure, grâce auquel l'appareil ne glisse pas facilement des mains et minimise le risque de dommages en cas de chute. La conception ultramoderne de la carte et le logiciel spécial garantissent non seulement la rapidité, la précision et la répétabilité des mesures, mais aussi un niveau de sécurité accru, comme en témoigne l'obtention de la certification CAT IV jusqu'à 600V.

Mesures de base :

• Mesure de la tension AC : A.C. 0-750 V, TRUE RMS + V.F.C.
• Mesure de la tension DC : D.C. 0-1000 V
• mesure du courant alternatif : A.C. 0-10 A, TRUE RMS
• Mesure du courant continu : D.C : D.C. 0-10 A
• mesure de la résistance : 0-99,99 MΩ
• test de diode :_IF 1mA,_UR 3, 2V
• test de continuité du circuit : 0-30 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-99,99 mF
• mesure de la fréquence : 0-9,999 Mhz
• mesure du facteur de remplissage : 1-99%
• mesure de la température : -20 à 1000°C
• détection de la tension AC sans contact : NCV

Précisions de mesure :

Exemple de détermination de la précision pour la mesure de la tension alternative. Calcul du résultat de la mesure : 235 V

• La précision de mesure du compteur YT-73097 pour cette plage est de : ±(1,0% + 5), résolution 0,1 V
• calcul de l'erreur de mesure formule : (résultat de la mesure x 1,0 %) + 5 x résolution
• calcul : (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Résultat réel, y compris l'erreur de mesure pour l'indication 235 V = 235 ± 2,85 V

• Résultat réel, y compris l'erreur de mesure pour une indication de tension continue : 12 V = 12 ± 0,09 V
• Résultat réel, y compris l'erreur de mesure pour l'indication de la mesure du courant alternatif : 8 A = 8 ± 0,15 A

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Il s'agit d'une fonction indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• NCV - détection de tension CA sans contact par méthode inductive. L'appareil détecte la présence de tension dans un conducteur isolé à l'aide du capteur NCV situé sur la face avant de l'appareil.
• LIVE - test de présence de phase à l'aide d'une des sondes de mesure. Permet de vérifier dans quel trou d'une prise électrique se trouve une phase. Insérez la sonde de mesure dans le trou, si une phase est détectée, l'écran affiche LIVE.
• V.F.C. - filtre passe-bas. Cette fonction est utilisée, par exemple, pour mesurer la tension de sortie d'un contrôleur de moteur électrique qui utilise la variation de fréquence et de tension pour contrôler la vitesse du moteur (contrôleurs VFD). Lorsque la fonction est activée, l'appareil de mesure filtre les interférences à haute fréquence provenant, par exemple, d'un signal PWM et ne conserve que la basse fréquence. De cette manière, le filtre permet une mesure précise de la valeur efficace de la tension/du courant entrant dans le moteur.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de la gamme à l'aide du cadran, les mesures doivent être effectuées successivement de la plus grande gamme jusqu'à la gamme donnant le résultat le plus précis - sinon vous risquez d'endommager l'instrument. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la plage optimale. Le YT-73097 est une construction unique, car en plus des modes de mesure automatique, il offre des mesures de grandeurs électriques de base également sur des plages réglées manuellement à l'aide de la molette, combinant ainsi les avantages des deux solutions. Si vous connaissez la valeur approximative de la mesure et que vous réglez la plage appropriée, vous bénéficierez de la rapidité de l'indication.
• SEL - change le mode de mesure, par exemple de la mesure de la tension alternative à la mesure de la tension continue
• HOLD - Maintient la valeur mesurée sur l'écran.
• FLIGHT - Une diode située à l'avant de l'appareil permet d'éclairer la zone de travail ; ce bouton permet de l'allumer et de l'éteindre.

Informations complémentaires :

• Écran LCD, résultat maximum affiché : 9999
• signal sonore et lumineux lors du test de continuité pour les résistances inférieures à 30 Ω
• mode automatique pour les tests de diode et de continuité ; dans ce mode, l'appareil détecte lui-même s'il s'agit d'une diode ou d'un circuit à faible résistance
• possibilité d'activer séparément les tests de diode et de continuité à l'aide de la touche SEL ; en mode de test de continuité, l'avertisseur sonore retentit immédiatement

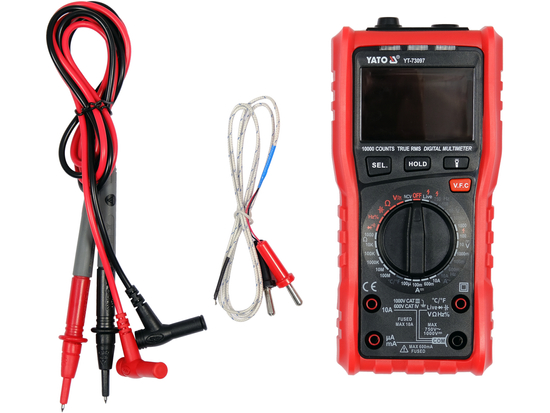

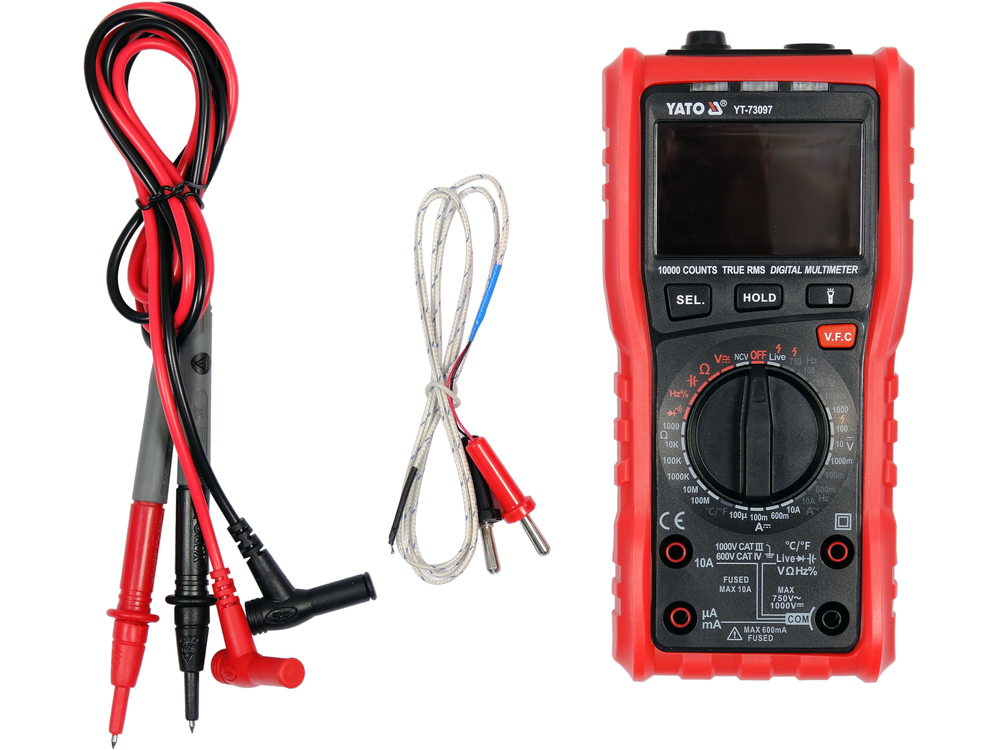

• sondes de mesure de 15 cm de long incluses dans l'ensemble
• longueur du câble avec les sondes 110 cm
• diamètre du câble, isolation comprise : 3,5 mm
• construction avec surcharge et protection pour les mesures de courant et de tension
• alarme de fusible grillé
• alarme lorsque la sonde est insérée dans la mauvaise prise, par exemple si, après avoir allumé le compteur, vous le réglez pour mesurer la tension et que vous insérez la sonde dans la prise de mesure du courant, l'écran affiche LEAD
• Boîtier ABS
• arrêt automatique de l'appareil après 10 minutes d'inactivité
• indicateur de pile faible
• alimentation : deux piles de 1,5 V (AA)
