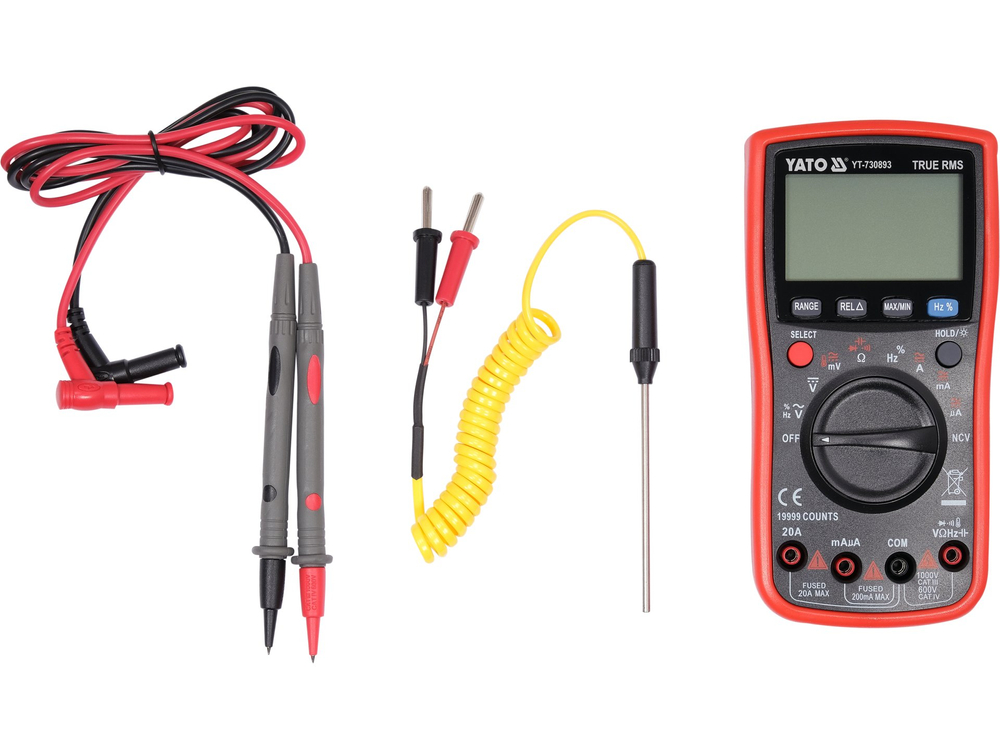

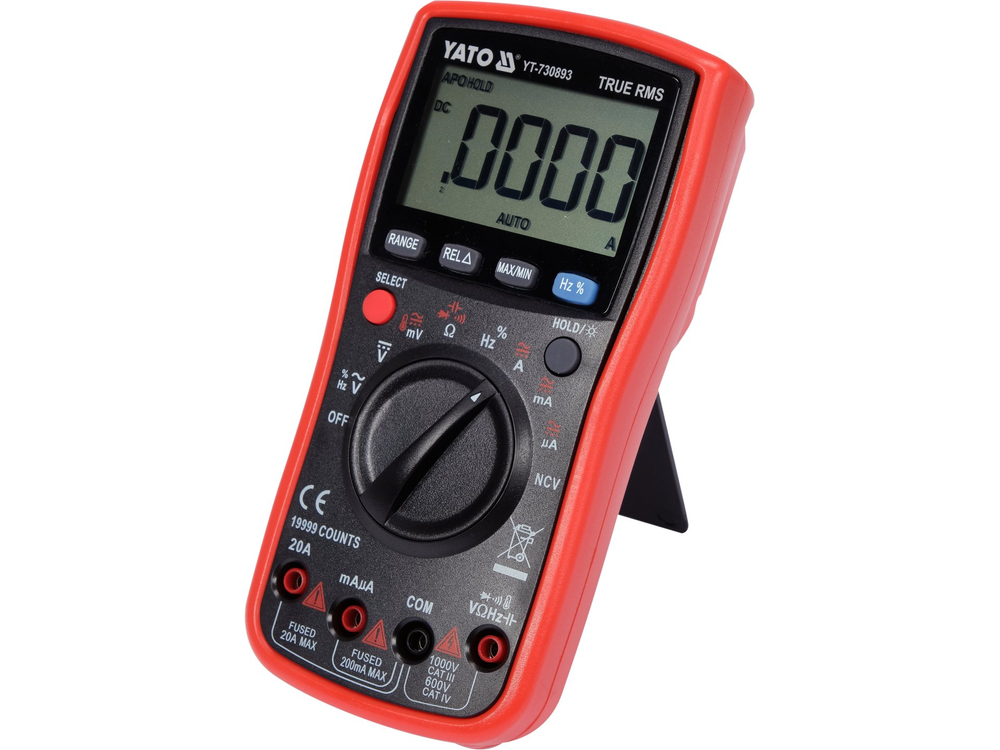

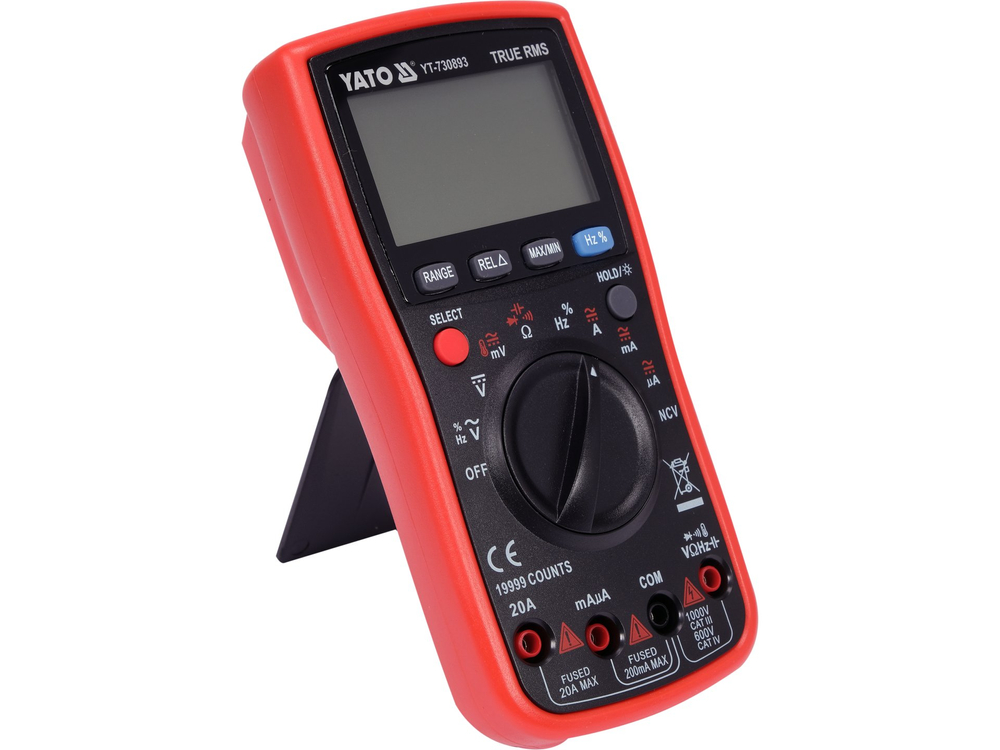

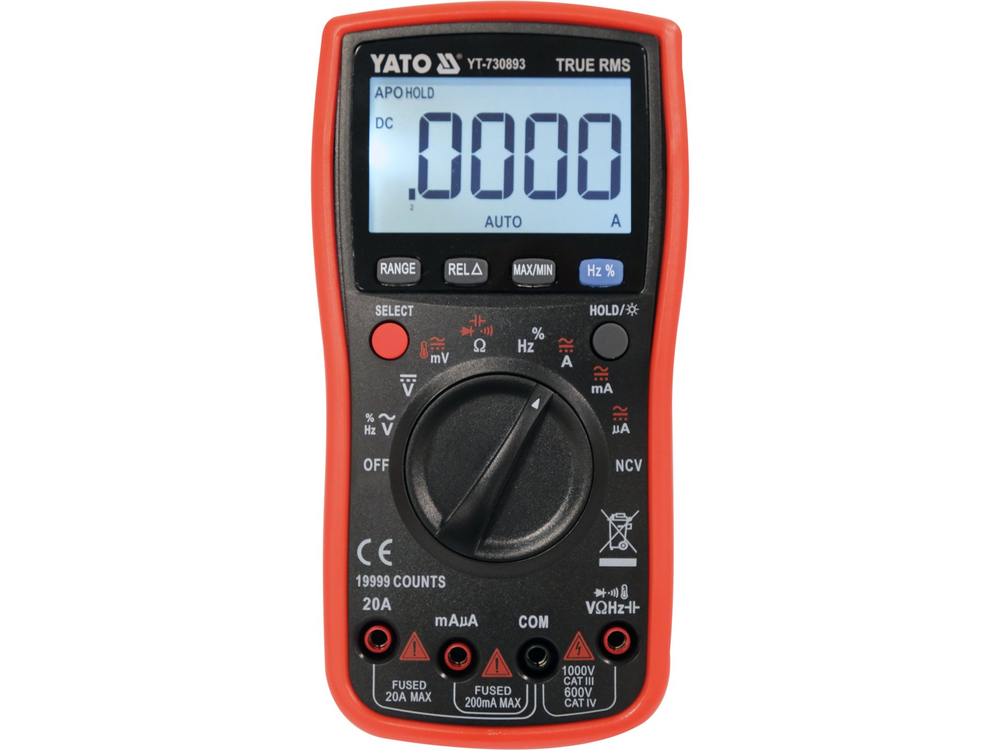

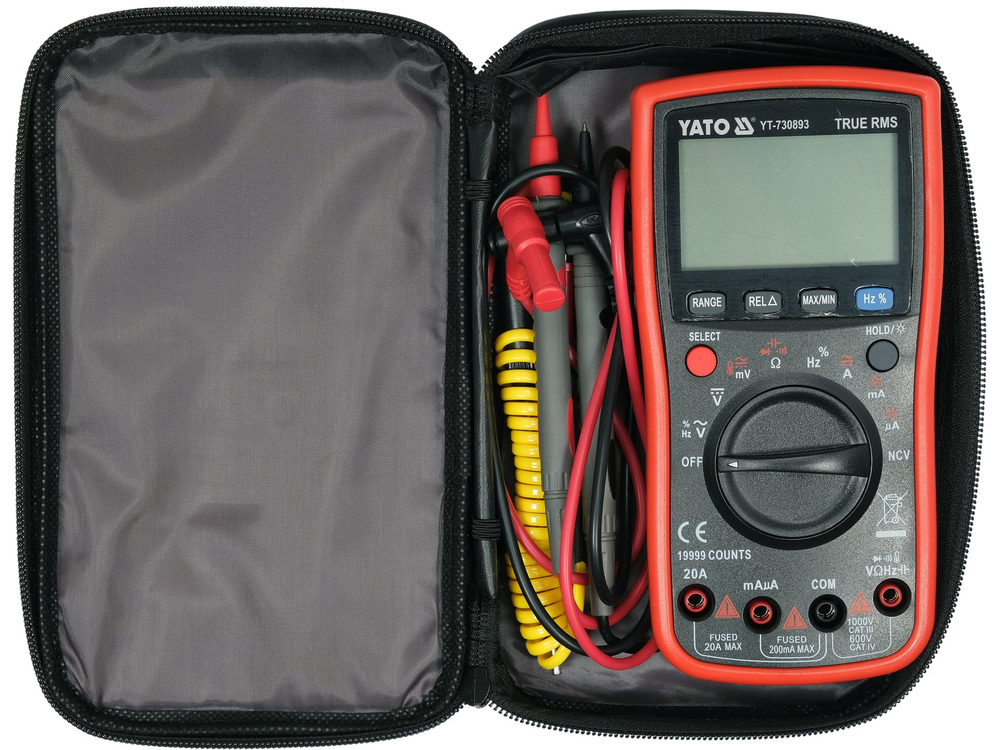

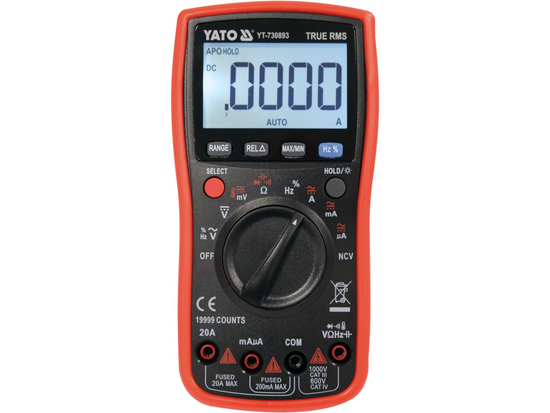

Compteur universel avec fonction TRUE RMS et plage automatique pour chaque mesure. Il permet d'effectuer des mesures de base et avancées de grandeurs électriques. Le grand écran LCD multifonctions, les nombreuses fonctions facilitant les mesures, la rapidité d'utilisation et la précision industrielle seront appréciés par les électroniciens, les électriciens et les bricoleurs. Le boîtier est équipé d'un étui en caoutchouc rouge avec des emplacements dédiés aux sondes de mesure, grâce auquel l'appareil ne glisse pas facilement des mains et minimise le risque de dommages en cas de chute. Les fils des sondes de mesure sont isolés en silicone, souple et résistant aux températures élevées.

Mesures de base :

• Mesure de la tension alternative : A.C. 0-750V, TRUE RMS
• Mesure de la tension continue : D.C. 0-1000V
• mesure du courant alternatif : A.C. 0-19,999A, TRUE RMS
• Mesure du courant continu : D.C. 0-19,999A
• mesure de la résistance : 0-9,999MΩ
• test de diode :_IF 1,8mA,_UR 3,2V
• test de continuité du circuit : 0-50Ω

Mesures supplémentaires

• mesure du condensateur : 0-9,999mF
• mesure de la fréquence : 0-9,999Mhz
• mesure du facteur de remplissage : 1-99%
• mesure de la température : -20 à 1000°C
• détection de la tension AC sans contact : NCV

PRÉCISION DE LA MESURE

Exemple de détermination de la précision de la mesure de la tension alternative. Calcul du résultat de la mesure : 235V

• La précision de mesure du compteur YT-730893 pour cette plage est de : ±(0,3% + 3), résolution 0,1V
• Formule de calcul de l'erreur de mesure : (résultat de la mesure x 0,3 %) + 3 x résolution
• calcul : (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005V

Résultat réel, y compris l'erreur de mesure pour l'indication 235V = 235 ± 1,005V

• Résultat réel, y compris l'erreur de mesure pour l'indication de la tension continue : 12V = 12 ± 0,009V
• Résultat réel, y compris l'erreur de mesure pour l'indication de la mesure du courant alternatif : 8A = 8 ± 0,067A

Un tableau indiquant la résolution et la précision pour une mesure donnée figure dans le mode d'emploi.

FONCTIONS INTÉGRÉES

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Il s'agit d'une fonction indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• NCV - détection de tension CA sans contact par méthode inductive. L'appareil détecte la présence de tension dans un câble isolé à l'aide du capteur NCV situé à l'avant de l'appareil.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de l'étendue de mesure à l'aide du bouton, les mesures doivent être prises successivement de l'étendue la plus grande jusqu'à l'étendue donnant le résultat le plus précis - sinon vous risquez d'endommager l'appareil. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la plage optimale. Le multimètre démarre par défaut en mode AUTO
• RANGE - changement manuel de la plage de mesure. Cette fonction est utile lorsqu'il s'agit de vérifier plusieurs composants identiques d'une valeur connue, par exemple une série de résistances. Le réglage manuel de la plage raccourcit considérablement la durée de ces mesures.
• REL - l'utilisation de cette fonction pendant une mesure remet l'affichage à zéro et prend la valeur affichée avant l'affichage comme niveau de référence. La mesure suivante indiquera la différence entre la valeur mesurée et la valeur de référence conservée.
• MAX/MIN - conserve sur l'écran la valeur maximale ou minimale de la mesure en cours.
• HZ % - lorsque le bouton est réglé sur la mesure de la fréquence, le bouton change le réglage en mesure du facteur de remplissage/cycle.
• SELECT - change le mode de mesure, par exemple de la mesure de la tension alternative à la mesure de la tension continue.
• DATA HOLD - conserve la valeur mesurée sur l'écran.

INFORMATIONS COMPLÉMENTAIRES

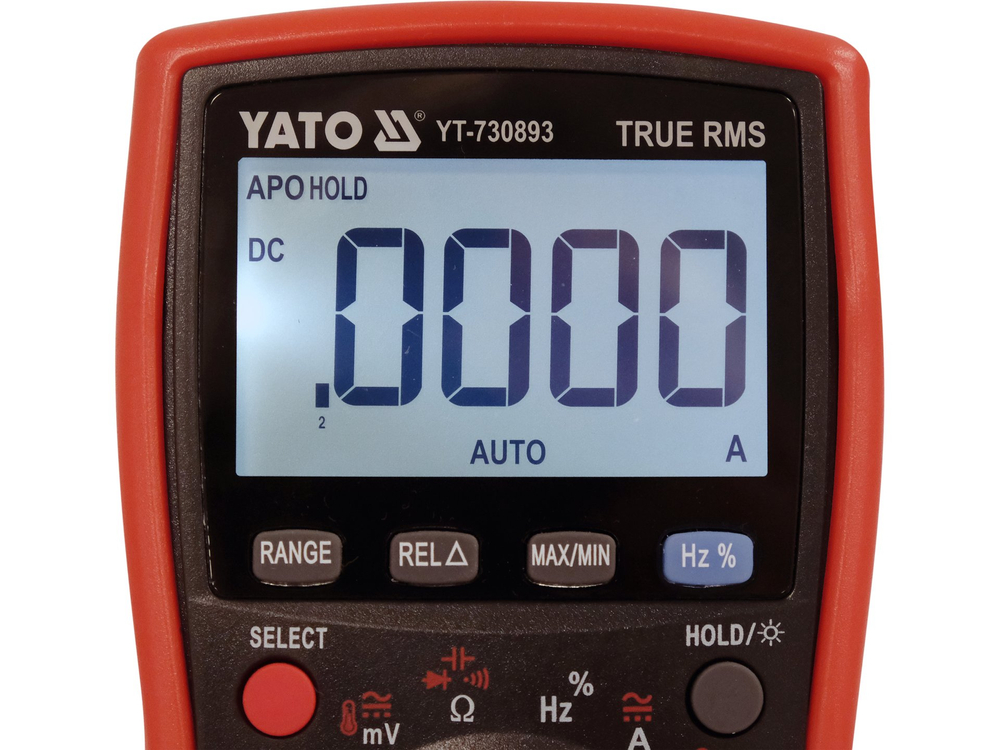

• Écran LCD, résultat maximum affiché : 19999
• rétro-éclairage de l'écran
• signal acoustique lors du test de continuité du circuit pour les résistances inférieures à 50Ω
• possibilité d'activer séparément les tests de diode et de continuité

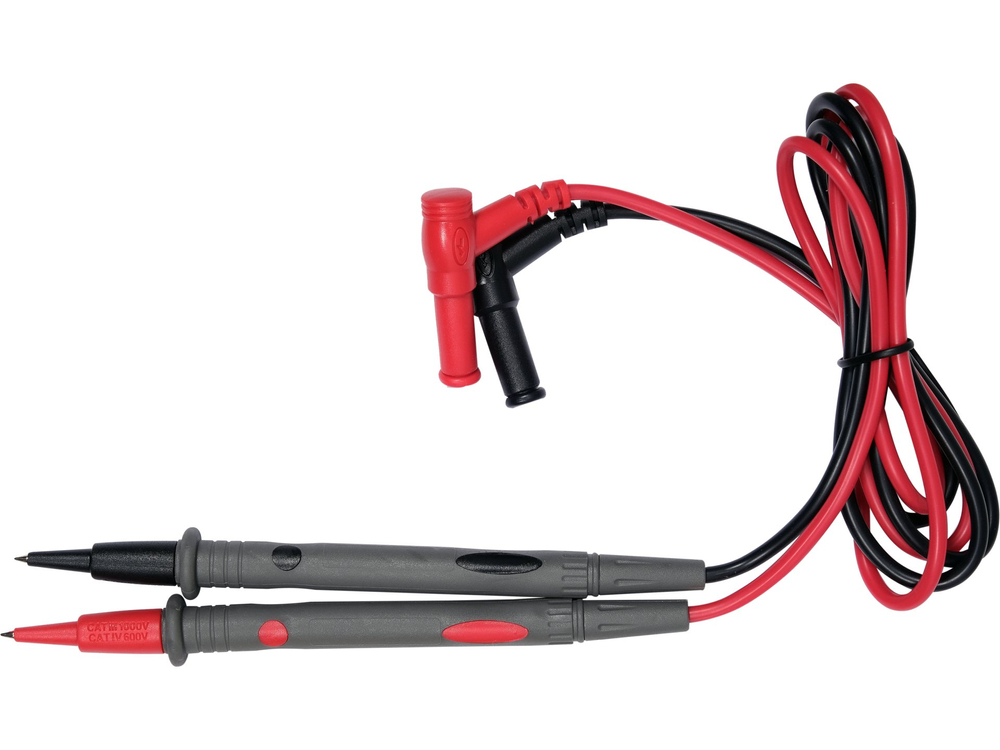

• sondes d'une longueur de 14,5 cm
• longueur du câble avec les sondes : 97 cm
• diamètre du câble, y compris l'isolation : 3,5 mm

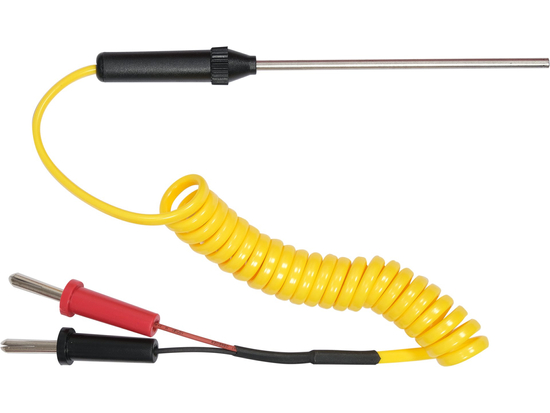

• sonde à immersion pour la mesure de la température
• construction avec protection contre les surcharges
• boîtier en plastique ABS
• arrêt automatique du compteur après 15 minutes d'inactivité
• possibilité de désactiver le mode d'arrêt automatique
• indicateur de piles faibles
• alimentation : deux piles de 1,5 V (AA)
