Le localisateur de câbles YT-73137 est un appareil permettant d'inspecter et de localiser les câbles. Il est utilisé pour déterminer le parcours d'un câble dans un mur, identifier un câble réseau dans une salle de serveurs, localiser une rupture dans le système électrique d'une voiture, vérifier l'ordre des connexions dans un câble RJ-45 et vérifier l'état d'une ligne téléphonique.

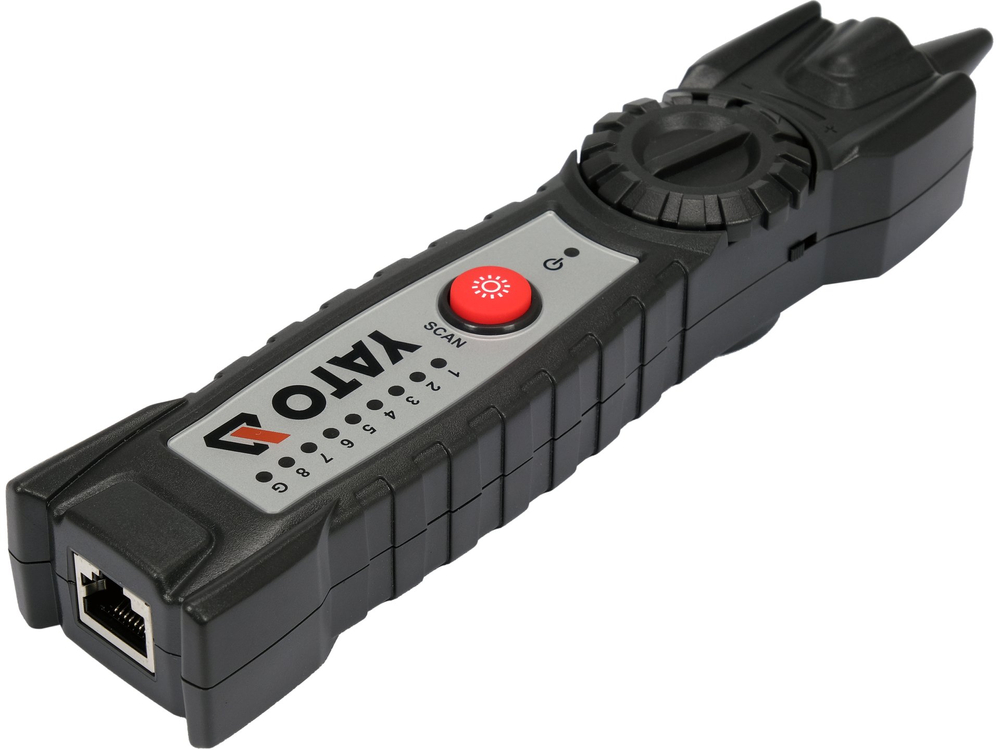

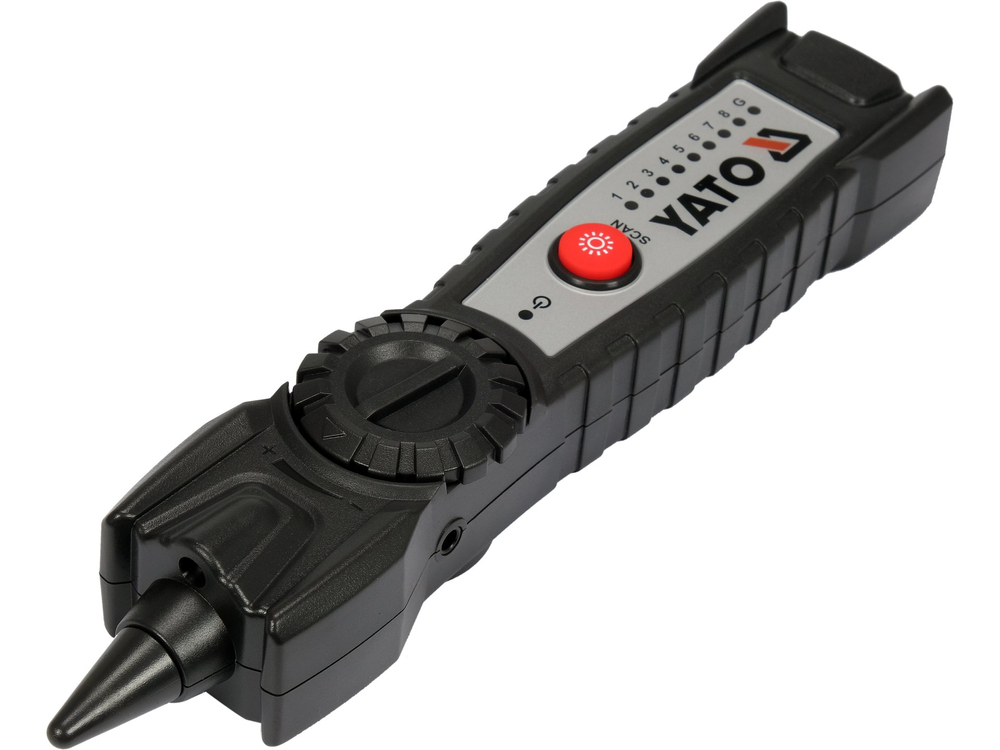

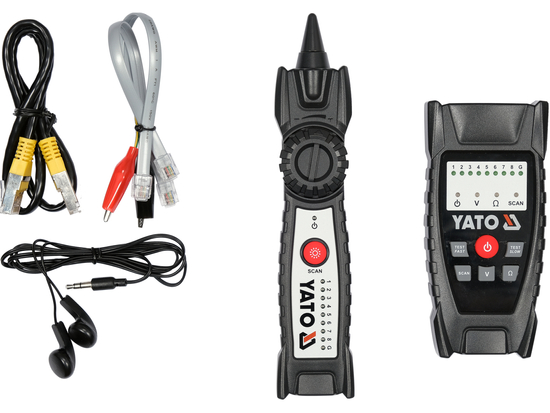

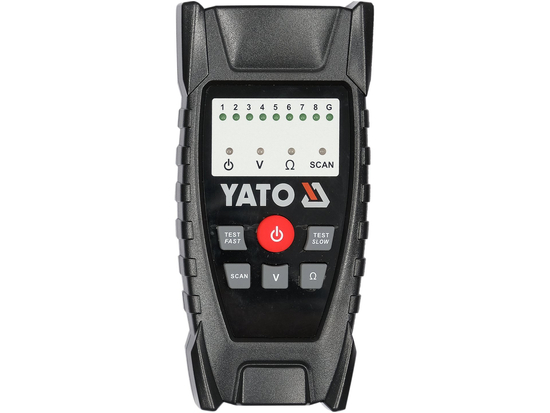

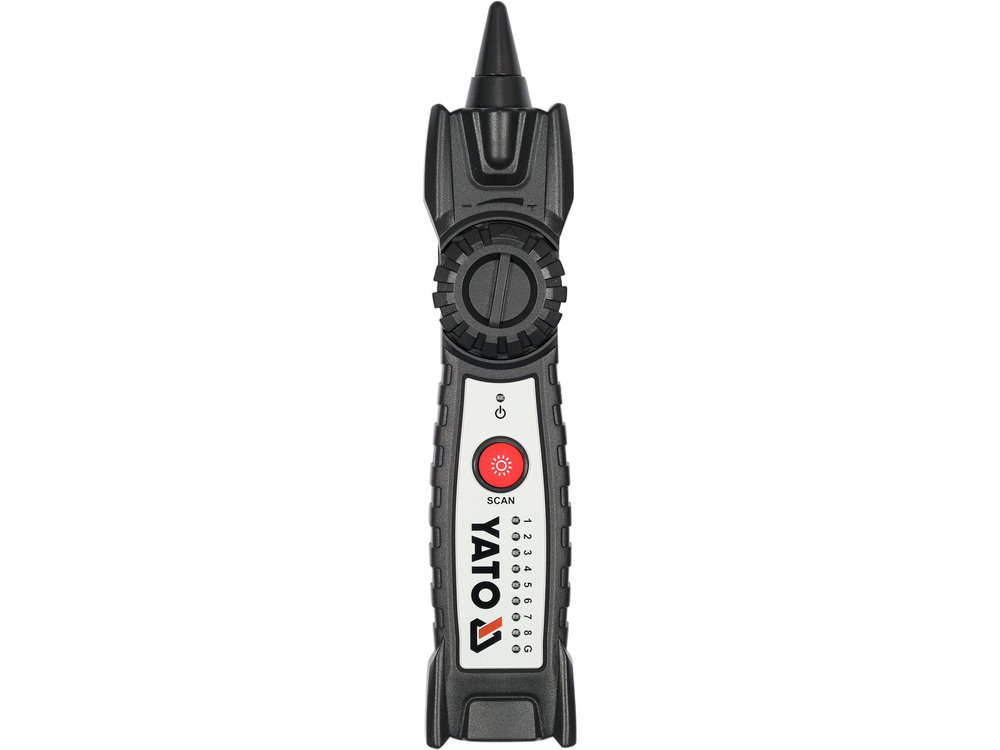

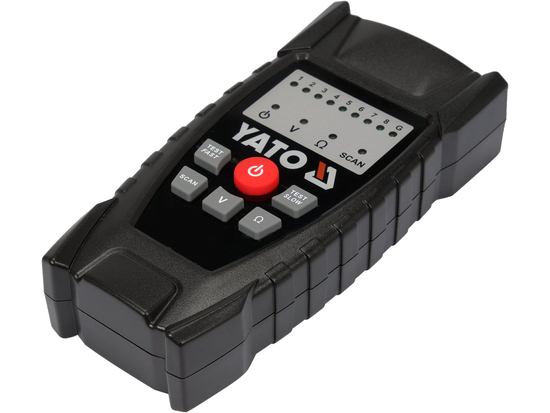

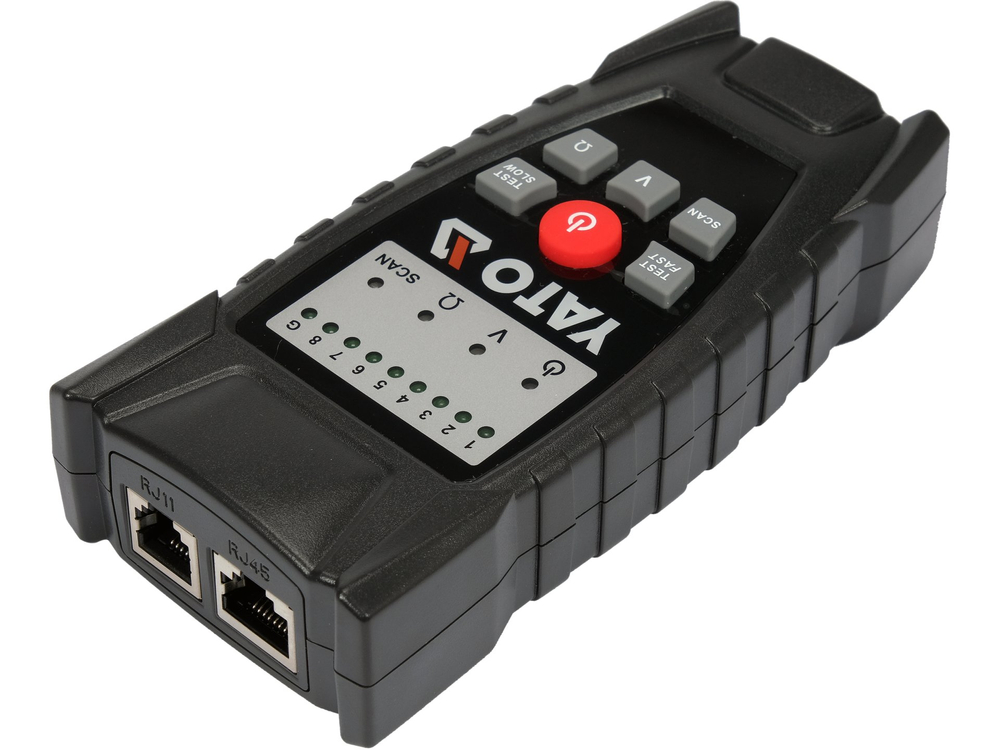

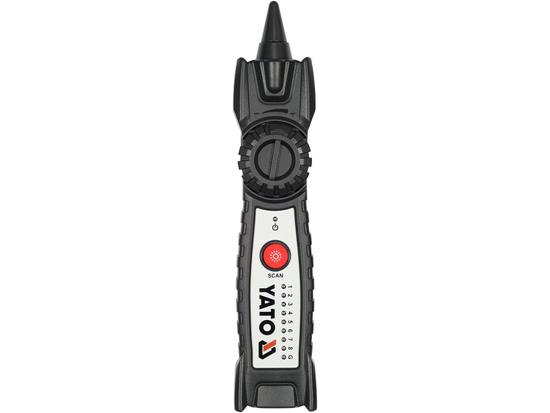

Il se compose de deux appareils : un émetteur et un récepteur. L'émetteur est connecté au câble recherché, de sorte que lorsque la fonction SCAN est activée, il émet un signal dont la fréquence est connue du récepteur. Le récepteur est capable de capter sans fil le signal à une distance pouvant aller jusqu'à plusieurs centimètres* du câble recherché.

Il est insensible aux interférences. Le signal reçu par le récepteur est converti en un son exempt de bruit et de grésillement. La puissance de l'émetteur permet de transmettre le signal dans le câble sur une distance minimale de 1 kilomètre. La prise jack intégrée au récepteur permet de brancher, par exemple, les écouteurs fournis.

• Matériau du boîtier : ABS
• sensibilité du signal/réglage du volume
• dimensions et poids de l'émetteur : 63 x 134 x 31 mm / 138 g
• dimensions et poids du récepteur : 40 x 200 x 32 mm / 120 g
• alimentation de l'émetteur : 3 piles AAA - 1,5V
• alimentation du récepteur : 6F22 - pile 9V
• indication de batterie faible

Fonctions :

• localisation et acheminement des câbles
• localisation d'une rupture de câble
• vérification de l'ordre des connexions dans un câble RJ45
• vérification de la tension de la ligne téléphonique
• vérification de la polarité de la tension de la ligne téléphonique
• vérification de la présence d'un court-circuit

La localisation des fils dans les murs, entre autres pour des raisons de sécurité, doit se faire sans qu'il y ait de tension secteur dans le fil recherché.

^{*Le récepteur captera un signal plus fort si l'une des broches crocodiles du câble de l'émetteur est reliée à la terre. La mise à la terre peut être le fil de terre de l'installation domestique ou, s'il n'y a pas d'autres options, notre corps touchant le sol. Les tests internes ont confirmé la réception du signal transmis dans le câble à une distance de 15 cm du récepteur (mesure sans obstacle entre le récepteur et le câble).}
