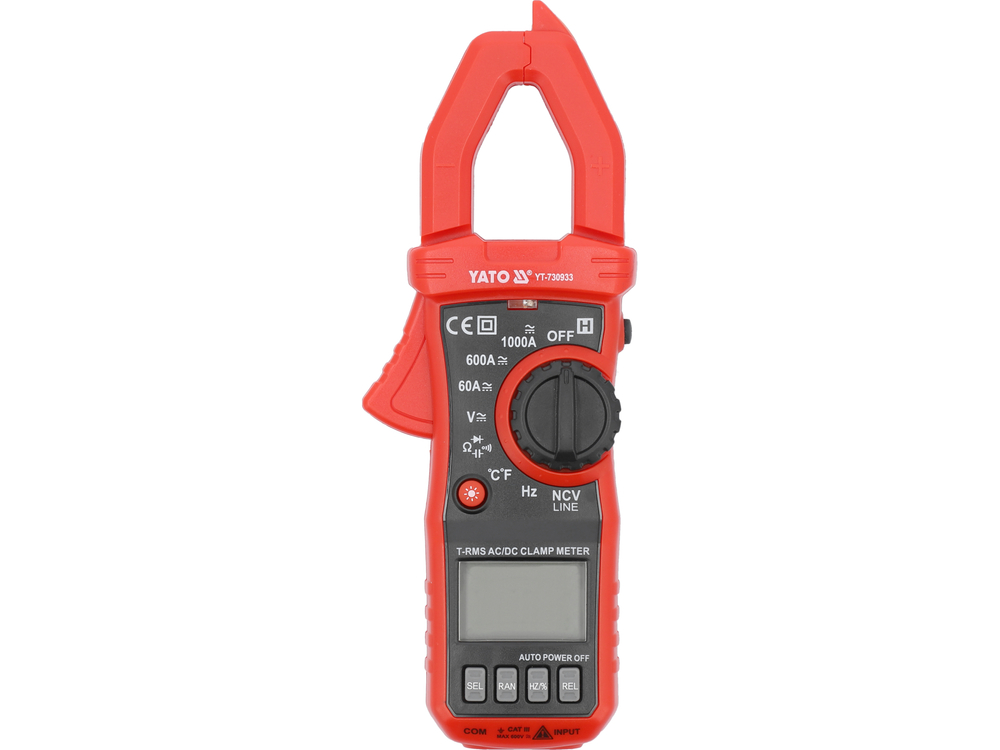

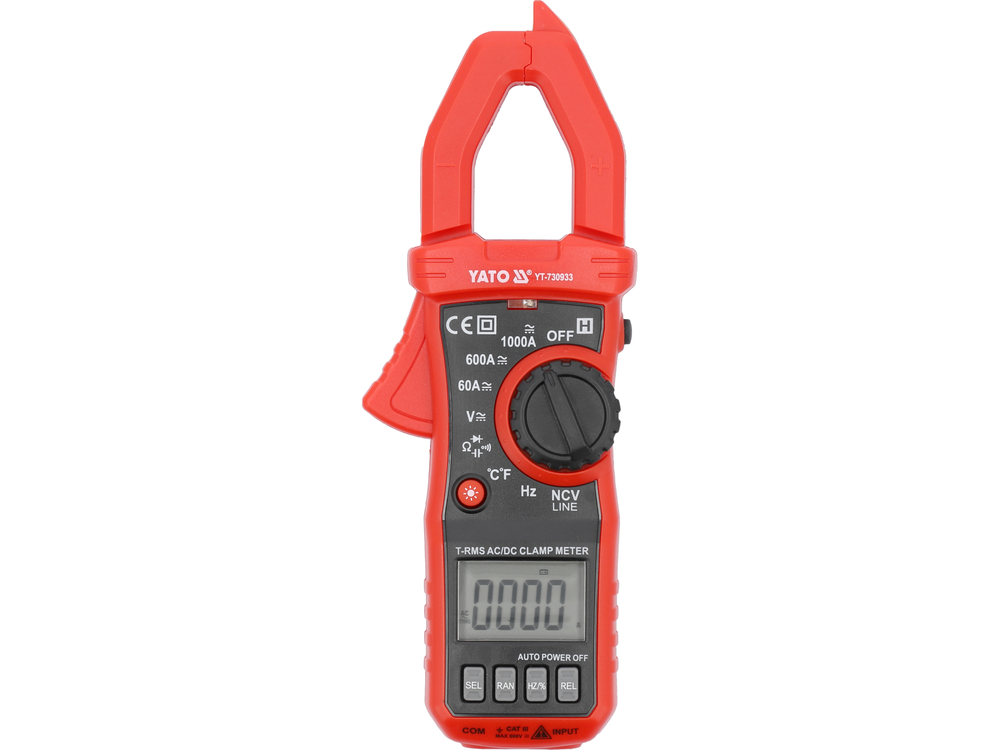

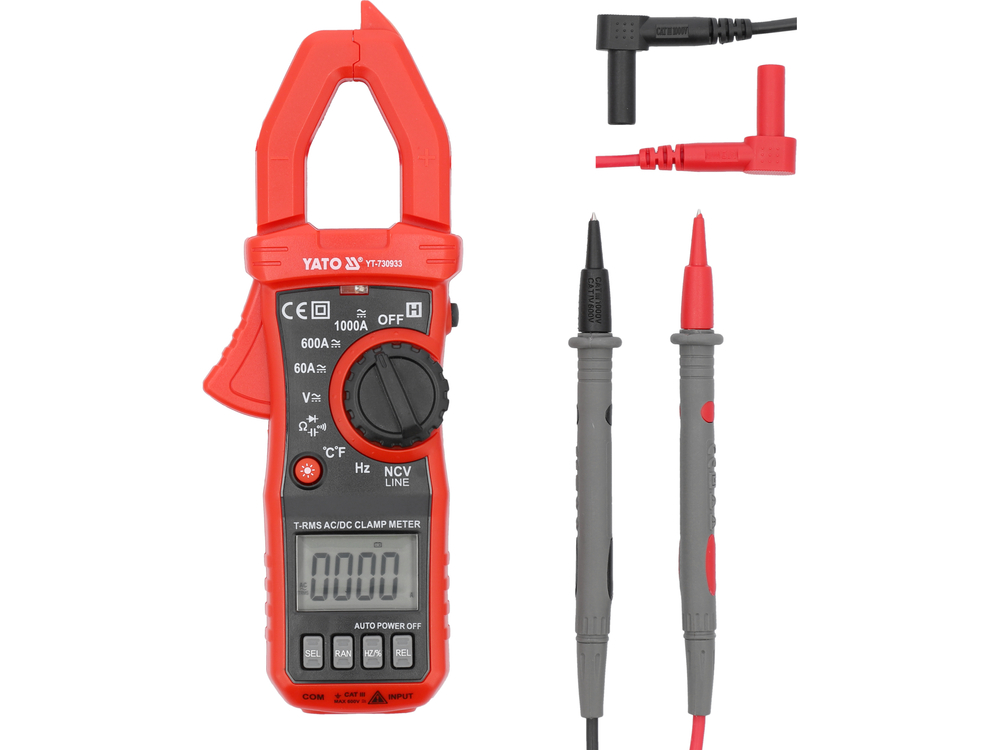

Pince-mètre universelle avec fonction TRUE RMS, avec gamme automatique et manuelle. Elle permet d'effectuer des mesures de base et avancées de grandeurs électriques. La pince permet de mesurer le courant continu et alternatif dans une plage allant de 10 mA à 1000 A. La mesure s'effectue sans déconnecter le circuit ou la source d'alimentation. Le compteur permet de mesurer des courants beaucoup plus élevés que les compteurs électriques conventionnels. Les fils des sondes de mesure sont isolés au silicone, qui est flexible et résistant aux températures élevées.

Remarque : les compteurs capables de mesurer le courant continu, y compris le YT-730933, utilisent un capteur à effet Hall qui mesure la valeur de l'intensité du champ magnétique. Le champ magnétique de la Terre existe naturellement, c'est pourquoi les relevés de l'appareil de mesure de l'intensité du courant continu ne sont pas nuls. Chaque fois, avant de mesurer l'intensité du courant continu, approchez l'appareil de mesure du câble testé, mettez-le à zéro à l'aide du bouton REL, puis fixez-le sur le câble testé et lisez le résultat.

Mesures de base :

• Mesure de la tension AC : C.A. 0-750 V, TRUE RMS (40-1000 Hz)
• Mesure de la tension continue : D.C. 0-1000 V
• mesure du courant alternatif : C.A. 0-1000 A, TRUE RMS (40-1000 Hz)
• Mesure du courant continu : D.C. 0-1000 A
• mesure de la résistance : 0-60 MΩ
• test de diode :_IF 2 mA,_UR 3,2 V
• test de continuité du circuit : 0-50 Ω

Mesures supplémentaires :

• mesure du condensateur : 0-100 mF
• mesure de la fréquence : 0-10 Mhz
• mesure de la température : -30 à 1000 °C
• détection de la tension AC sans contact : NCV
• mesure du courant d'appel
• mesure de la présence de phase (fonction testeur)

Précision de la mesure :

Exemple de détermination de la précision pour la mesure du courant alternatif. Calcul du résultat de la mesure : 30 A

• La précision de mesure du compteur YT-730933 pour cette gamme est de : ±(2,5%+10), résolution 0,01 A
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 2%) + 30 x résolution
• calcul : (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Résultat réel incluant l'erreur de mesure pour une indication de 30 A = 30 ± 0,85 A.

• Résultat incluant l'erreur de mesure pour une indication de mesure de tension AC : 235 V = 235 ± 2,85 V
• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,146 V

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension ou du courant alternatif. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de la fonction TRUE RMS affichent la valeur correcte non seulement pour les formes d'ondes sinusoïdales, mais aussi pour les formes d'ondes sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'ondes carrées ou triangulaires. Il s'agit d'une fonction indispensable pour les alimentations à découpage, les variateurs de vitesse, les installations de chauffage, de ventilation et de climatisation, etc. qui font partie d'un circuit.
• NCV - détection de tension CA sans contact par méthode inductive. Le compteur détecte la présence de tension dans un conducteur isolé et peut également indiquer le conducteur de phase.
• LINE - détection de tension CA avec contact, fonctionne comme une sonde traditionnelle. Lorsque la sonde de test est insérée dans l'ouverture de la prise, si une phase est présente, quatre tirets apparaissent sur l'écran, la diode de signal s'allume et un bip intermittent est émis.
• AUTO - réglage automatique de la plage de mesure. Lorsque vous mesurez des valeurs inconnues avec un appareil de mesure à réglage manuel de la plage de mesure à l'aide du cadran, les mesures doivent être prises successivement de la plage la plus large à la plus précise. Sinon, vous risquez d'endommager l'instrument. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une seule mesure pour que le multimètre trouve automatiquement la plage optimale. Le multimètre démarre par défaut en mode AUTO.
• RAN - changement manuel de la plage de mesure
• DATA HOLD - maintien de la valeur mesurée sur l'écran
• INR - mesure du courant d'appel à l'aide de pinces de mesure. Le compteur mesure le courant d'appel 80 ms après le démarrage de l'appareil.

Informations complémentaires :

• Affichage LCD, résultat maximum affiché : 6000
• rétro-éclairage de l'écran et du champ de mesure des pinces
• signal sonore lors du test de continuité pour les résistances inférieures à 50Ω
• pinces ouvertes jusqu'à 25 mm

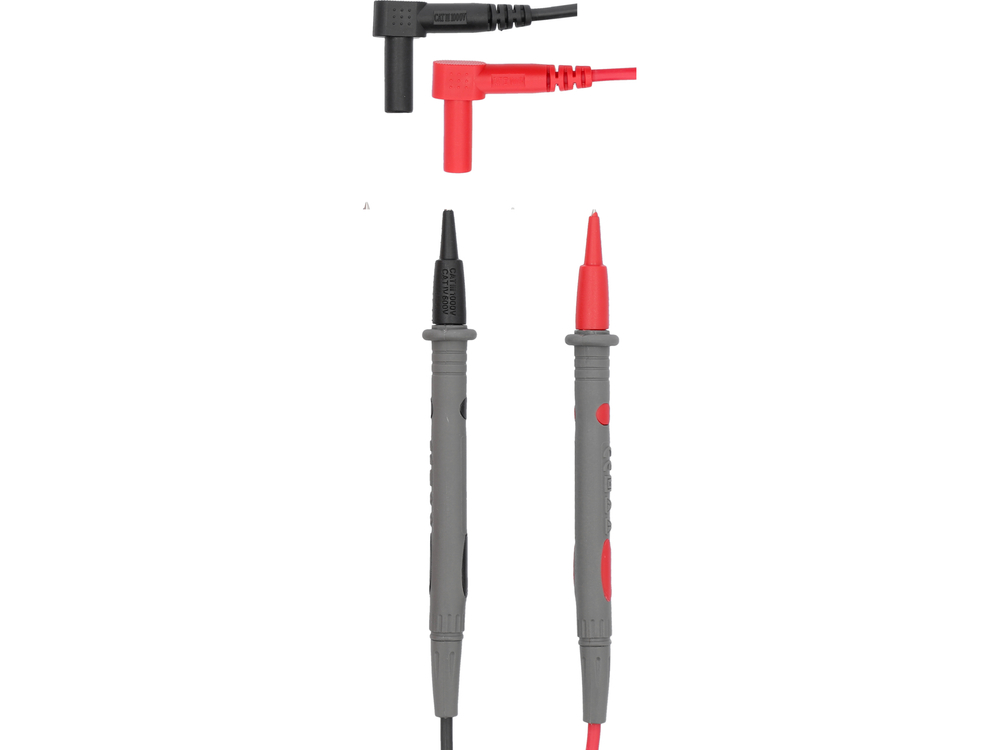

• sondes de 14 cm de long
• longueur du câble avec les sondes 103 cm
• diamètre du câble, isolation comprise : 3,6 mm

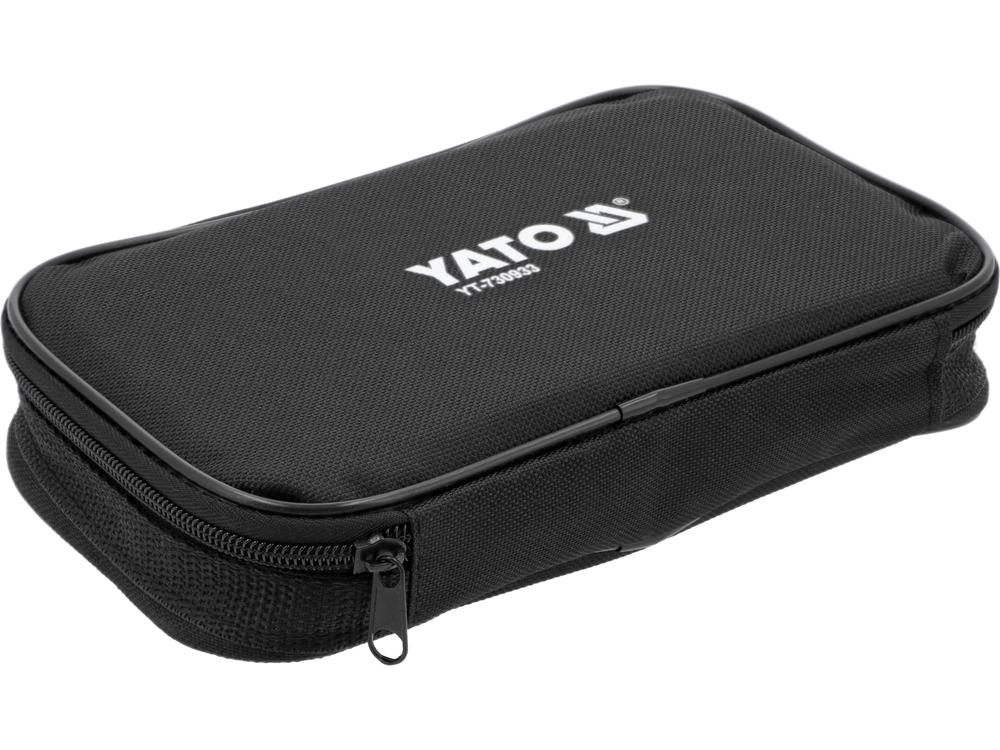

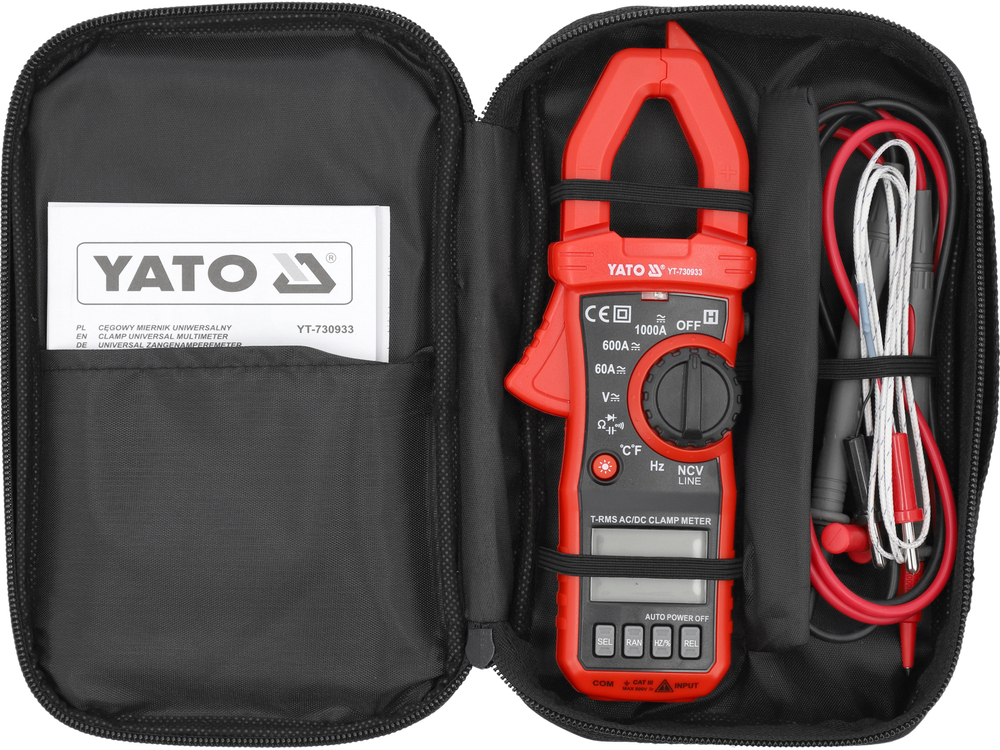

• mallette de transport incluse dans l'ensemble
• construction avec protection contre les surcharges
• arrêt automatique du compteur après 15 minutes d'inactivité
• possibilité de désactiver le mode d'arrêt automatique
• indicateur de piles faibles
• alimentation : trois piles de 1,5 V (AAA)

Attention !

La mesure du courant à l'aide de pinces de courant ne s'effectue que sur un seul fil, un seul câble. Le fait de serrer les pinces sur un câble multiconducteur sans isoler le conducteur unique donnera un résultat erroné ou un flux de courant nul.
