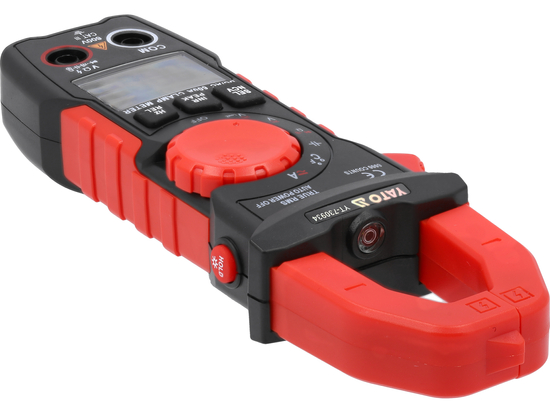

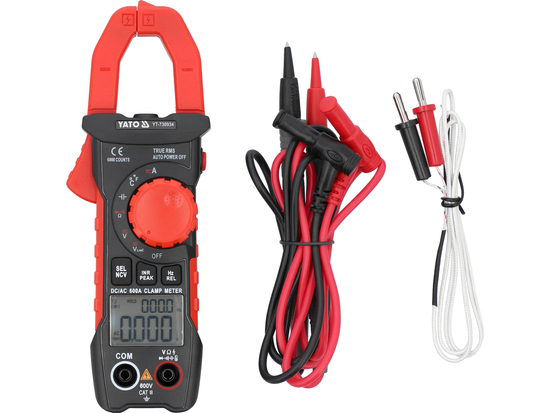

La pince de mesure universelle avec plage automatique pour chaque mesure permet d'effectuer des mesures de base et avancées de grandeurs électriques. L'appareil est équipé d'une pince de mesure qui permet de mesurer le courant continu et le courant alternatif dans un seul fil à l'aide du capteur HALL intégré. La mesure s'effectue sans déconnecter le circuit ou la source d'alimentation et permet de mesurer des courants beaucoup plus élevés qu'avec les compteurs électriques conventionnels. Les fils des sondes de mesure sont isolés au silicone, qui est flexible et résistant aux températures élevées.

Remarque : les compteurs capables de mesurer le courant continu, y compris le YT-730934, utilisent un capteur à effet Hall qui mesure la valeur de l'intensité du champ magnétique. Le champ magnétique sur la Terre se produit naturellement, par conséquent les relevés de l'appareil de mesure de l'intensité du courant continu ne sont pas nuls. Chaque fois, avant de mesurer l'intensité du courant continu, l'appareil doit être approché du câble testé, mis à zéro à l'aide du bouton REL, puis serré sur le câble testé et le résultat lu.

Mesures de base :

• Mesure de la tension AC : C.A. 0-600 V, TRUE RMS (40-1000Hz)
• Mesure de la tension continue : D.C. 0-600 V
• mesure du courant alternatif : A.C. 0-600 A, TRUE RMS (40-1000Hz)
• Mesure du courant continu : D.C. 0-600 A
• mesure de la résistance : 0-60 MΩ
• test de diode :_IF 1,5 mA,_UR 3 V
• test de continuité du circuit : 0-50 Ω

Mesures supplémentaires :

• Mesure de la tension alternative et continue en mode basse impédance : 0-600 V
• mesure du condensateur : 0-60 mF
• mesure de la fréquence : 0-300 kHz
• mesure de la température : -30 à 1000 °C
• détection de la tension AC sans contact : NCV

Précisions de mesure :

Exemple de détermination de la précision pour la mesure du courant alternatif. Calcul du résultat de la mesure : 30 A

• La précision de mesure du compteur YT-730934 pour cette gamme est de : ±(2.0%+30), résolution 0.01 A
• calcul de la formule d'erreur de mesure : (résultat de la mesure x 2 %) + 30 x résolution
• calcul : (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Résultat réel incluant l'erreur de mesure pour une indication de 30 A = 30 ± 0,90 A.

• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension AC : 235 V = 235 ± 2,65 V
• Résultat incluant l'erreur de mesure pour l'indication de la mesure de la tension DC : 12 V = 12 ± 0,09 V

Un tableau indiquant la résolution et la précision de la mesure se trouve dans le mode d'emploi.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure doté de cette fonction affiche la valeur efficace réelle de la tension alternative. Contrairement aux appareils de mesure de la moyenne, les appareils dotés de cette fonction affichent la valeur correcte non seulement pour les formes d'onde sinusoïdales, mais aussi pour les formes d'onde sinusoïdales déformées, par exemple par des harmoniques supérieures, ou des formes d'onde carrées ou triangulaires. Cette fonction est indispensable lorsque des alimentations à découpage, des variateurs de vitesse, des installations de chauffage, de ventilation et de climatisation, etc. apparaissent dans un circuit.
• _VlowZ - Mesure de la tension CA et CC en mode basse impédance. Le phénomène communément appelé tension fantôme peut rendre difficile le diagnostic des réseaux d'alimentation électrique dans les bâtiments industriels, par exemple. Ce phénomène est causé par la tension apparaissant sur un câble non connecté dans lequel une tension a été induite à partir d'un câble connecté au réseau par le même canal. La fonction LowZ abaisse l'impédance des prises de mesure du compteur de 10 fois par rapport au mode de mesure standard, puis le compteur, tout en échantillonnant la tension, tire un courant légèrement plus élevé et décharge ainsi la charge accumulée dans le câble. Il en résulte une mesure de tension sans tension fantôme.
• NCV - détection de la tension alternative sans contact par la méthode inductive. Le compteur détecte la présence de tension dans un câble isolé, il peut également indiquer le fil de phase.
• AUTO - réglage automatique de la plage de mesure. Lorsque l'on mesure des valeurs inconnues avec un appareil de mesure à réglage manuel de l'étendue de mesure à l'aide du bouton, il convient d'effectuer les mesures de manière séquentielle, de l'étendue la plus grande à l'étendue donnant le résultat le plus précis, faute de quoi on risque d'endommager l'appareil. En revanche, dans le cas d'un multimètre doté de la fonction AUTO, il suffit d'effectuer une mesure pour que le multimètre trouve automatiquement la gamme optimale. Le multimètre démarre par défaut en mode AUTO
• DATA HOLD - maintien de la valeur mesurée à l'écran
• PEAK HOLD - maintien de la valeur mesurée la plus élevée sur l'écran à l'aide de sondes de mesure
• INRUSH current - mesure du courant d'appel au moyen de sondes de mesure. L'appareil mesure le courant dans les 100 ms suivant le démarrage de l'appareil.
• REL - fonction de valeur relative. Permet de mettre à zéro les relevés du compteur. Nécessaire en mode de mesure du courant continu. Le capteur à effet Hall mesure la valeur du champ électromagnétique ambiant et affiche le résultat sur l'écran. Avant de mesurer le courant continu, approchez le compteur du câble testé, mettez-le à zéro, puis placez les pinces sur le câble testé. Cela permet d'obtenir un résultat non perturbé par les valeurs de l'indication du champ électromagnétique ambiant.

Informations complémentaires :

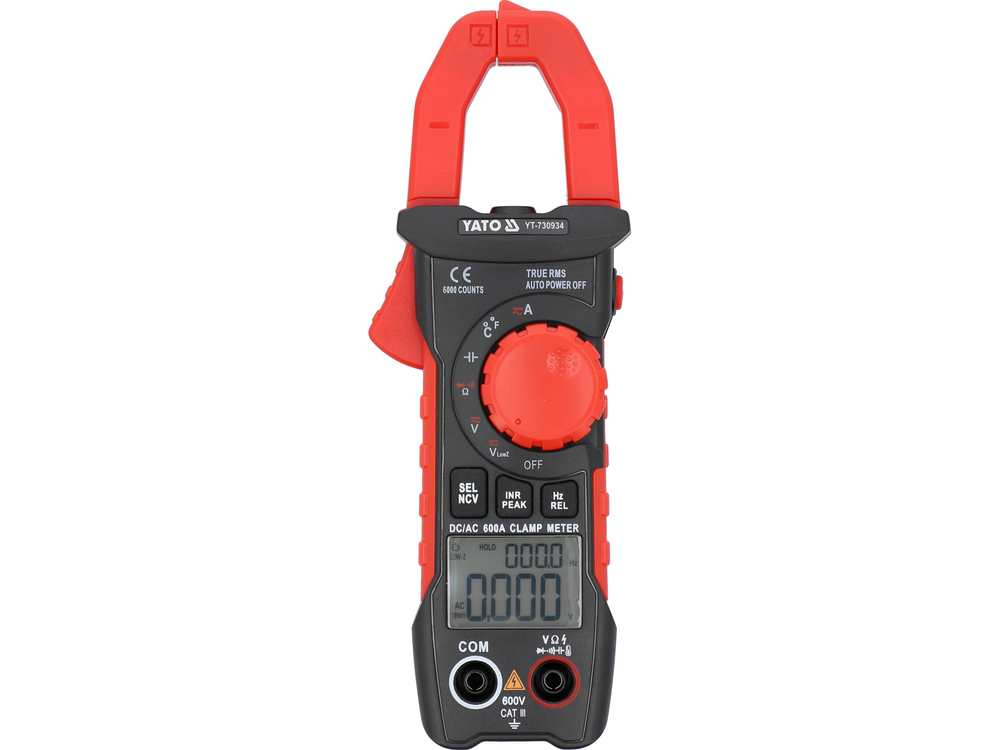

• Écran LCD, résultat maximum affiché : 6000

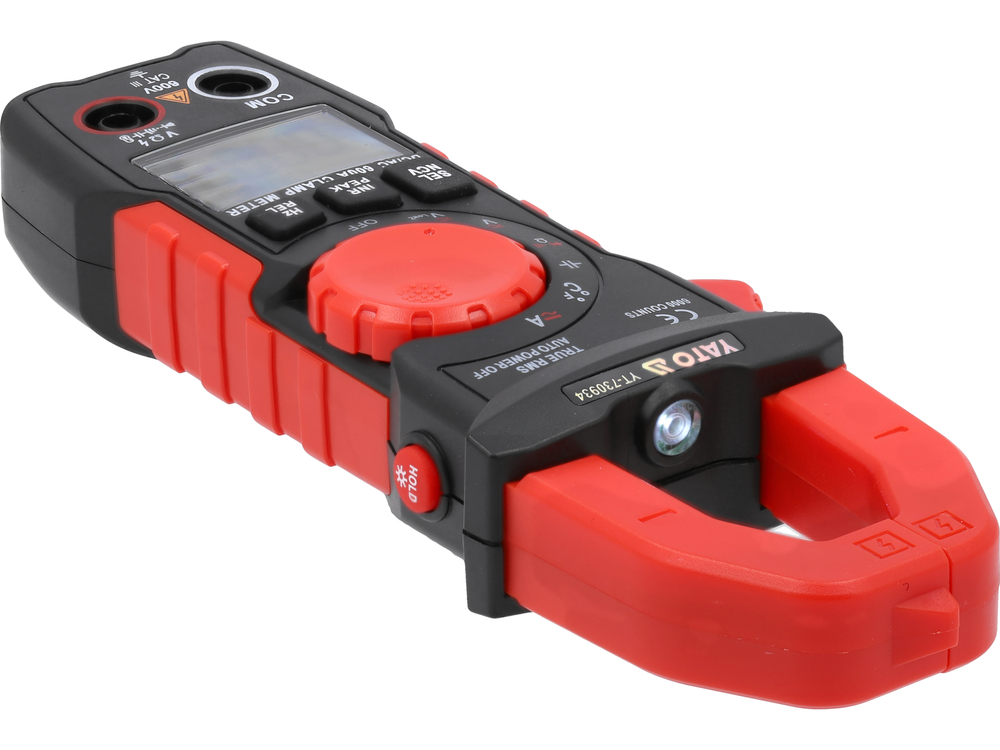

• éclairage de l'écran et du champ d'essai des pinces
• signal sonore lors du test de continuité pour les résistances inférieures à 50Ω
• possibilité d'activer séparément les tests de diode et de continuité
• les pinces s'ouvrent jusqu'à 25 mm et permettent de mesurer un seul fil d'un diamètre maximal de 25 mm
• sondes de 14,5 cm de long
• longueur du câble avec les sondes : 97 cm
• diamètre du câble, isolation comprise : 3,5 mm

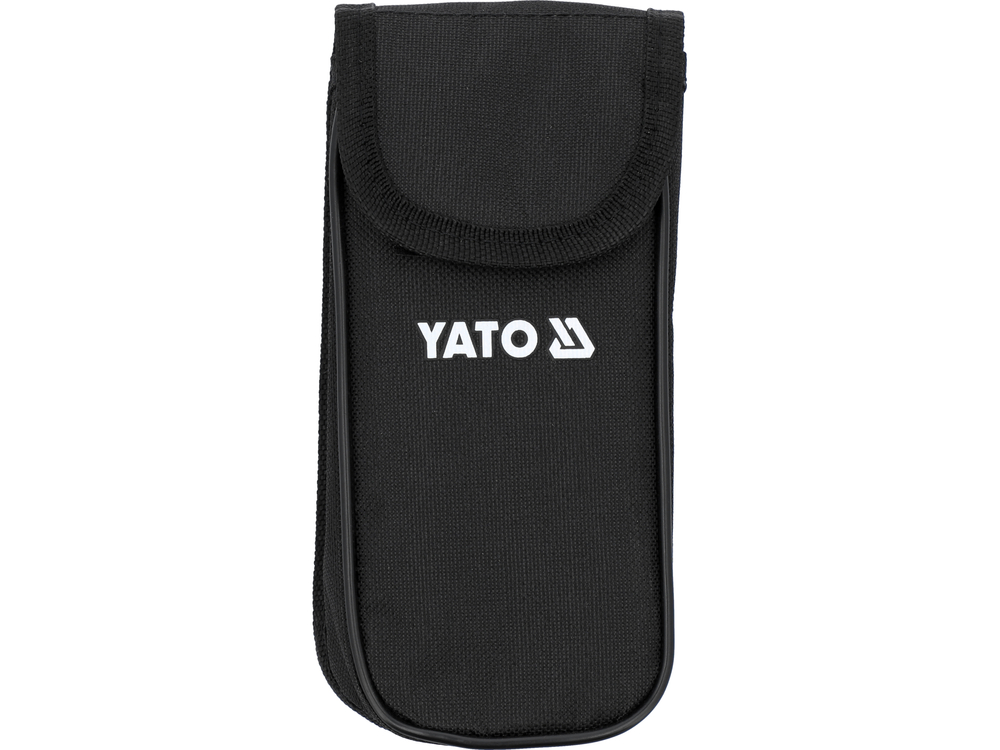

• une mallette de transport est incluse dans l'ensemble
• construction avec protection contre les surcharges
• arrêt automatique du compteur après 15 minutes d'inactivité
• possibilité de désactiver le mode d'arrêt automatique
• indicateur de piles faibles
• alimentation : deux piles de 1,5 V (AAA)

Attention !

La mesure du courant à l'aide de pinces de courant ne s'effectue que sur un seul fil, un seul câble. Si vous fixez les pinces sur un câble multiconducteur sans isoler le conducteur unique, vous obtiendrez un résultat erroné ou un flux de courant nul.
