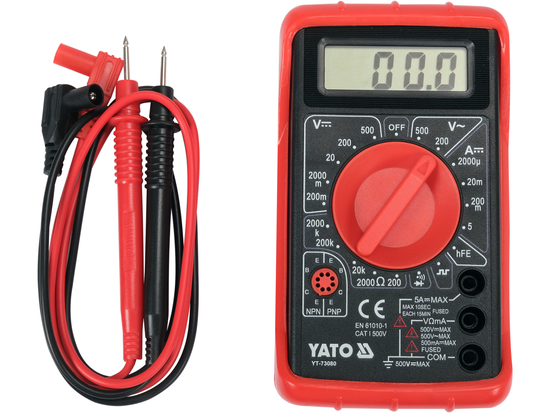

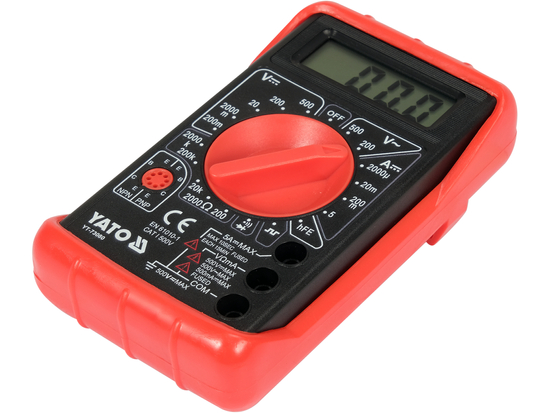

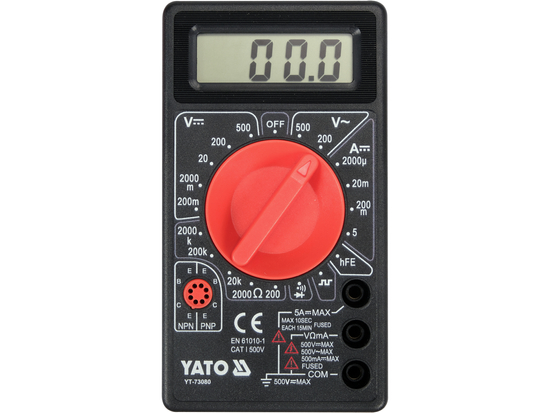

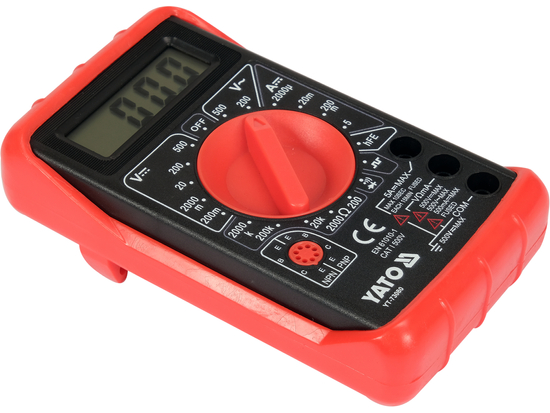

Κοινό πολύμετρο YT-73080 με χειροκίνητη κλίμακα για κάθε μέτρηση επιτρέπει την πραγματοποίηση βασικών και προχωρημένων ηλεκτρικών μετρήσεων. Αυτός είναι ο βασικός μοντέλος στην προσφορά μας. Μια επιπλέον προστασία από μηχανικές ζημιές είναι το λεγόμενο θήκη - δηλαδή μια λαστιχένια θήκη που τοποθετείται πάνω στην κατασκευή της συσκευής.

Βασικές μετρήσεις:

• μέτρηση τάσης εναλλασσόμενου ρεύματος: Ε.Ρ. 0-500 V
• μέτρηση τάσης συνεχούς ρεύματος: Σ.Ρ. 0-500 V
• μέτρηση έντασης ρεύματος συνεχούς: Σ.Ρ. 0-5 A
• μέτρηση αντίστασης: 0-2 MΩ
• δοκιμή διόδου: I_F 1 mA, U_R 3 V
• δοκιμή συνέχειας κυκλώματος: 0-30 Ω

Επιπλέον μετρήσεις:

• δοκιμή hFe τρανζίστορ: 0-1000, ενσωματωμένη μέτρηση
• γεννήτρια ορθογώνιου κύματος: 5 Vpp, 50 Hz

Ακρίβεια μέτρησης:

Παράδειγμα υπολογισμού ακρίβειας για τη μέτρηση τάσης ρεύματος εναλλασσόμενου ρεύματος AC. Υπολογισμοί για το αποτέλεσμα μέτρησης: 235 V

• η ακρίβεια του πολύμετρου YT-73080 για αυτήν την κλίμακα είναι: ±(2% + 10), ανάλυση 1 V
• υπολογισμός σφάλματος μέτρησης τύπος: (αποτέλεσμα μέτρησης x 2%) + 10 x ανάλυση
• υπολογισμοί: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Αποτέλεσμα με το σφάλμα μέτρησης για την ένδειξη 235 V = 235 ± 14,7 V*

• αποτέλεσμα με το σφάλμα μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς: 12 V = 12 ± 0,146 V

Ο πίνακας με την ανάλυση και την ακρίβεια για τη συγκεκριμένη μέτρηση βρίσκεται στο εγχειρίδιο χρήσης.

*Το πολύμετρο YT-73080 δεν διαθέτει λειτουργία μέτρησης true rms, οπότε το παραπάνω αποτέλεσμα είναι η πραγματική τιμή αποτελεσματικής τάσης AC μόνο για σωστή κυματομορφή sinusoidal.

Ενσωματωμένες λειτουργίες:

• Γεννήτρια κύματος - η ρύθμιση του κουμπιού για τη δημιουργία σήματος θα οδηγήσει το πολύμετρο να δημιουργήσει τετραγωνικό κύμα μεταξύ 5 Vpp συχνότητας περίπου 50 Hz. Το σήμα μπορεί να χρησιμοποιηθεί στην τεχνική ήχου, για παράδειγμα στη διάγνωση ηχείων
• Κράτηση δεδομένων [H] - διατήρηση της τρέχουσας τιμής που μετράται στην οθόνη

Πρόσθετες πληροφορίες:

• οθόνη LCD, μέγιστο απεικονιζόμενο αποτέλεσμα: 1999
• ήχος στην δοκιμή συνέχειας κυκλώματος για αντίσταση κάτω από 30 Ω
• αυτόματη μετάβαση από τη δοκιμή διόδου στη δοκιμή συνέχειας για αντίσταση κάτω από 30 Ω (αδυναμία ρύθμισης του πολύμετρου μόνο στη δοκιμή διόδου)

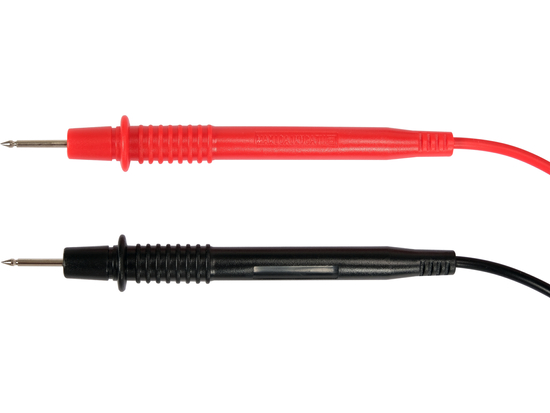

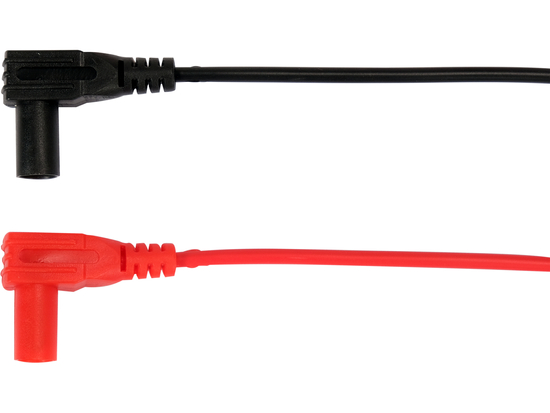

• σετ μετρητών
• κατασκευή με προστασίες υπερφόρτωσης

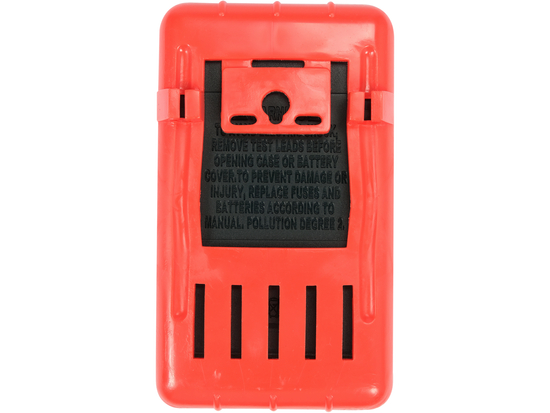

• κατασκευή από υλικό ABS + θήκη από λάστιχο για προστασία του πολύμετρου από μηχανικές ζημιές
• ένδειξη χαμηλού επιπέδου μπαταρίας
• τροφοδοσία: μπαταρία 9 V (6F22)

Οπτική περιγραφή:

Προσοχή!

Σε περίπτωση μέτρησης άγνωστων τιμών χρησιμοποιώντας πολύμετρο με χειροκίνητη αλλαγή κλίμακας με το κουμπί, πρέπει να πραγματοποιείτε τις μετρήσεις από τη μεγαλύτερη κλίμακα μέχρι την κλίμακα που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος ζημιάς της συσκευής.
