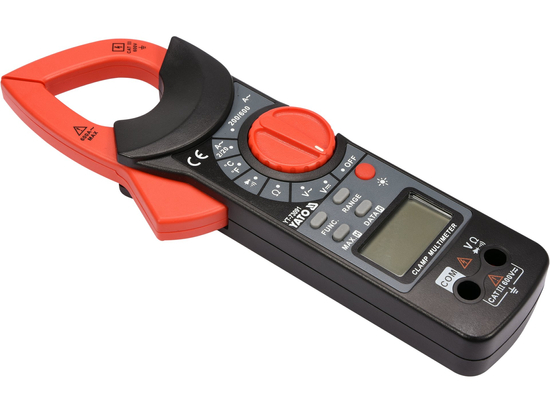

Ο γενικός μετρητής σφιγκτήρα YT-73091 με αυτόματο εύρος για τις περισσότερες ενδείξεις επιτρέπει τη διενέργεια βασικών ηλεκτρικών μετρήσεων. Ο μετρητής είναι εξοπλισμένος με σφιγκτήρα μέτρησης, ο οποίος επιτρέπει τη μέτρηση του εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο με τη μέθοδο της επαγωγής. Η μέτρηση πραγματοποιείται χωρίς να αποσυνδέεται το κύκλωμα ή να αποσυνδέεται από την πηγή ρεύματος και επιτρέπει τη μέτρηση πολύ μεγαλύτερου ρεύματος από ό,τι με τους συμβατικούς ηλεκτρικούς μετρητές.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: 0-600 V
• Μέτρηση τάσης συνεχούς ρεύματος: 0-600 V
• Μέτρηση εναλλασσόμενου ρεύματος: Α.C. 0-600 Α
• Μέτρηση αντίστασης: 0-20 MΩ
• Δοκιμή διόδου:_IF 1mA,_UR 1,48 V
• Δοκιμή συνέχειας κυκλώματος: 0-120 Ω

Πρόσθετες μετρήσεις:

• Μέτρηση θερμοκρασίας: -20 έως 1000 °C

Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: 0,5 °C:

Μέτρηση ρεύματος εναλλασσόμενου ρεύματος: Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση ρεύματος εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30 A

• Η ακρίβεια μέτρησης του μετρητή YT-73091 για αυτό το εύρος είναι : ±(2,5% + 5), ανάλυση 0,1 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2,5%) + 5 x ανάλυση
• υπολογισμός: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 1,25 A*.

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη τάσης εναλλασσόμενου ρεύματος: 235 V = 235 ± 8,525 V*
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,106 V

Ένας πίνακας με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση βρίσκεται στο εγχειρίδιο οδηγιών χρήσης.

*Ο μετρητής YT-73091 δεν διαθέτει λειτουργία μέτρησης πραγματικού rms, επομένως το παραπάνω αποτέλεσμα είναι η πραγματική rms τιμή της τάσης και του ρεύματος εναλλασσόμενου ρεύματος μόνο για μια σωστή ημιτονοειδή κυματομορφή.

Ενσωματωμένες λειτουργίες:

• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Όταν μετράτε άγνωστες τιμές με ένα μετρητή με χειροκίνητη ρύθμιση εύρους μέτρησης με το κουμπί, οι μετρήσεις θα πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά κινδυνεύει να καταστραφεί η συσκευή. Από την άλλη πλευρά, στην περίπτωση ενός πολυμέτρου με τη λειτουργία AUTO, αρκεί να κάνετε μία μέτρηση και το όργανο θα βρει αυτόματα το βέλτιστο εύρος. Ο μετρητής εκκινεί από προεπιλογή στη λειτουργία AUTO
• RANGE - χειροκίνητη αλλαγή του εύρους μέτρησης. Μια χρήσιμη λειτουργία όταν ελέγχετε πολλά από τα ίδια εξαρτήματα γνωστής τιμής, π.χ. μια σειρά αντιστάσεων. Η χειροκίνητη ρύθμιση του εύρους μειώνει σημαντικά το χρόνο τέτοιων μετρήσεων
• FUNC. - αλλαγή του τρόπου μέτρησης, π.χ. από μέτρηση θερμοκρασίας από °C σε °F, μετάβαση από έλεγχο διόδων σε έλεγχο συνέχειας κυκλώματος
• DATA HOLD - διατήρηση της τρέχουσας μετρούμενης τιμής στην οθόνη
• MAX HOLD - διατήρηση της μέγιστης τιμής μέτρησης στην οθόνη

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• οπίσθιος φωτισμός της οθόνης
• ηχητικό σήμα κατά τη δοκιμή συνέχειας κυκλώματος για αντίσταση κάτω των 50 Ω
• δυνατότητα ξεχωριστής ενεργοποίησης των δοκιμών διόδου και συνέχειας
• οι σφιγκτήρες ανοίγουν έως 37 mm και επιτρέπουν τη μέτρηση ενός μόνο καλωδίου με μέγιστη διάμετρο 37 mm

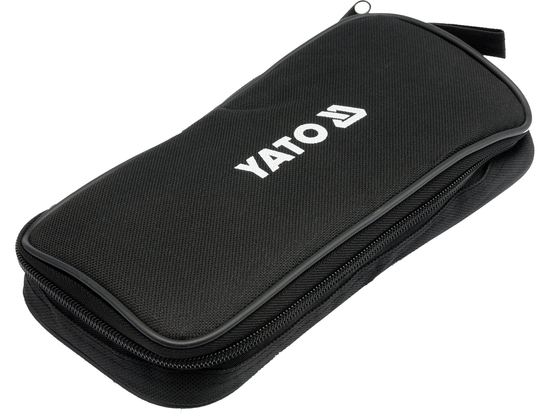

• περιλαμβάνονται αισθητήρες μέτρησης και θήκη μεταφοράς
• κατασκευή με προστασία από υπερφόρτωση
• αυτόματη απενεργοποίηση του μετρητή
• ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: δύο μπαταρίες 1,5 V (AAA)

Προσοχή!

Η μέτρηση ρεύματος με μετρητές σφιγκτήρα πραγματοποιείται μόνο σε έναν αγωγό, σε ένα μόνο καλώδιο. Η στερέωση των σφιγκτήρων σε καλώδιο πολλών αγωγών χωρίς την απομόνωση του μεμονωμένου αγωγού θα εμφανίσει λανθασμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
