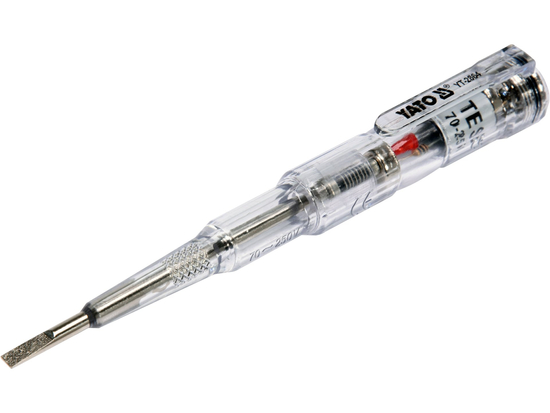

Ο ελεγκτής τάσης YT-2864 επιτρέπει την ανίχνευση της τάσης εναλλασσόμενου ρεύματος, π.χ. σε μια οικιακή πρίζα ή στα άκρα των καλωδίων, χρησιμοποιώντας δύο μεθόδους: επαφή και επαγωγή. Ο δοκιμαστής σάς επιτρέπει επίσης να πραγματοποιήσετε έλεγχο συνέχειας καλωδίων και να ελέγξετε την κατάσταση μπαταριών ή επαναφορτιζόμενων μπαταριών. Η παρουσία τάσης υποδεικνύεται από τον φωτισμό μιας λυχνίας LED που βρίσκεται στο εσωτερικό της λαβής.

Λειτουργίες του δοκιμαστή:

• Εύρος ανίχνευσης τάσης εναλλασσόμενου ρεύματος με τη μέθοδο της επαφής: 70 - 250 V
• Εύρος ανίχνευσης τάσης εναλλασσόμενου ρεύματος με τη μέθοδο επαγωγής: 70 - 600 V
• έλεγχος μπαταρίας με τη μέθοδο επαφής: 1,5 - 9 V
• έλεγχος συνέχειας καλωδίων με τη μέθοδο επαφής: 0 - 50 MΩ

Τεχνικά στοιχεία

• Συνολικό μήκος: 140 mm
• πλάτος λεπίδας: 140 mm 3,5 mm
• τροφοδοσία ρεύματος: 2x1,5 V- LR41

Μέθοδος επαφής:

Εφαρμόστε τη λεπίδα σε κύκλωμα υπό τάση. Ο φωτισμός της λυχνίας LED υποδεικνύει τη ροή ηλεκτρικού ρεύματος μέσω αυτού του εξαρτήματος. Με αυτή τη μέθοδο, δεν συνιστάται να αγγίζετε την επαφή που βρίσκεται στο πάνω μέρος της λαβής. Το άγγιγμα της επαφής δεν ενέχει κίνδυνο ηλεκτροπληξίας, αλλά αυξάνει την ευαισθησία του ελεγκτή και μπορεί να αλλοιώσει την ένδειξη.

Επαγωγική μέθοδος:

Η μέθοδος αυτή επιτρέπει την ανίχνευση τάσης εναλλασσόμενου ρεύματος σε μονωμένο καλώδιο. Για να γίνει αυτό, πιάστε τον ελεγκτή από το μονωμένο μέρος της λεπίδας και φέρτε την επαφή στο πάνω μέρος της λαβής κοντά στο μονωμένο καλώδιο. Όταν ανάψει η λυχνία LED, υποδεικνύει ότι το υπό δοκιμή καλώδιο βρίσκεται υπό τάση. Η ευαισθησία της μεθόδου μπορεί να αυξηθεί πιάνοντας τον ελεγκτή από το μη μονωμένο μέρος της λεπίδας. Η μέθοδος αυτή επιτρέπει επίσης την "μη-επαφή" ανίχνευση ενός σπασίματος σε ένα ηλεκτροφόρο καλώδιο υπό τάση. Στο σημείο της θραύσης, ο ελεγκτής θα σταματήσει να σηματοδοτεί την παρουσία τάσης.

Έλεγχος της κατάστασης της μπαταρίας:

Ο ελεγκτής σας επιτρέπει να ελέγχετε την κατάσταση των μπαταριών ή των επαναφορτιζόμενων μπαταριών που έχουν σχεδιαστεί για την τροφοδοσία διαφόρων ηλεκτρικών συσκευών μεταξύ 1,5 V και 9 V. Τοποθετήστε τη λεπίδα του tester στον ακροδέκτη της μπαταρίας με την ένδειξη "+", αγγίξτε την επαφή στο πάνω μέρος της λαβής και, στη συνέχεια, αγγίξτε τον ακροδέκτη της μπαταρίας με την ένδειξη "-". Όταν ανάψει η λυχνία LED, υποδεικνύει ότι η μπαταρία ή η επαναφορτιζόμενη μπαταρία είναι φορτισμένη. Μην χρησιμοποιείτε αυτή τη μέθοδο για τη δοκιμή μπαταριών ή συσσωρευτών με υψηλότερες ονομαστικές τιμές τάσης. Μην δοκιμάζετε μπαταρίες ή συσσωρευτές που είναι συνδεδεμένοι σε ηλεκτρικό κύκλωμα.

Έλεγχος της συνέχειας του καλωδίου:

Η συνέχεια του καλωδίου ελέγχεται τοποθετώντας τη λεπίδα στο ένα άκρο του καλωδίου και, κρατώντας την επαφή στο πάνω μέρος της λαβής, πιάστε το άλλο άκρο του καλωδίου. Ο φωτισμός της λυχνίας LED υποδεικνύει τη συνέχεια του ελεγχόμενου καλωδίου. Απαγορεύεται ο έλεγχος της συνέχειας ηλεκτροφόρων καλωδίων ή καλωδίων σε ηλεκτρικό κύκλωμα με τη μέθοδο αυτή.
