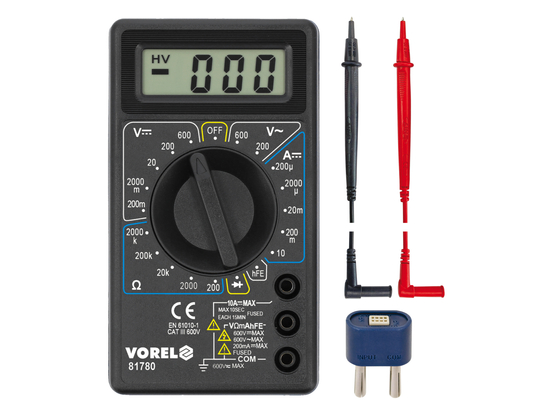

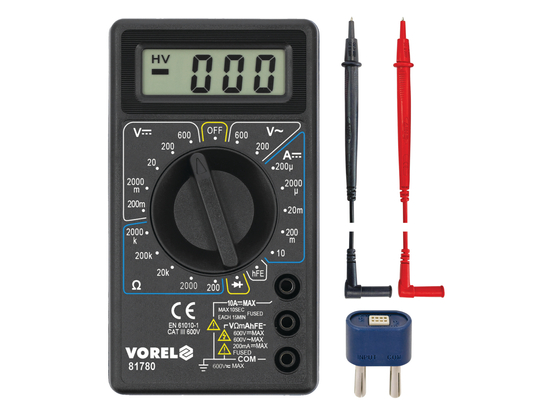

Ο μετρητής γενικής χρήσης 81780 με χειροκίνητο εύρος για κάθε μέτρηση επιτρέπει τη λήψη βασικών ηλεκτρικών μετρήσεων.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: 0-500 V
• Μέτρηση τάσης συνεχούς ρεύματος: 0-500 V
• Μέτρηση ρεύματος DC: DC 0-5 A
• Μέτρηση αντίστασης: 0-2 MΩ
• Δοκιμή διόδου:_IF 1 mA,_UR 1,5 V

Πρόσθετες μετρήσεις:

• 0-1000, ενσωματωμένη υποδοχή μέτρησης

Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης:

Μέτρηση τάσης εναλλασσόμενου ρεύματος: Παράδειγμα προσδιορισμού ακρίβειας για μέτρηση τάσης εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 235 V

• Η ακρίβεια μέτρησης του μετρητή 81780 για αυτό το εύρος είναι: ±(1,2% + 10), ανάλυση 1 V
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2%) + 10 x ανάλυση
• υπολογισμός: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 235 V = 235 ± 12,82 V*

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,08 V

Ανατρέξτε στις οδηγίες λειτουργίας για έναν πίνακα με την ανάλυση και την ακρίβεια της μέτρησης.

*Ο μετρητής 81780 δεν διαθέτει λειτουργία μέτρησης πραγματικού rms, επομένως το παραπάνω αποτέλεσμα είναι εκ των πραγμάτων σωστό μόνο για ένα έγκυρο ημιτονοειδές κύμα.

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• Περιλαμβάνονται αισθητήρες μέτρησης
• κατασκευή με προστασία υπερφόρτωσης
• πλαστικό περίβλημα
• Ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: μπαταρία 9 V (6F22)

Προσοχή!

Όταν μετράτε άγνωστες τιμές με ένα μετρητή με χειροκίνητη αλλαγή εύρους με τη χρήση του επιλογέα, εκτελείτε διαδοχικά μετρήσεις από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά κινδυνεύει να καταστραφεί το όργανο.
