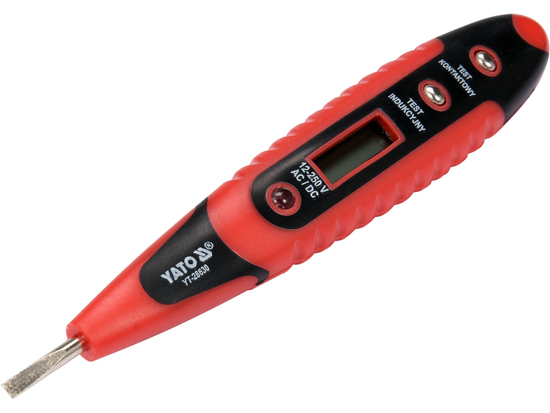

Ο ηλεκτρικός δείκτης YT-28630 με οθόνη LCD επιτρέπει τη διαπίστωση της παρουσίας ηλεκτρικής τάσης εναλλασσόμενου και συνεχούς ρεύματος, την ανίχνευση της τάσης εναλλασσόμενου ρεύματος με τη μέθοδο της επαγωγής και τη διενέργεια δοκιμής συνέχειας καλωδίων. Η παρουσία τάσης υποδεικνύεται από την ένδειξη στην οθόνη LCD και από το άναμμα μιας λυχνίας LED.

Λειτουργίες ενδείξεων:

• ανίχνευση τάσης εναλλασσόμενου και συνεχούς ρεύματος με τη μέθοδο επαφής: 12 - 250 V
• Ανίχνευση τάσης εναλλασσόμενου ρεύματος με τη μέθοδο επαγωγής
• δοκιμή συνέχειας καλωδίων

Τεχνικά στοιχεία:

• 145 mm
• πλάτος λεπίδας: 3,0 mm
• οθόνη LCD με οπίσθιο φωτισμό εμφανίζει τα αποτελέσματα των μετρήσεων σε εύρος έως: 12, 36, 55, 110 και 220 βολτ
• φωτεινή ένδειξη (LED)
• τροφοδοτικό: 3x1,5 V- LR41

Μέθοδος επαφής:

Εφαρμόστε το άκρο σε ένα υπό τάση κύκλωμα. Στην οθόνη θα εμφανιστούν οι τιμές τάσης και μια αναμμένη δίοδος υποδεικνύει τη ροή ηλεκτρικού ρεύματος μέσω του εξαρτήματος. Η οθόνη θα δείχνει την υψηλότερη περιοχή τάσης για το υπό δοκιμή κύκλωμα και όλες τις χαμηλότερες περιοχές, π.χ. όταν μετράτε την τάση από μια οικιακή πρίζα 230 V, η οθόνη θα δείχνει [12, 36, 55, 110, 220], υποδεικνύοντας μια τάση πάνω από 220 V. Η οθόνη υποδεικνύει τις σωστές περιοχές τάσης για κυματομορφές εναλλασσόμενου ρεύματος ενώ κρατάτε πατημένο το πεδίο "Contact Test" (Δοκιμή επαφής). Για κυματομορφές συνεχούς ρεύματος, οι σωστές περιοχές εμφανίζονται όταν κρατάτε πατημένο το πεδίο "Δοκιμή επαγωγής".

Επαγωγική μέθοδος:

Αυτή η μέθοδος επιτρέπει την ανίχνευση τάσης εναλλασσόμενου ρεύματος σε μονωμένο καλώδιο. Για να το κάνετε αυτό, τοποθετήστε το δάχτυλό σας στο πεδίο "Induction test" (δοκιμή επαγωγής) και φέρτε το άκρο κοντά στον μονωμένο αγωγό. Η παρουσία του συμβόλου του κεραυνού στην οθόνη LCD υποδεικνύει την παρουσία τάσης. Η μέθοδος αυτή επιτρέπει επίσης την "μη-επαφή" ανίχνευση μιας διακοπής σε ένα ηλεκτροφόρο καλώδιο υπό τάση. Στο σημείο της διακοπής, ο ελεγκτής θα σταματήσει να σηματοδοτεί την παρουσία τάσης.

Έλεγχος της συνέχειας ενός καλωδίου:

Η συνέχεια του καλωδίου ελέγχεται εφαρμόζοντας τη λεπίδα του ελεγκτή στο ένα άκρο του καλωδίου και, κρατώντας πατημένο το πλαίσιο "Δοκιμή επαφής", πιάστε το άλλο άκρο του καλωδίου. Ο φωτισμός της λυχνίας LED υποδεικνύει τη συνέχεια του ελεγχόμενου καλωδίου. Απαγορεύεται ο έλεγχος της συνέχειας ηλεκτροφόρων καλωδίων ή καλωδίων σε ηλεκτρικό κύκλωμα με τη μέθοδο αυτή.

Προειδοποιήσεις σχετικά με τη χρήση:
