Ο μετρητής σφιγκτήρων YT-73090 είναι εξοπλισμένος με σφιγκτήρες για τη μέτρηση του ρεύματος εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο με τη μέθοδο της επαγωγής. Αυτό καθιστά δυνατή τη μέτρηση πολύ υψηλότερων ρευμάτων από τους συμβατικούς ηλεκτρικούς μετρητές. Ο μετρητής αποτελεί συμπληρωματικό εξάρτημα του μετρητή γενικής χρήσης YT-73085, καθώς και οποιουδήποτε μετρητή γενικής χρήσης που μετρά στην περιοχή των millivolt.

Βασικές μετρήσεις:

• Μέτρηση ρεύματος εναλλασσόμενου ρεύματος: 0-600 A

Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης: Ακρίβεια μέτρησης:

Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση ρεύματος εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30 A

• Η ακρίβεια μέτρησης του μετρητή YT-73090 για αυτό το εύρος είναι : ±(2% + 0,5), ανάλυση 1 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2%) + 0,5 x ανάλυση
• υπολογισμός: (30 x 2%) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A

Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 1,25 A.

Ένας πίνακας με την ανάλυση και την ακρίβεια για την εκάστοτε μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

Πρόσθετες πληροφορίες:

• και επιτρέπουν τη μέτρηση ενός μόνο αγωγού με μέγιστη διάμετρο έως 20 mm.
• Ρύθμιση του εύρους μέτρησης σε 2 στάδια: έως 200 Α και έως 600 Α

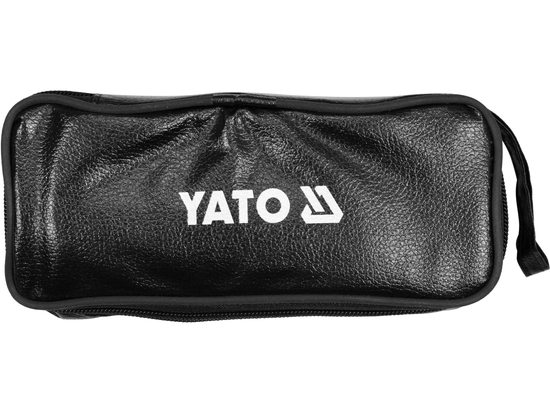

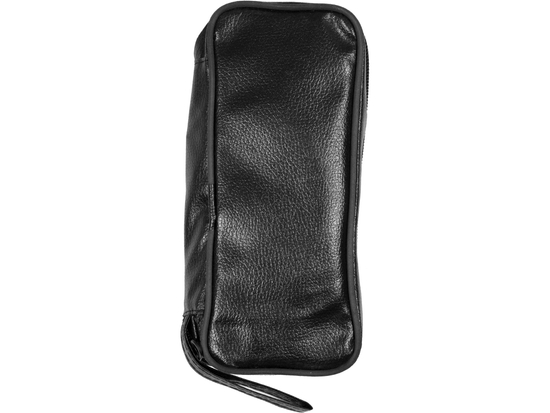

• περιλαμβάνεται θήκη μεταφοράς και αισθητήρες

Προσοχή!

Η μέτρηση ρεύματος με σφιγκτήρες ρεύματος πραγματοποιείται μόνο σε έναν αγωγό, σε ένα καλώδιο. Η σύσφιξη των σφιγκτήρων σε καλώδιο πολλών αγωγών χωρίς απομόνωση του μεμονωμένου αγωγού θα εμφανίσει λανθασμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
