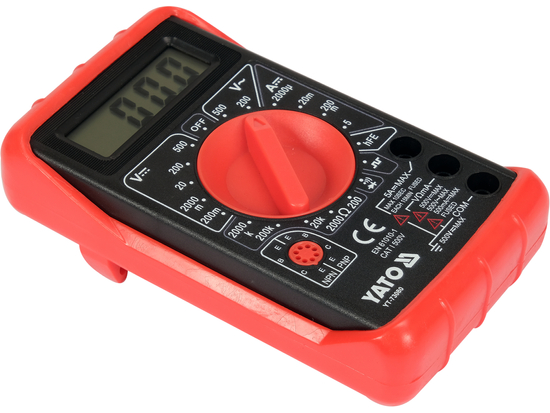

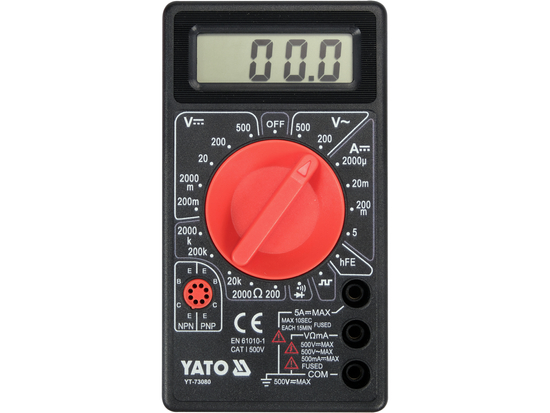

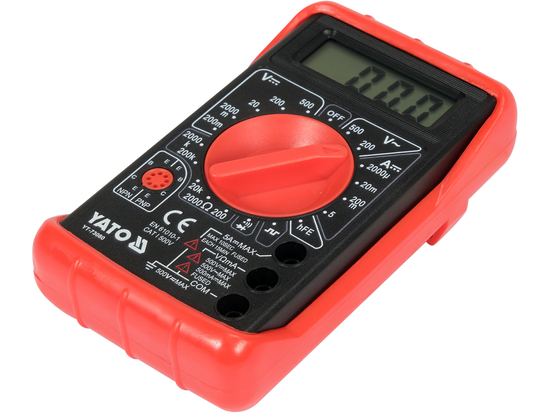

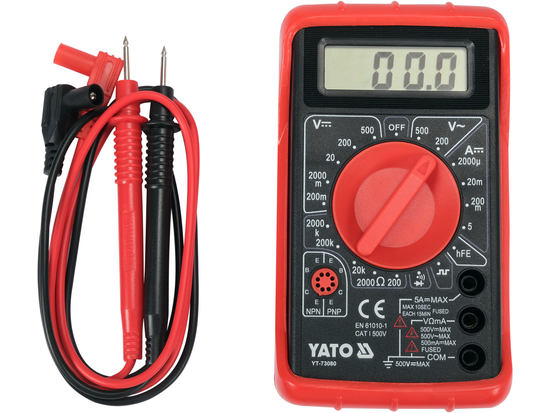

Az YT-73080 univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. Ez az alapmodell a kínálatunkban. További védelmet nyújt a mechanikai sérülések ellen az úgynevezett holster - amely egy, a készülék háza fölé feszített gumiburkolat.

Alapmérések

• Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-500 V
• Egyenáramú feszültségmérés: EGYENÁRAM 0-500 V
• Egyenáram mérése: 0-5 A
• ellenállásmérés: 0-2 MΩ
• diódateszt:_IF 1 mA,_UR 3 V
• áramkör folytonossági teszt: 0-30 Ω

További mérések:

• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
• téglalap alakú hullámforma generátor: 5 Vpp, 50 Hz

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• Az YT-73080 mérőműszer mérési pontossága ebben a tartományban a következő: ±(2% + 10), felbontás 1 V
• A mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
• számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 14,7 V*.

• A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázatot lásd a kezelési útmutatóban.

*Az YT-73080 mérő nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valós effektív értéke normál szinuszos hullámforma esetén.

Beépített funkciók:

• Hullámforma-generátor - a gombot jelgenerálásra állítva a mérőműszer egy 5 Vpp csúcstól csúcsig terjedő, kb. 50 Hz frekvenciájú téglalap alakú hullámformát hoz létre. A jel felhasználható az audiótechnikában, pl. hangszóró diagnosztikára.
• DATA HOLD [H] - megtartja az aktuálisan mért értéket a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• akusztikus jel a folytonossági vizsgálatban 30 Ω alatti ellenállások esetén
• automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 30 Ω alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

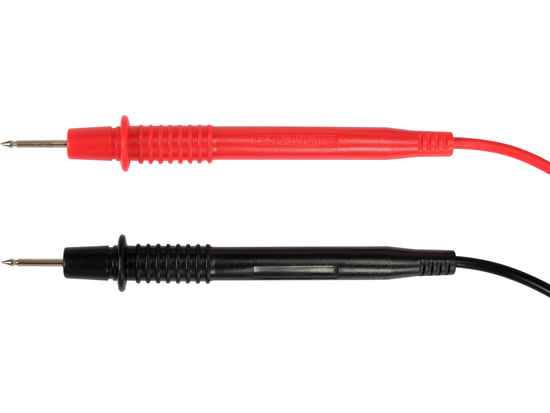

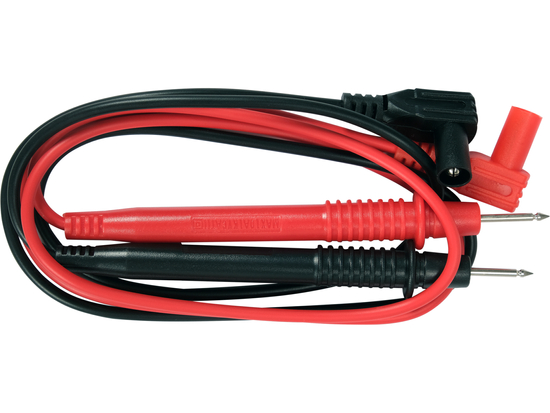

• mellékelt mérőszondák
• túlterhelés elleni védelemmel ellátott konstrukció

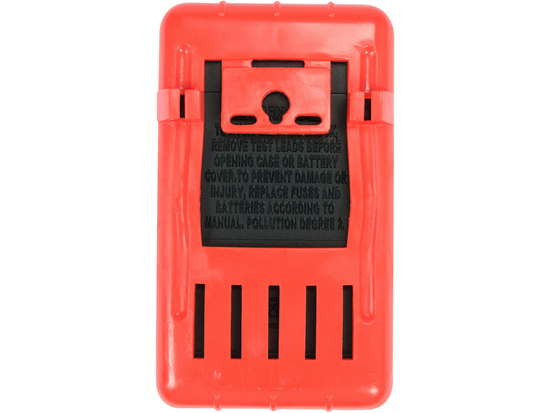

• ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os elem (6F22)

Vigyázat!

Ismeretlen értékek mérése esetén egy olyan mérőműszerrel, amelynek tartományváltása kézzel, a gomb segítségével történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.
