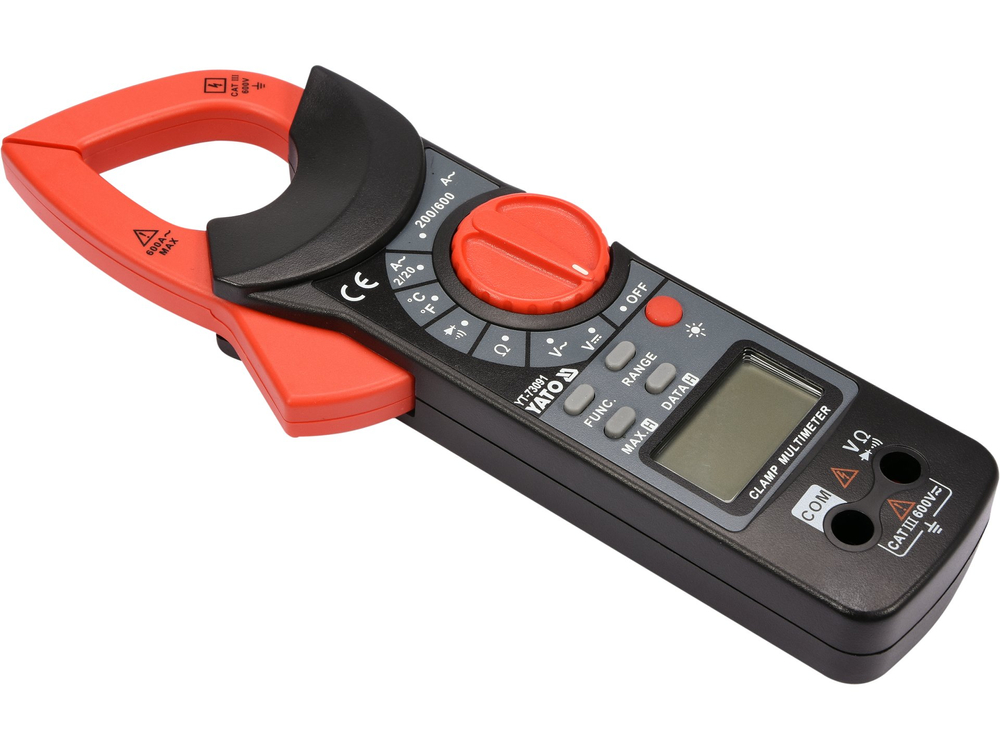

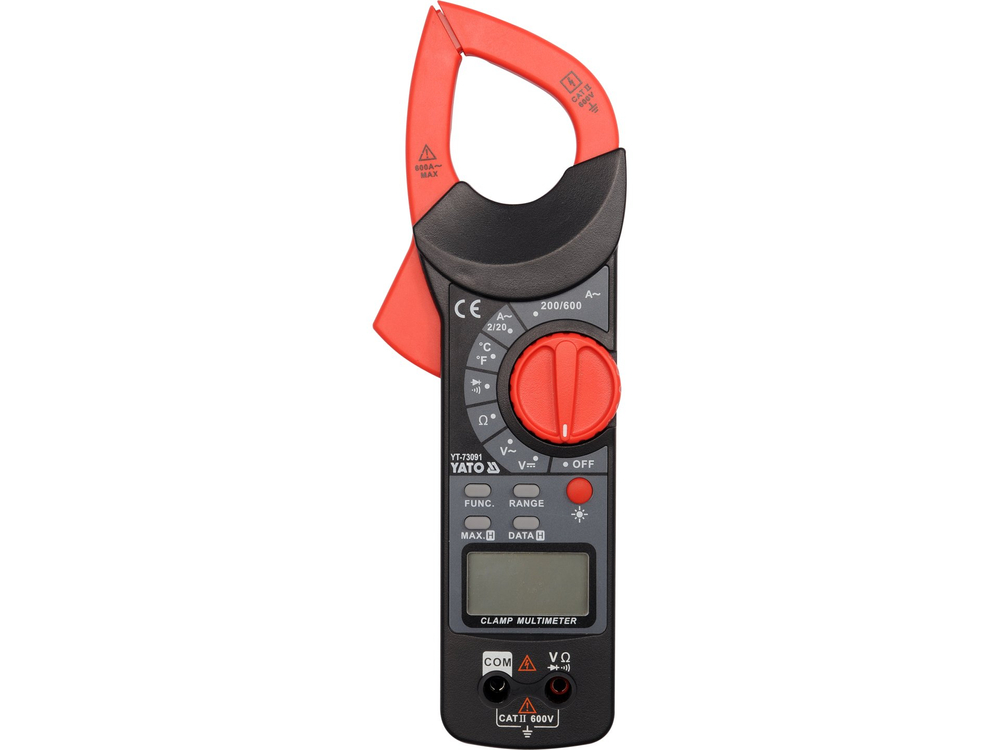

Az YT-73091 univerzális bilincsmérő a legtöbb jelzés automatikus tartományával lehetővé teszi az alapvető elektromos mérések elvégzését. A mérőműszer mérőcsipesszel van felszerelve, amely lehetővé teszi a váltakozó áram mérését egyetlen vezetékben induktív módszerrel. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztása nélkül történik, és sokkal nagyobb áram mérését teszi lehetővé, mint a hagyományos elektromos mérőkkel.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: 0-600 V
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-600 A
• ellenállásmérés: 0-20 MΩ
• diódateszt:_IF 1mA,_UR 1,48 V
• áramkör folytonossági teszt: 0-120 Ω

További mérések:

• Hőmérsékletmérés: -20 és 1000 °C között

Mérési pontosságok:

Példa a pontosság meghatározására a váltakozó áramú mérésnél. Számítás a mérési eredményre: 30 A

• Az YT-73091 mérőműszer mérési pontossága ebben a tartományban : ±(2,5% + 5), felbontás 0,1 A
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2,5%) + 5 x felbontás
• számítás: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

A mérési hibát is tartalmazó eredmény 30 A jelzésére = 30 ± 1,25 A*.

• Az eredmény a mérési hibával együtt a váltakozó feszültség kijelzéséhez: 235 V = 235 ± 8,525 V*
• eredmény a mérési hibával együtt az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,106 V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati utasításban található.

*Az YT-73091 mérő nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség és áram valódi effektív értéke helyes szinuszos hullámforma esetén.

Beépített funkciók:

• AUTO - automatikus mérési tartománybeállítás. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek a mérési tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig kell egymás után elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét
• FUNC. - a mérési mód váltása, pl. hőmérsékletmérésről °C-ról °F-ra, diódavizsgálatról áramkör folytonossági vizsgálatra való átváltás.
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn
• MAX HOLD - a maximális mérési érték megtartása a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• a képernyő háttérvilágítása
• hangjelzés az áramkör folytonosságának vizsgálatakor 50 Ω alatti ellenállás esetén
• lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására
• a bilincsek 37 mm-ig nyílnak, és lehetővé teszik egyetlen, legfeljebb 37 mm átmérőjű vezeték mérését

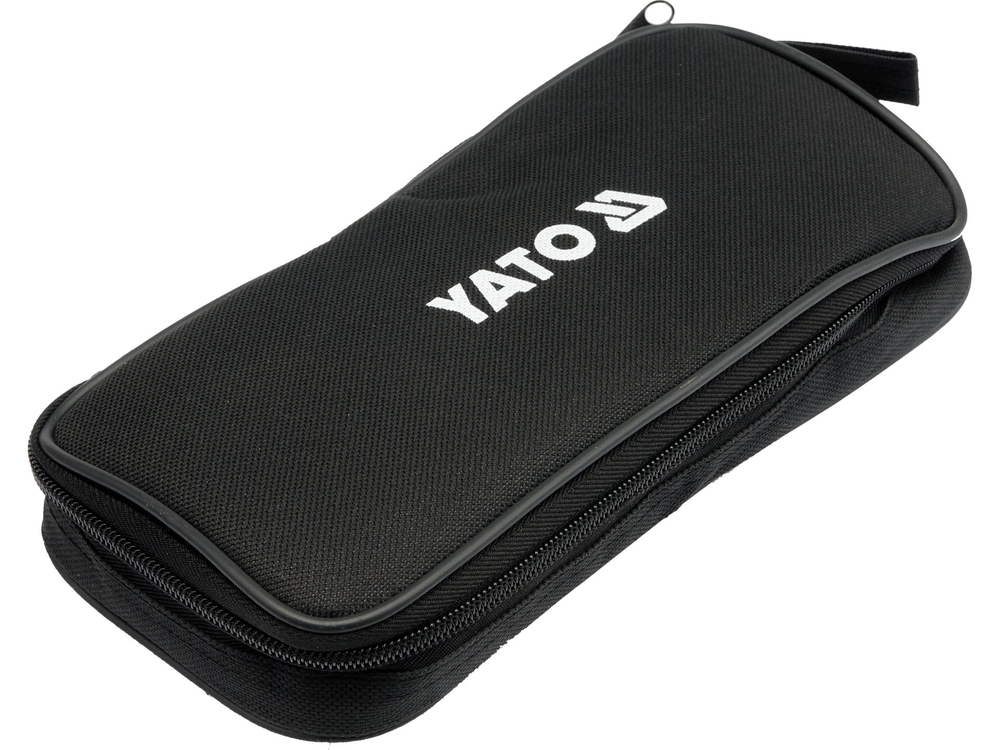

• a mérőszondák és a hordtáska tartozék
• túlterhelés elleni védelemmel ellátott konstrukció
• a mérő automatikus kikapcsolása
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AAA) elemmel

Vigyázat!

Az árammérés bilincses mérővel csak egyetlen vezetőn, egyetlen huzalon végezhető. Ha a bilincseket többvezetékes kábelre rögzíti anélkül, hogy az egyetlen vezetőt leválasztaná, hibás eredményt vagy nulla áramáramot fog mutatni.
