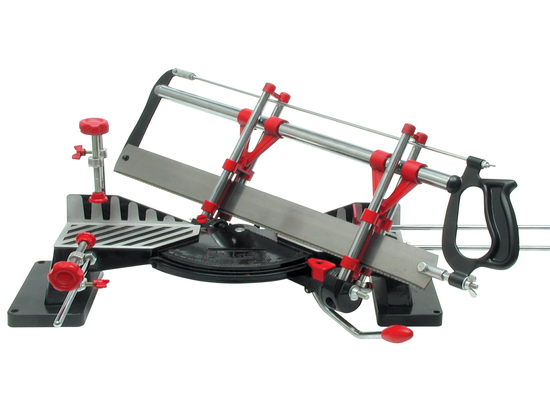

Vorel 550 mm-es ferde fűrész, amelyet idomok precíziós vágására terveztek. A gérdfűrész lehetővé teszi az anyagok kimért szögben történő vágását.

• Vízszintes vágási szög: 45; 55; 60; 72; 90 fok
• függőleges vágási szög: +/- 45 fok
• max. vágási szélesség 120 mm
• maximális vágási magasság: 110 mm
• a penge méretei, hosszúság x szélesség: 550 x 45 mm

A vágási magasság az ütközőgyűrű magasságának beállításával állítható.

Alkalmazás/használat

• különösen alkalmas keretezéshez, szegélylécek és burkolatok vágásához, mindenféle befejező és díszítő munkához
• a távtartók lehetővé teszik a gyors beállítást és a reprodukálható munkadarabok vágását

Alkalmazás

Először állítsa be a kívánt vágási szöget. Ehhez a kar segítségével mozgassa a fűrészt a kívánt pozícióba.

Afűrész lehetővé teszi a vágási szög beállítását a függőleges síkban is. Ehhez lazítsa meg a forgó kar mindkét végén lévő szárnyas anyákat, állítsa be a kívánt vágási szöget a függőleges síkban, majd húzza meg a szárnyas anyákat erősen és biztonságosan, rögzítve a beállított vágási szöget.

Emelje fel a fűrészt, és helyezze a munkadarabot a munkaasztalra. Rögzítse a munkadarabot az asztalhoz egy bilincs segítségével. A szorító lehetővé teszi a vágási hossz beállítását, különösen több azonos hosszúságú darab vágása esetén.

Fogja meg a fűrészt a fogantyúnál fogva, és kezdje el a vágást. Vágáskor csak annyi nyomást alkalmazzon, amennyi a biztonságos és hatékony munkavégzéshez szükséges.

A csomag tartalma: A fűrészgépet a következők szerint kell felszerelni: 1:

• Fűrészasztal
• műanyag talp
• fűrészlap rögzítés
• vezetősínek
• fűrészlap

Műszaki adatok:

• hossz [mm]: 550
• szélesség [mm]: 45
• vastagság [mm]: 1.0

Használati figyelmeztetések:
