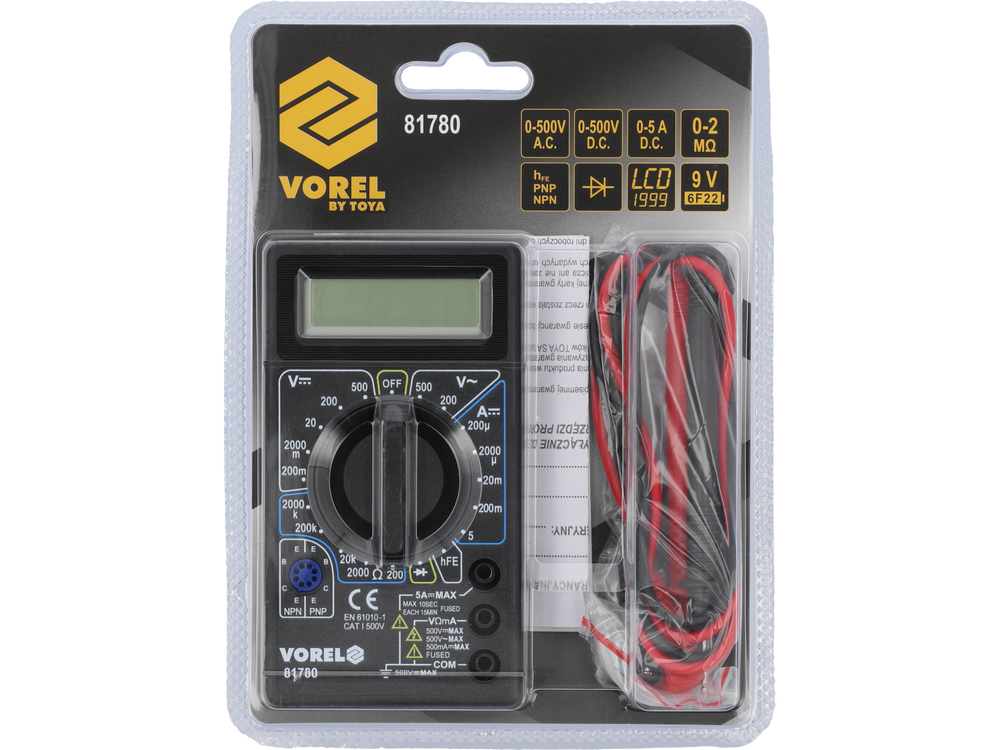

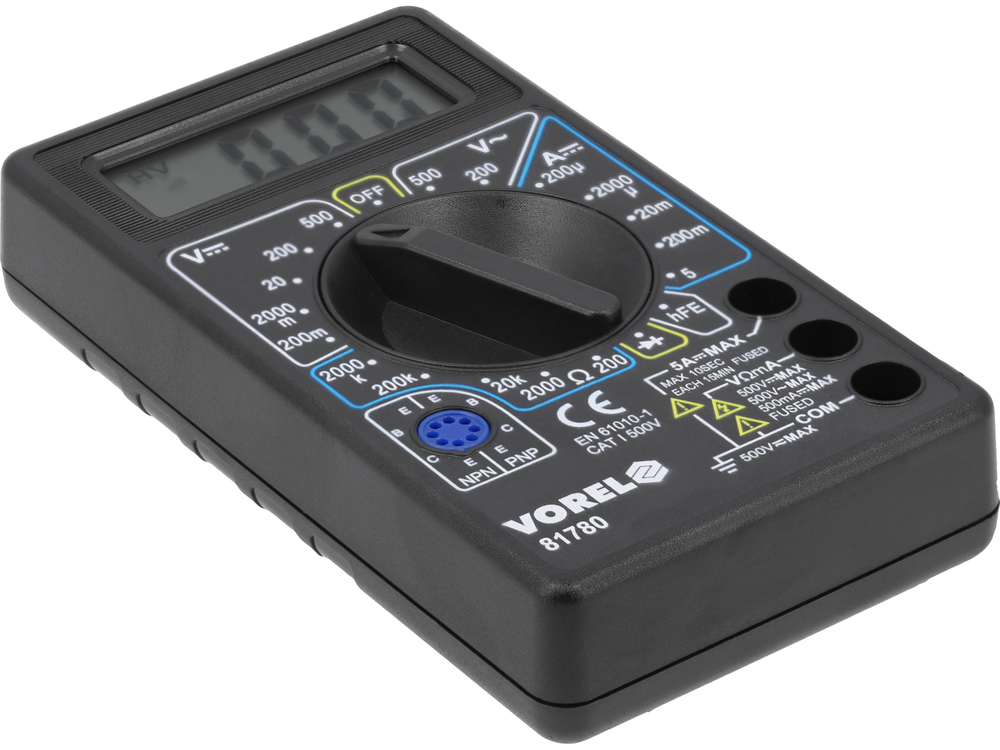

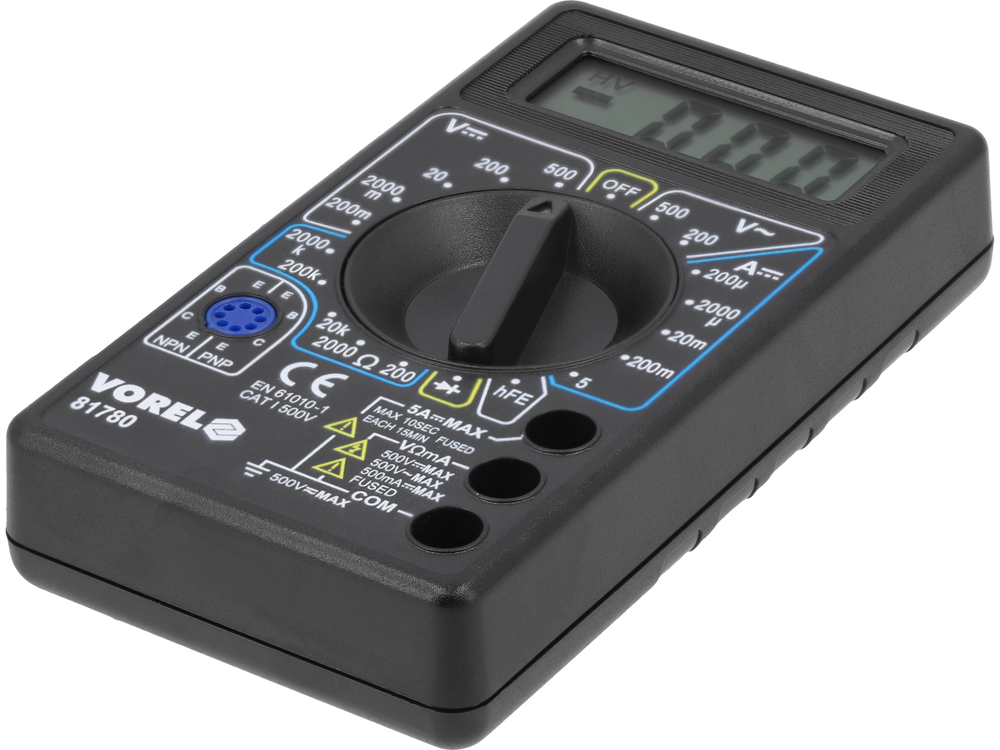

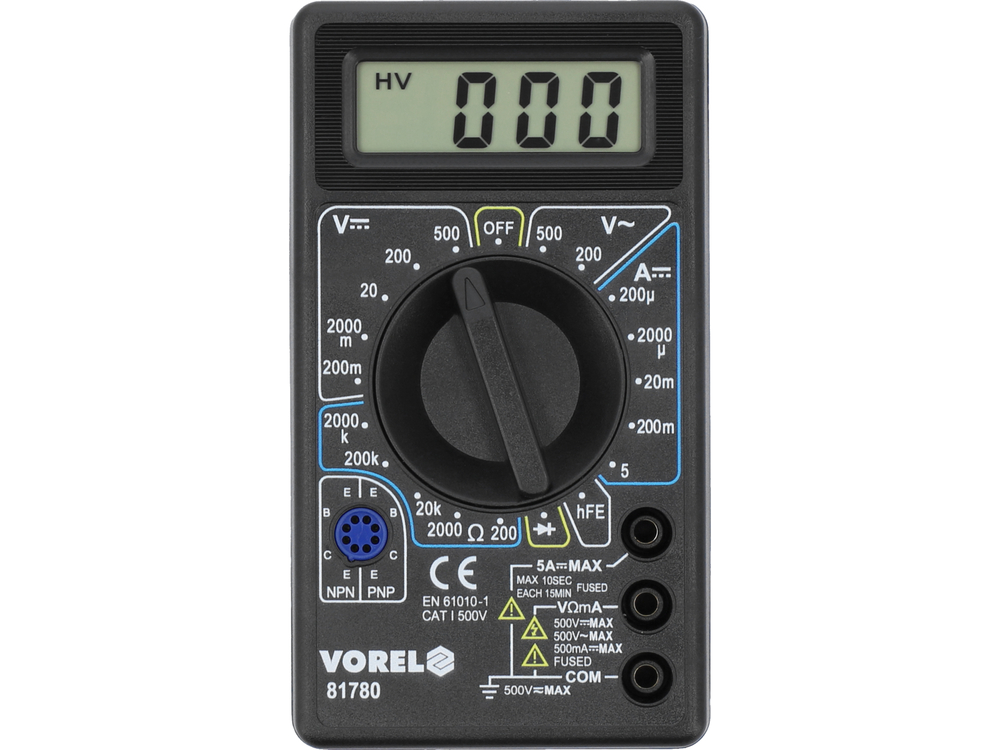

A 81780-as univerzális mérőműszer kézi mérési tartományokkal lehetővé teszi az alapvető elektromos mérések elvégzését.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-500 V
• Egyenáramú feszültségmérés: EGYENÁRAM 0-500 V
• Egyenáram mérése: 0-5 A
• ellenállásmérés: 0-2 MΩ
• diódateszt:_IF 1 mA,_UR 1,5 V

További mérések:

• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• A 81780-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 10), felbontás 1 V
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
• számítás: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 12,82 V*.

• A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,08 V

A mérés felbontását és pontosságát tartalmazó táblázatot lásd a kezelési útmutatóban.

*A 81780-as mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak érvényes szinuszhullám esetén tényszerűen helyes.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999

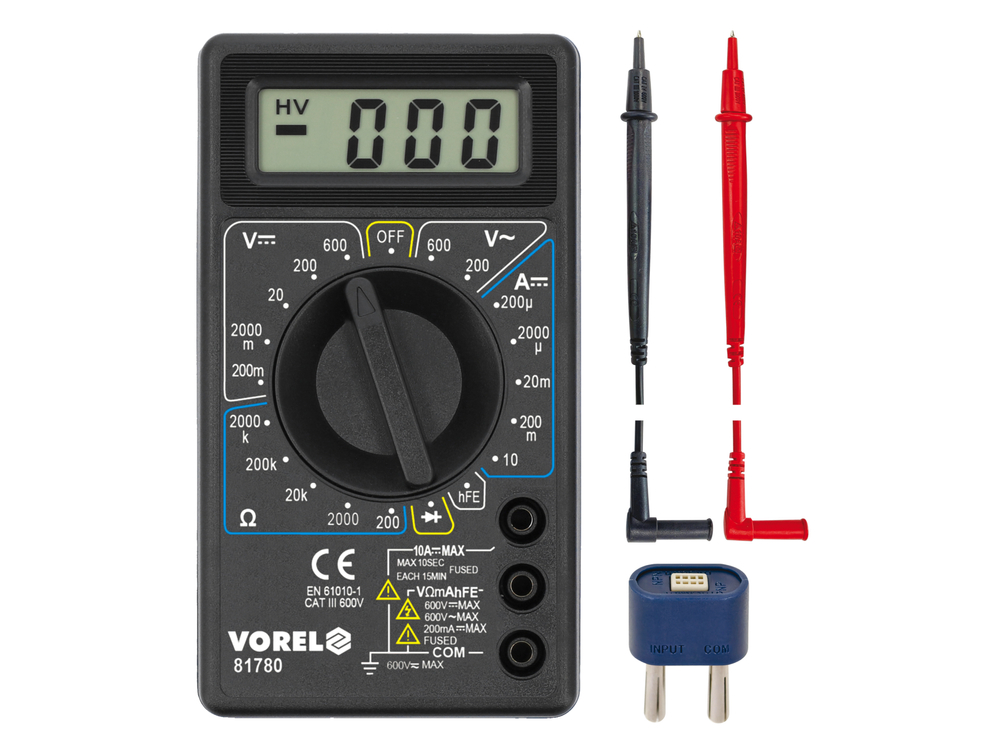

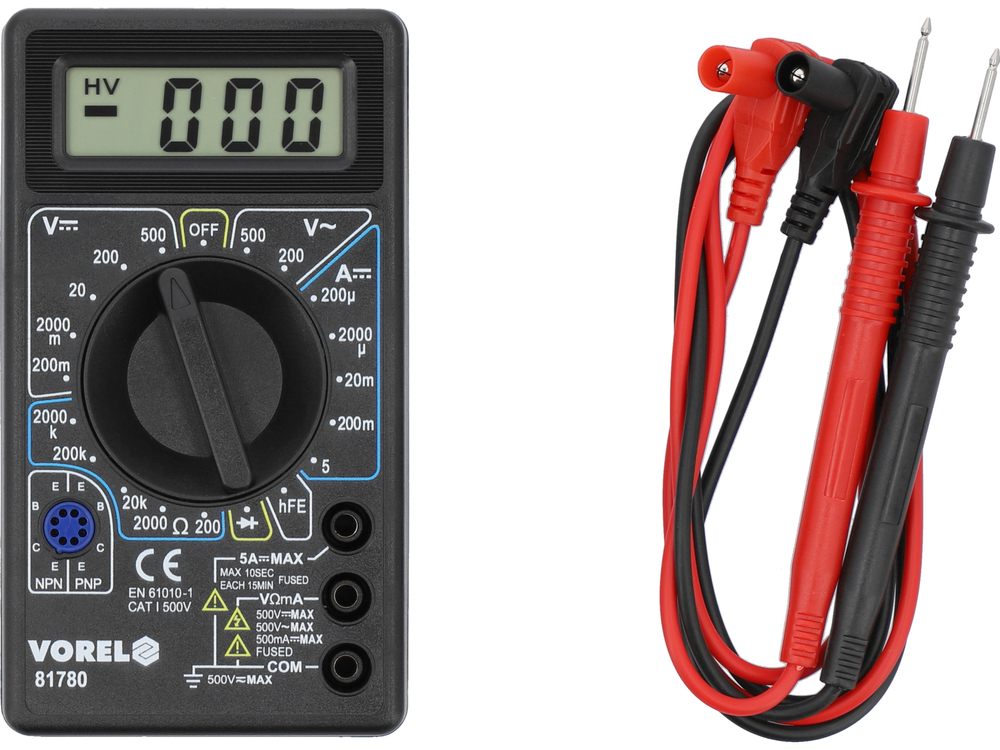

• mellékelt mérőszondák
• túlterhelés elleni védelemmel ellátott konstrukció
• műanyag ház
• alacsony töltöttségi szint jelző
• tápellátás: 9 V-os elem (6F22)

Vigyázat!

Ismeretlen értékek mérésekor a tárcsa segítségével manuális tartományváltással rendelkező mérőműszerrel a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után végezze a méréseket - ellenkező esetben a műszer károsodását kockáztatja.
