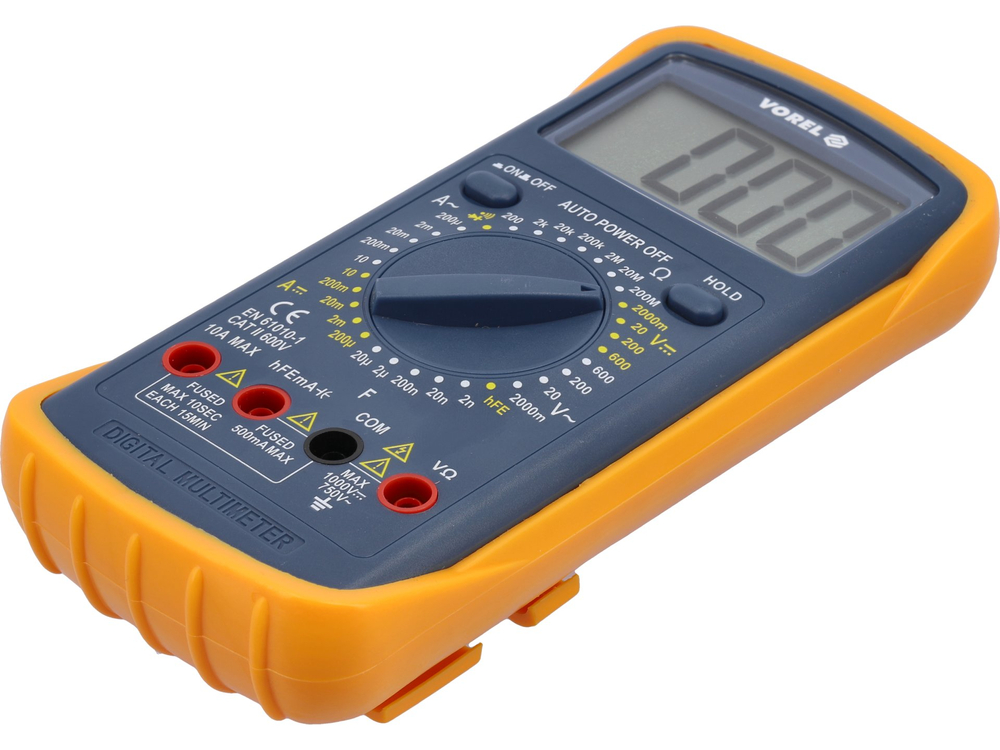

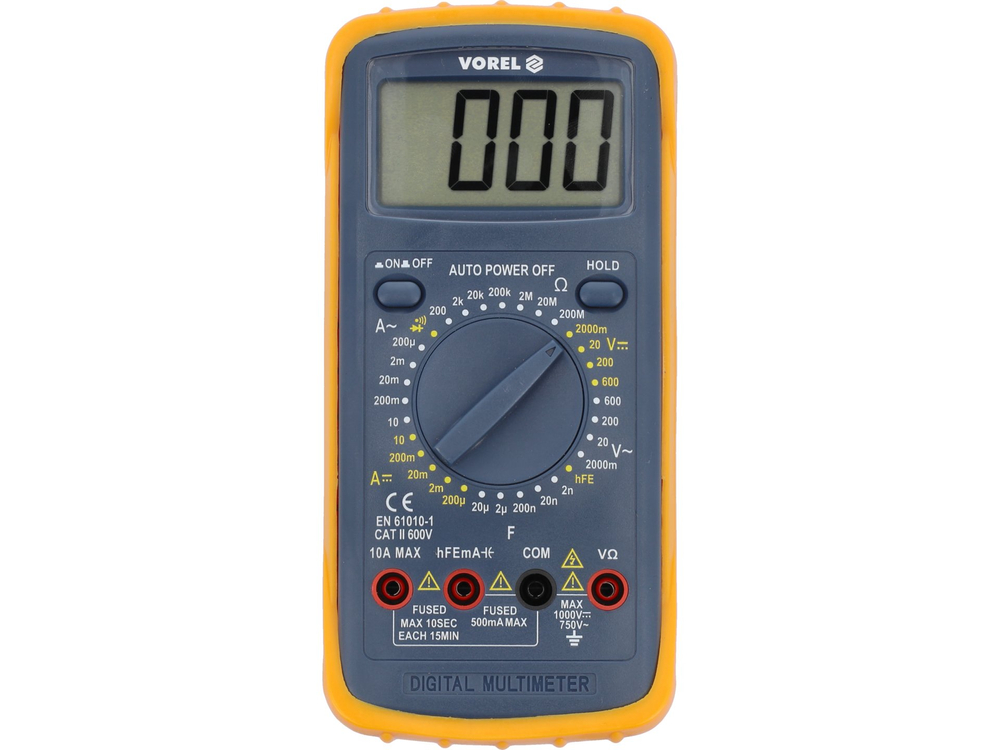

A 81783-as univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A mechanikai sérülések elleni további védelmet az úgynevezett holster - azaz a készülék házára feszített gumiburkolat - biztosítja.

Alapmérések:

• Váltakozó áramú feszültség mérése: 0-600 V
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-10 A
• egyenáramú mérés: 0-10 A
• ellenállásmérés: 0-200 MΩ
• diódateszt:_IF 1 mA,_UR 2,8 V
• áramkör folytonossági teszt: 0-30 Ω

További mérések:

• 0-20 μF

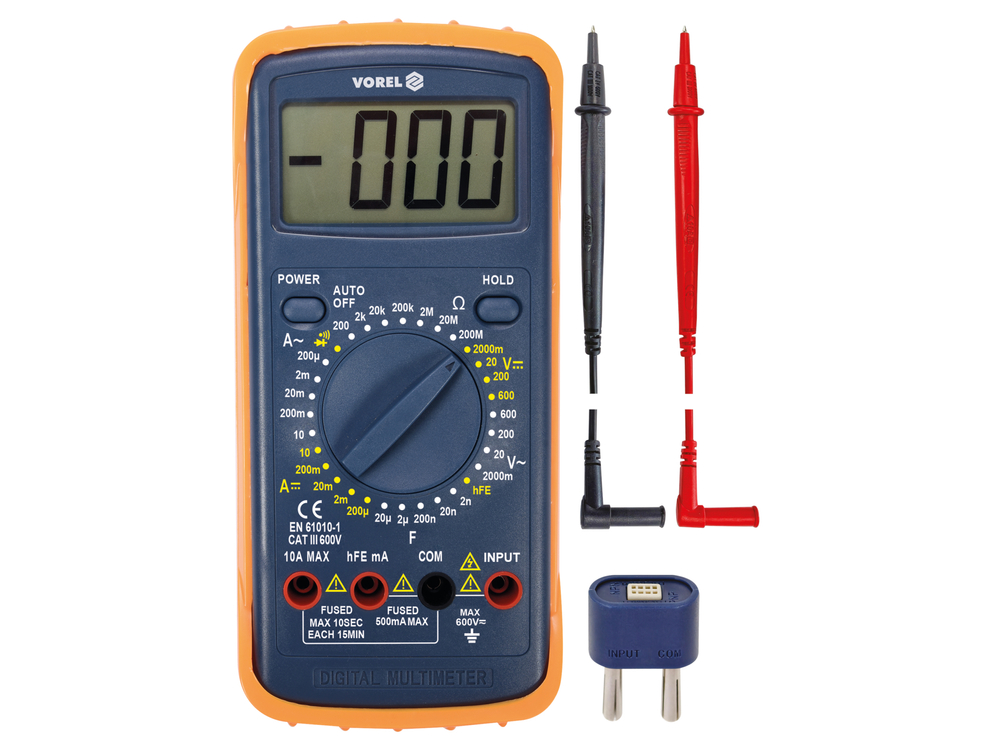

• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• A 81783-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 5), felbontás 1 V
• A mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 5 x felbontás
• számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 7,82 V*.

• Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,08
• eredmény a mérési hibával együtt a váltakozó áramú mérés jelzésére: 8A = 8 ± 0,26 A*

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

*A 81783-as mérőműszer nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valódi effektív értéke helyes szinuszos hullámforma esetén.

Beépített funkciók:

• DATA HOLD - megtartja az aktuálisan mért értéket a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• hangjelzés a folytonossági vizsgálatban 30 Ω alatti ellenállás esetén
• automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 30 Ω alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

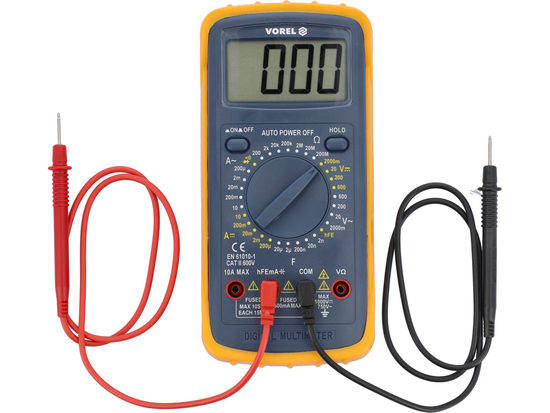

• mellékelt mérőszondák
• túlterhelés elleni védelemmel ellátott konstrukció

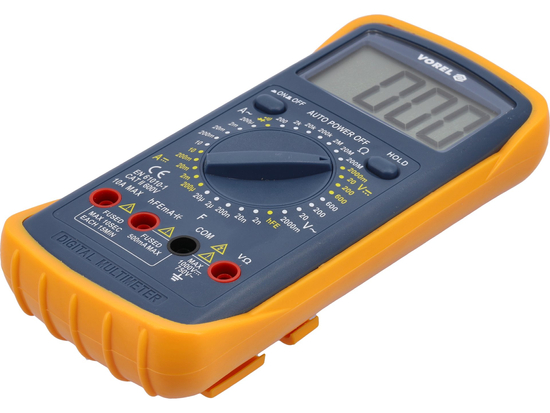

• ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülésektől védő gumiburkolat
• a mérő automatikus kikapcsolása
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os (6F22) elem

Vigyázat!

Ismeretlen értékek mérése esetén a tárcsával kézi tartományváltással rendelkező mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.
