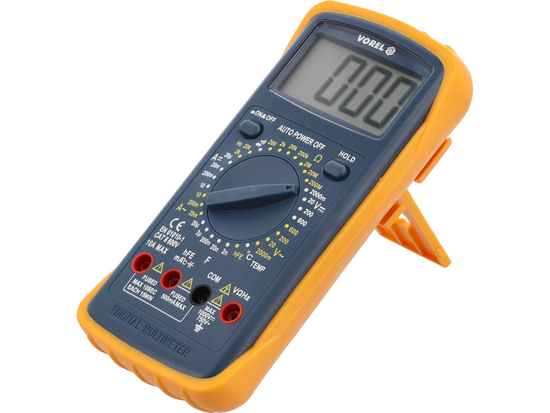

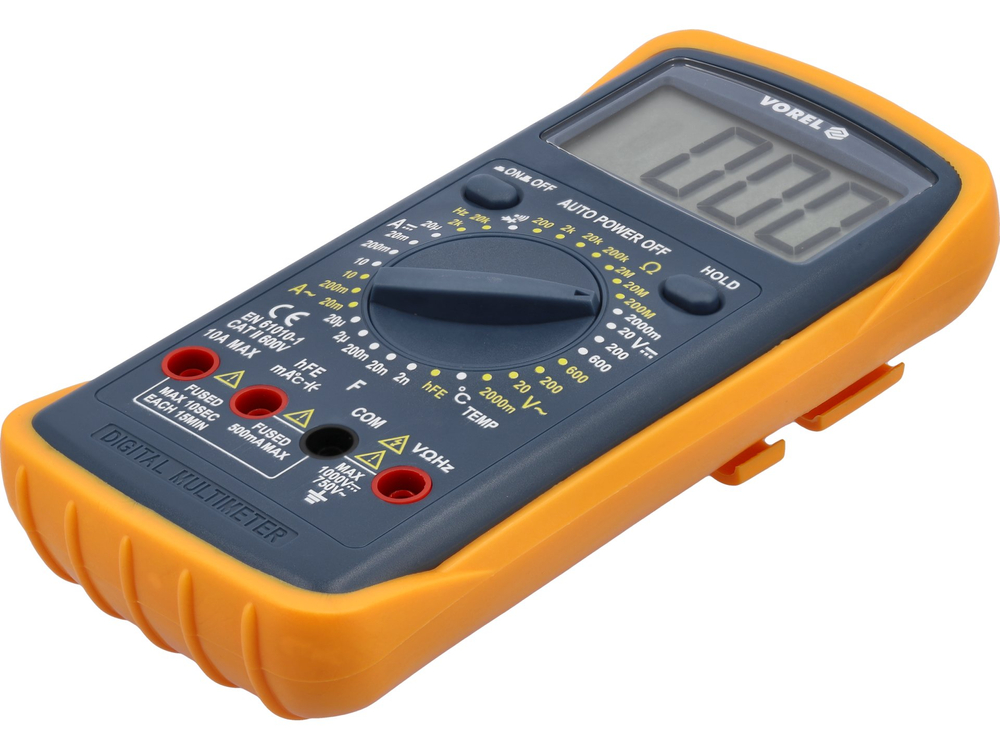

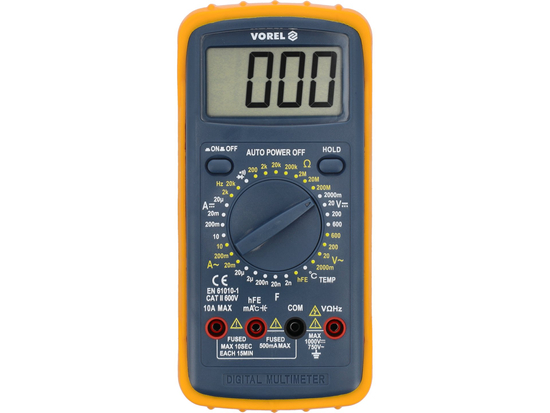

A 81784-es univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A beépített kiegészítő mérőaljzatok megkönnyítik például a kondenzátorok és tranzisztorok mérését. A mechanikai sérülések ellen további védelmet nyújt az úgynevezett holster - azaz a készülék házára húzott gumiköpeny.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: 0-600 V
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-10 A
• egyenáramú mérés: 0-10 A
• ellenállásmérés: 0-200 MΩ
• diódateszt:_IF 1 mA,_UR 2,8 V
• áramkör folytonossági teszt: 0-30 Ω

További mérések:

• 0-20 μF
• frekvenciamérés: 0-20 khz
• hőmérsékletmérés: -40 és 400 °C között
• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• A 81784-es mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 5), felbontás 1 V
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 5 x felbontás
• számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 7,82 V*.

• Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,08 V
• eredmény a váltakozó áramú mérés jelzésére vonatkozó mérési hibával együtt: 8 A = 8 ± 0,26 A*

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

*A 81784-es mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valódi effektívértékét jelenti helyes szinuszos hullámforma esetén.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• akusztikus jel a folytonossági vizsgálatban 30 Ω alatti ellenállásoknál
• automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra 30 Ω alatti áramköri ellenállások esetén (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

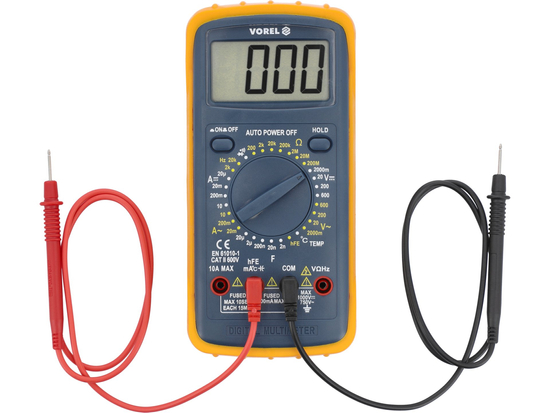

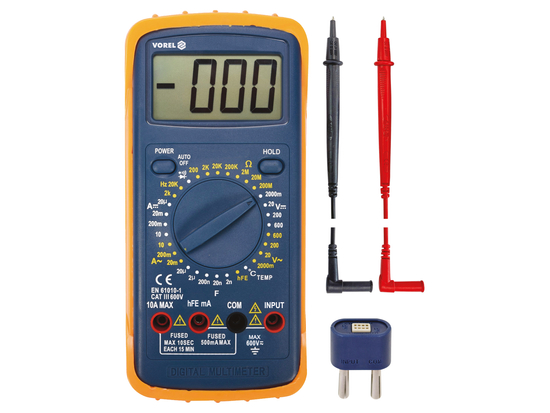

• mérőszondák mellékelve, szonda a hőmérsékletméréshez
• túlterhelés elleni védelemmel ellátott konstrukció
• ABS műanyagból készült ház + úgynevezett holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• a mérő automatikus kikapcsolása
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os elem (6F22)

Vigyázat!

Ismeretlen értékek mérése esetén a tárcsával kézi tartományváltással rendelkező mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.
