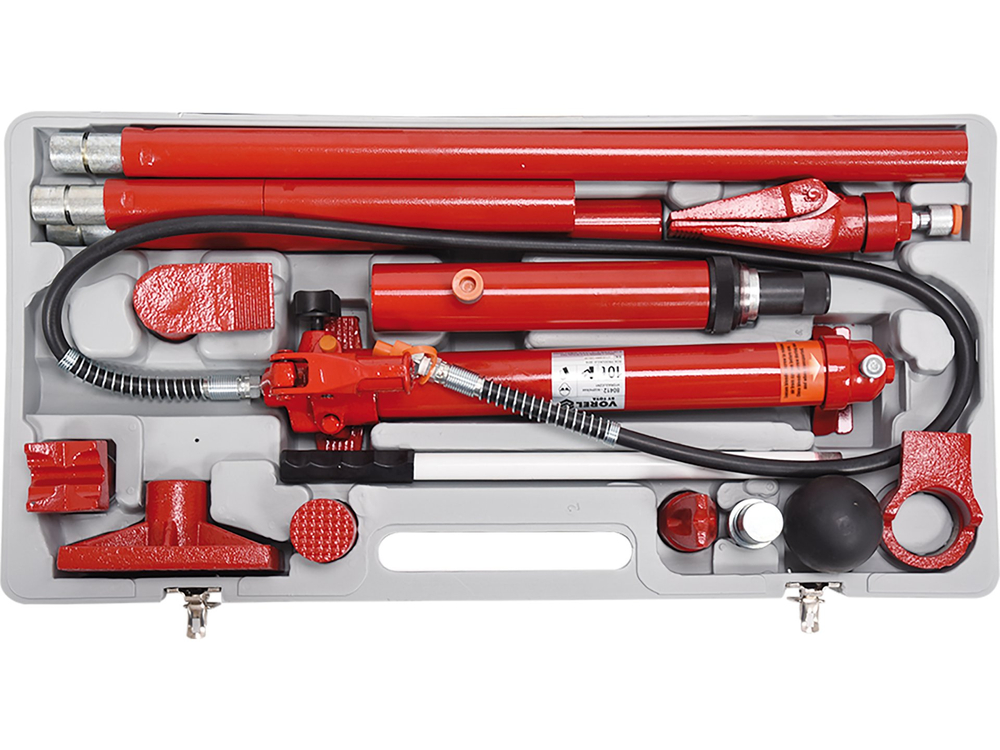

10t hidraulikus szórófej műanyag doboz

A hidraulikus szóróművet műhelymunkákhoz tervezték, összeszerelési és lemezmunkákhoz, jelentős statikus erőt igénylő munkákhoz használható .

A készüléket a következőkhöz tervezték:

• a emeléséhez.
• nyújtás
• szétterítés
• hajlítás
• kiegyenesítés
• húzás

Műszaki adatok:

• Szállítótáskában elhelyezett készlet
• súly [kg] - 35,4
• üzemi nyomás [bar] - 620
• csatlakozómenetek mérete ["] - 13/16-20 UNEF
• maximális terhelés [ezer kg] - 10
• dugattyú löket [mm] - 150

A hidraulikus rendszer összeszerelése és használata:

• Csatlakoztassa a szivattyútömlőt a hengercsatlakozóhoz a csatlakozóanya menetre csavarásával. Győződjön meg arról, hogy az anya megfelelően meg van-e húzva
• Zárja el a leeresztőszelepet az óramutató járásával megegyező irányba történő elfordítással
• Hozzon létre nyomást a szivattyúban a szivattyúkar felfelé és lefelé történő mozgatásával. Néhány mozdulat után a henger működésbe lép
• A szivattyúban lévő nyomás megszüntetéséhez fordítsa a szelepet az óramutató járásával ellentétes irányba
• A leeresztőszelep kinyitásakor a működtető automatikusan elkezd visszatérni nyugalmi helyzetébe. Ne szerelje szét a nyomás alatt álló hidraulikarendszert.
• A szivattyú bármilyen helyzetben használható, függőleges és vízszintes helyzetben egyaránt. A szivattyú függőleges helyzetében a tömlővel ellátott végnek mindig lefelé kell mutatnia

Az olajszint ellenőrzése:

• A szivattyú olajszintjének ellenőrzéséhez helyezze a szivattyút függőleges helyzetbe úgy, hogy a tömlő vége lefelé mutasson.
• nyissa ki a leeresztőszelepet
• csavarja ki a légtelenítő szelepet, vegye ki az olajszintmérő rudat, és olvassa le az olajszintet.
• szükség esetén korrigálja az olajszintet úgy, hogy az olaj a mérőpálca teljes sík felületét befedje.

A készüléket gyárilag hidraulikaolajjal töltötték fel.

Csak a megfelelő típusú olajat használja.

Ajánlott az L-HL-46 jelű HYDROL hidraulikaolaj használata.

Aszivattyú légtelenítése:

• a szivattyú hidraulikarendszerének légtelenítéséhez helyezze a szivattyút függőleges helyzetbe, a tömlővel lefelé fordítva.
• nyissa ki a leeresztőszelepet
• nyissa ki a légtelenítő szelepet, és vegye ki az olajszintjelző rudat.
• végezzen több teljes mozdulatot a szivattyúkarral
• zárja be a leeresztőszelepet, szerelje be az olajszintjelzőt, és zárja be a légtelenítőszelepet.
