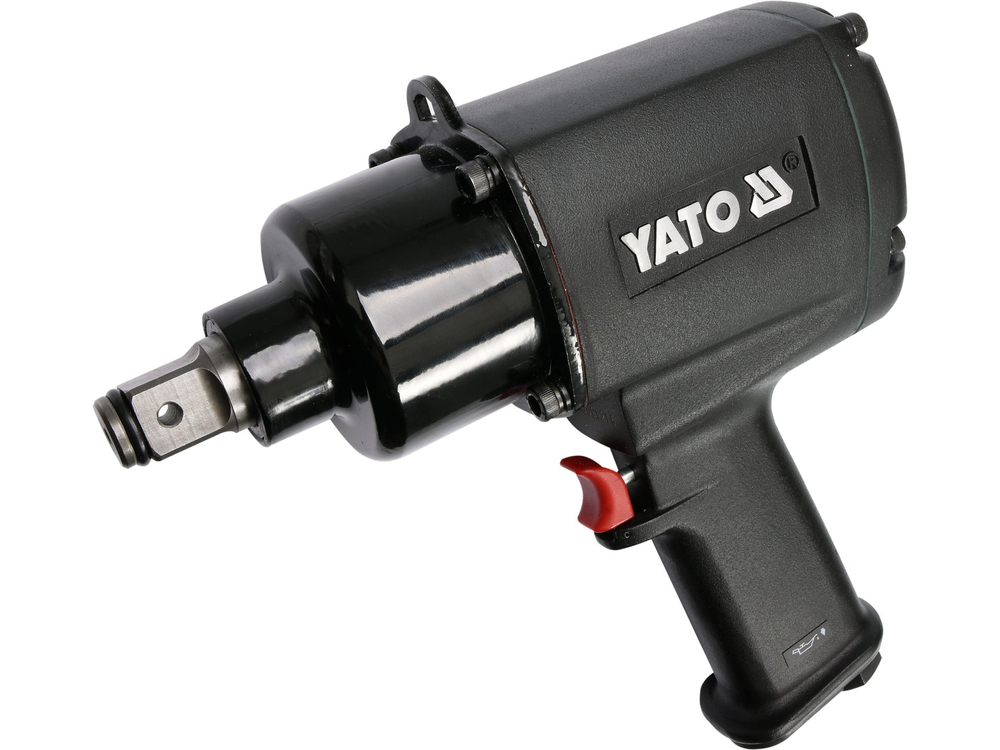

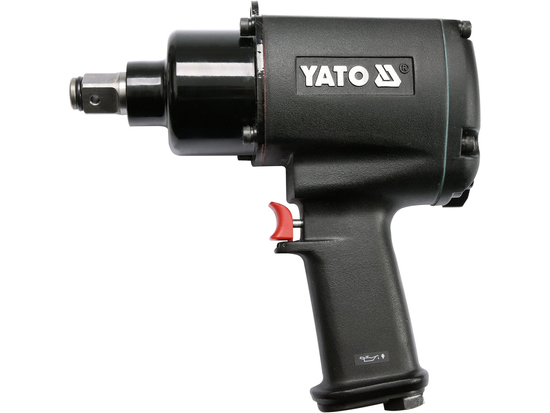

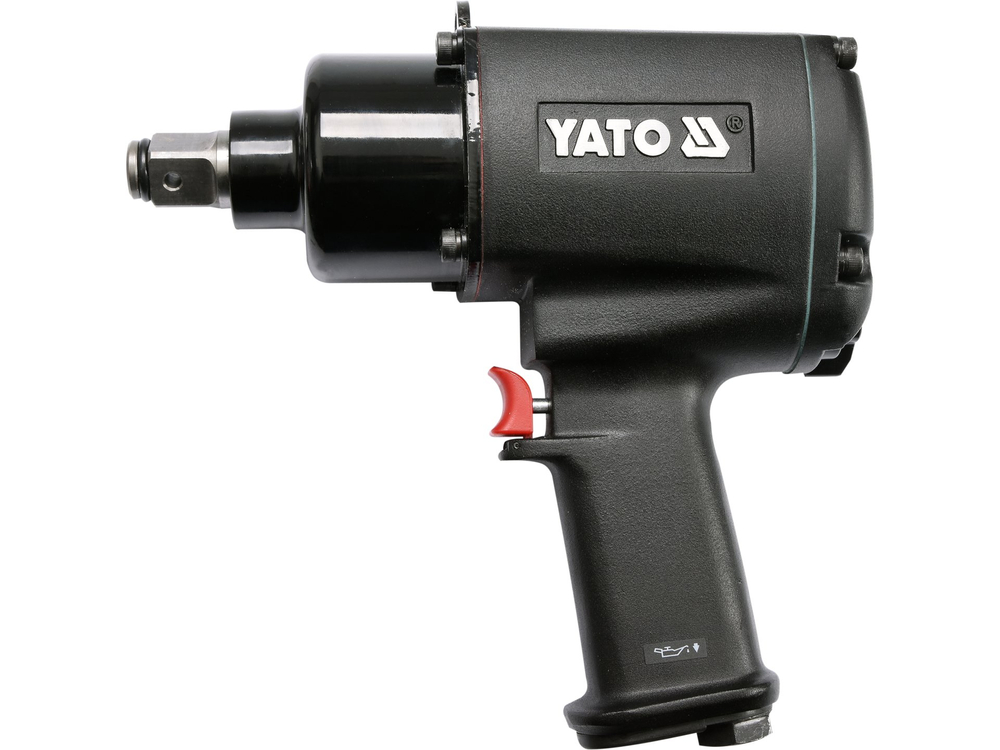

Pneumatikus kulcs 3/4" 1300 Nm

Professzionális pneumatikus kulcs a YATO-tól. 3/4" meghajtó méret. A 6 BAR-on elérhető maximális teljesítmény 1300 Nm.

Használati utasítás:

A szerszám minden egyes használata előtt győződjön meg arról, hogy a pneumatikus rendszer egyetlen része sem sérült meg. Ha sérülést észlel, azonnal cserélje ki az ép rendszerelemeket újakra.

A pneumatikus rendszer minden egyes használata előtt szárítsa meg a szerszám, a kompresszor és a tömlők belsejében lecsapódott nedvességet.

A kiegészítő fogantyút a munka megkezdése előtt négy csavarral rögzíteni kell.

A szerszám csatlakoztatása a pneumatikus rendszerhez:

• a rajz a szerszám pneumatikus rendszerhez való csatlakoztatásának ajánlott módját mutatja. a bemutatott módszer biztosítja a szerszám leghatékonyabb használatát és egyben meghosszabbítja a szerszám élettartamát is
• tegyen néhány csepp SAE 10 viszkozitású olajat a levegőbeömlőbe.
• csavarjon egy megfelelő légtömlőcsatlakozó szerelvényt (II) erősen és biztonságosan a légbeszívó menüre
• csatlakoztasson egy megfelelő adaptert a szerszámtartóhoz; a pneumatikus szerszámokkal való munkavégzéshez csak ütvecsapkodó szerszámokhoz alkalmas tartozékokat használjon.
• állítsa be a helyes forgásirányt (V); a forgásirányt nyíl jelzi; állítsa be a nyomást (nyomatékot).
• csatlakoztassa a szerszámot a pneumatikus rendszerhez egy 1/2" belső átmérőjű tömlővel. győződjön meg arról, hogy a tömlő szilárdsága legalább 1,38 MPa (III)
• néhány másodpercig futtassa a szerszámot, és győződjön meg róla, hogy nem jönnek belőle gyanús hangok vagy rezgések.

Dolgozzon ütvecsavaros csavarkulcsokkal:

A csavart vagy anyát kézzel csavarja be (legalább két fordulatot), mielőtt a csavarkulccsal elkezdené becsavarni. Győződjön meg arról, hogy a ki- vagy becsavarni kívánt alkatrészhez képest a megfelelő méretű dugókulcsot választotta ki. A helytelen méretezés mind a villáskulcs, mind az anya vagy csavar sérüléséhez vezethet. A meghúzandó csavar menetátmérője nem haladhatja meg a 21 mm-t.

Kicsavarás és meghúzás:

• a pneumatikus rendszerben lévő nyomást úgy kell beállítani, hogy az ne haladja meg a szerszám maximális értékét.
• állítsa be a szerszám megfelelő forgásirányát és a megfelelő nyomatékot (V)
• szereljen fel egy megfelelő dugókulcsot a szerszámtartóra (IV).
• csatlakoztassa a kulcsot a pneumatikus rendszerhez
• helyezze a csavarkulcsot a felszerelt dugókulccsal a kicsavarozandó vagy meghúzandó alkatrészre
• fokozatosan húzza meg a szerszám ravaszát
• ha végzett, szerelje szét a pneumatikus rendszert és őrizze meg a szerszámot

A csomag tartalma: A szerszámot a következő eszközökkel kell felszerelni: 1:

A csavarkulcs tartozéka a pneumatikus rendszerhez való csatlakoztatáshoz szükséges szerelvény.

Műszaki adatok:

• egység: nincs
• nyomás [bar]: 6,3
• nyomaték [Nm]: 1300
• fordulat/perc/max: 5000
• csomagolás: színes doboz
• tengelykapcsoló mérete [inch]: 3/8"
• orsóméret [mm]: 3/4"
• kapacitás [l/min]: 660
• méret [inch]: 3/4"
