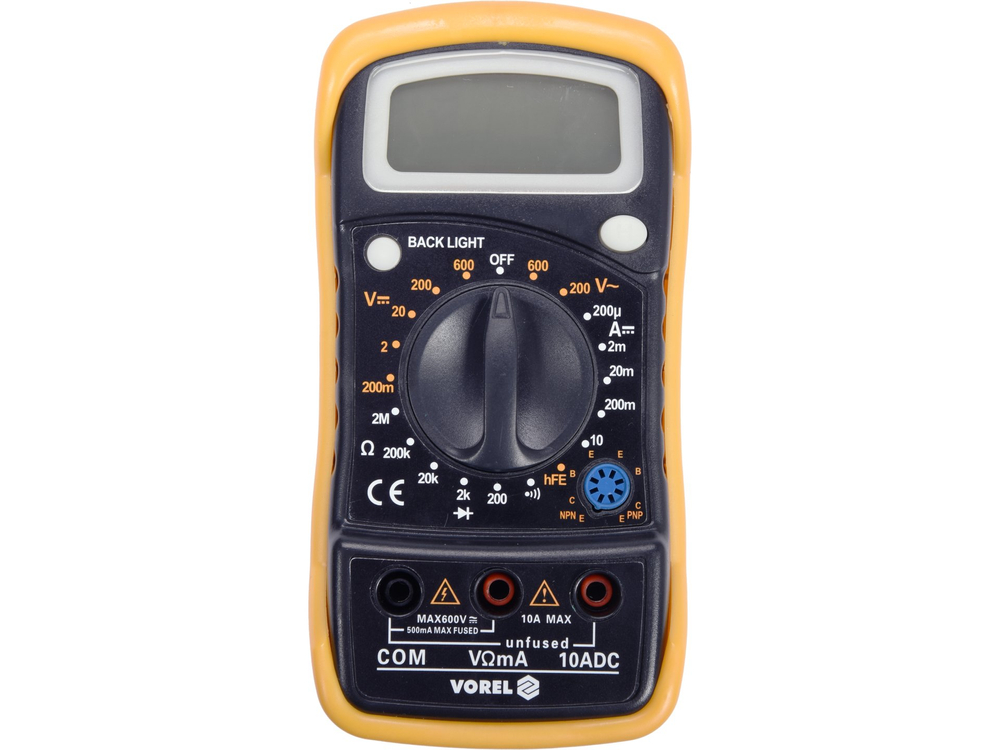

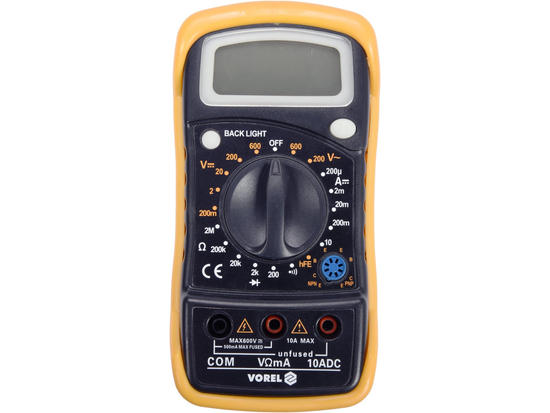

A 81773 univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A mechanikai sérülések elleni további védelmet az úgynevezett holster - azaz a készülék házára feszített gumiburkolat - biztosítja.

Alapmérések:

• Váltakozó áramú feszültség mérése: 0-600 V
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• Egyenáram mérése: 0-10 A
• ellenállásmérés: 0-2 MΩ
• diódateszt:_IF 1 mA,_UR 1,5 V
• áramkör folytonossági teszt: 0-100 Ω

További mérések:

• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• A 81773-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(2% + 10), felbontás 1 V
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
• számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 14,7 V*.

• A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

*A 81773-as mérő nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak valódi szinuszhullám esetén tényszerűen helyes.

Beépített funkciók:

• DATA HOLD - megtartja az aktuálisan mért értéket a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999

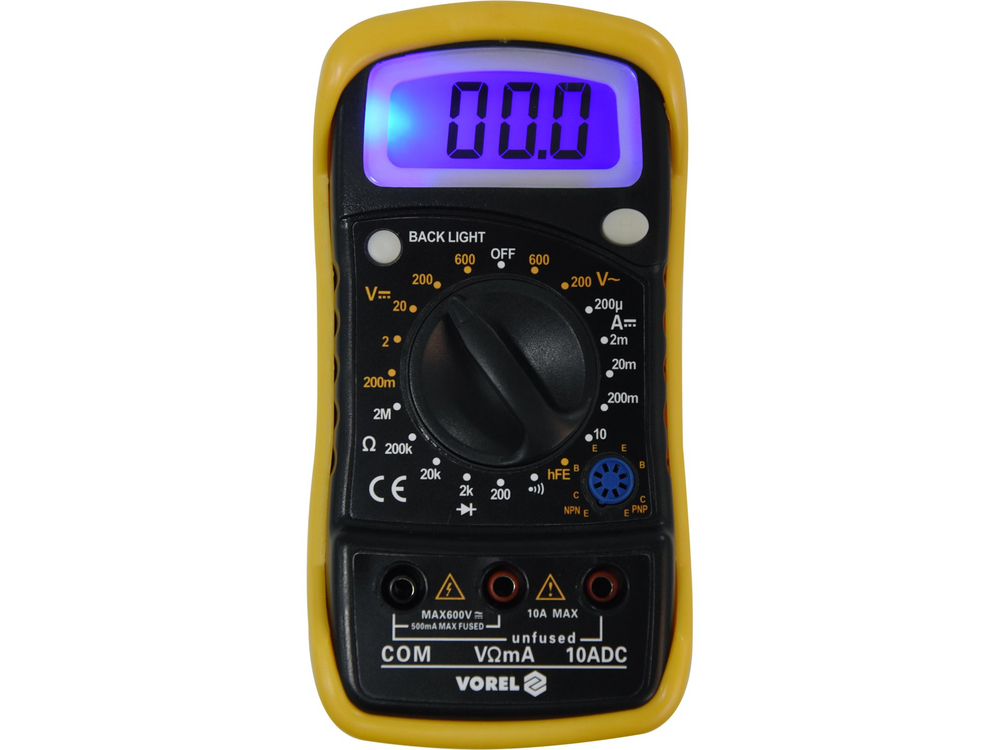

• a képernyő háttérvilágítása
• hangjelzés a folytonossági vizsgálatban 30 Ω alatti ellenállások esetén

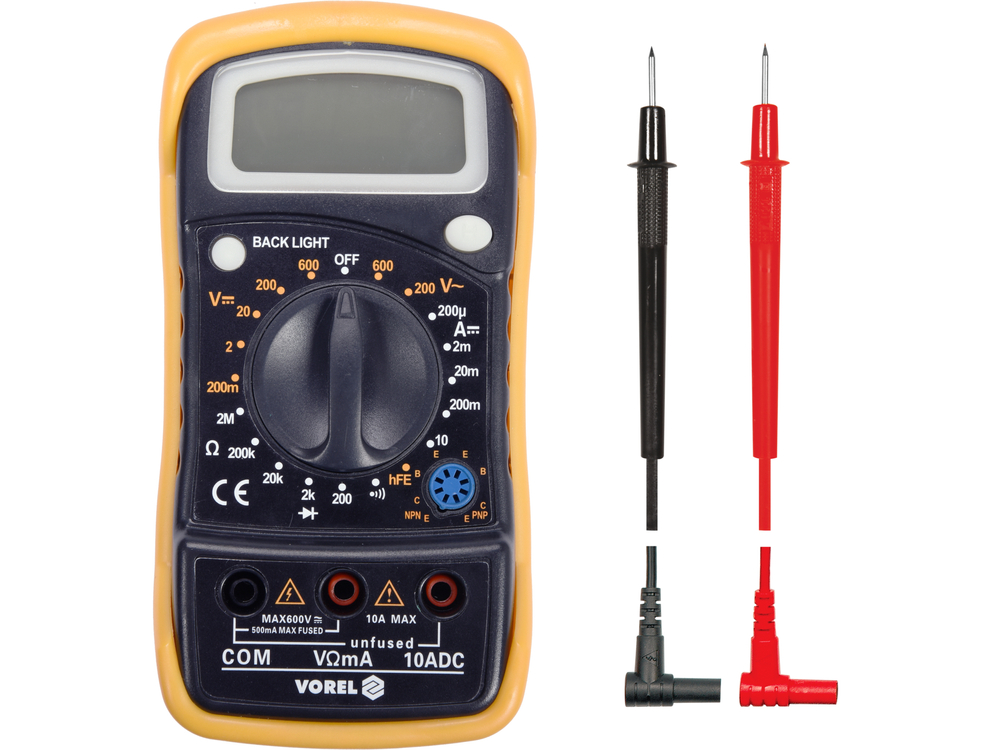

• mérőszondák mellékelve
• túlterhelés elleni védelemmel ellátott szerkezet, 10 A mérőaljzat biztosíték nélkül

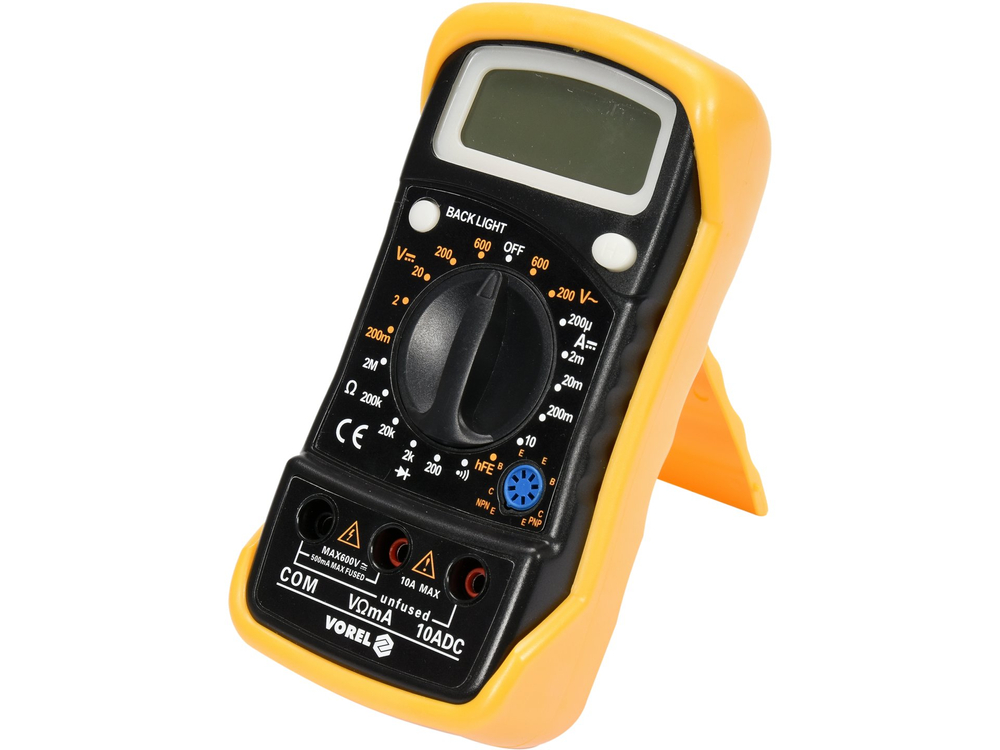

• ABS műanyagból készült ház + úgynevezett tok, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os (6F22) akkumulátor

Vigyázat!

Ismeretlen értékek mérése esetén egy olyan mérőműszerrel, amelynek tartományváltása kézzel, a gomb segítségével történik, a méréseket egymás után kell elvégezni a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - ellenkező esetben fennáll a készülék károsodásának veszélye.
