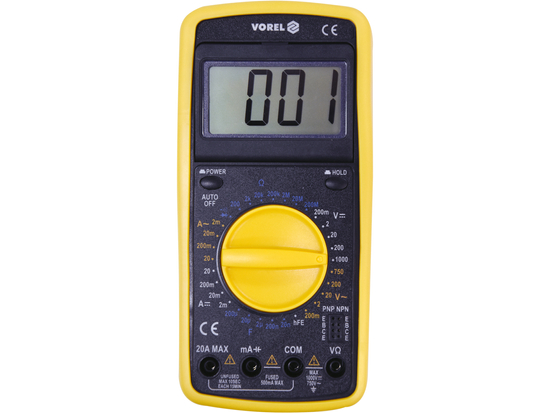

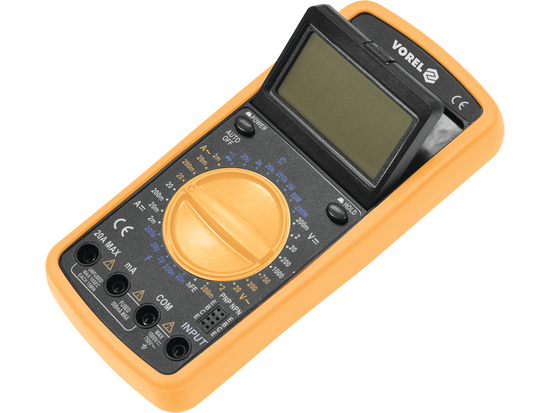

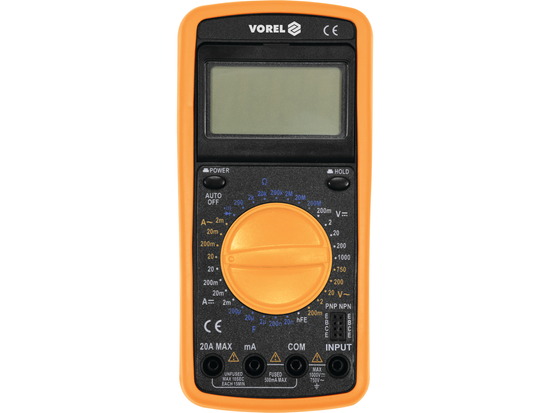

A 81775 univerzális mérőműszer minden egyes méréshez manuálisan beállítható tartományban lehetővé teszi az alapvető és a fejlett elektromos mérések elvégzését. A szögbe állítható keretben elhelyezett LCD-kijelző kényelmes munkapozícióba helyezhető.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-750 V
• Egyenfeszültségmérés: EGYENÁRAM 0-1000 V
• váltakozó áram mérése: 0-20 A
• Egyenáram mérése: 0-20 A
• ellenállásmérés: 0-200 MΩ
• diódateszt:_IF 1mA,_UR 1,5V
• áramkör folytonossági teszt: 0-100 Ω

További mérések:

• 0-200 μF
• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• A 81775 mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 5), felbontás 1 V
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 5 x felbontás
• számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 7,82 V*.

• Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V
• eredmény a váltakozó áramú mérés jelzésére vonatkozó mérési hibával együtt: 8 A = 8 ± 0,3 A*

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

*A 81775 mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak valódi szinuszos hullámforma esetén tényszerűen helyes.

Beépített funkciók:

• DATA HOLD - megtartja az aktuálisan mért értéket a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• hangjelzés a folytonossági vizsgálatban 30 Ω alatti ellenállás esetén
• automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 100 Ω alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

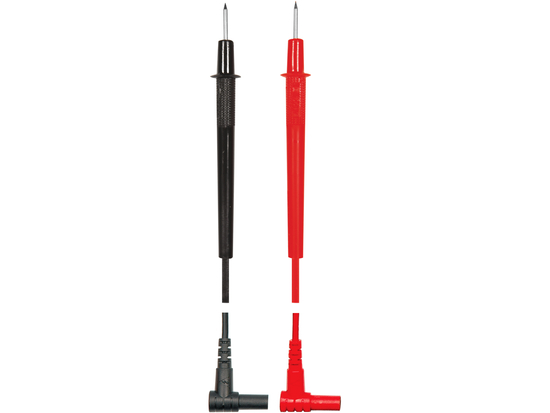

• mellékelt mérőszondák
• túlterhelés elleni védelemmel ellátott konstrukció, 20 A mérőaljzat biztosíték nélkül
• ABS műanyagból készült ház + úgynevezett tok, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os elem (6F22)

Vigyázat!

Ismeretlen értékek mérésekor a kézi tartományváltó tárcsával rendelkező mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye.
