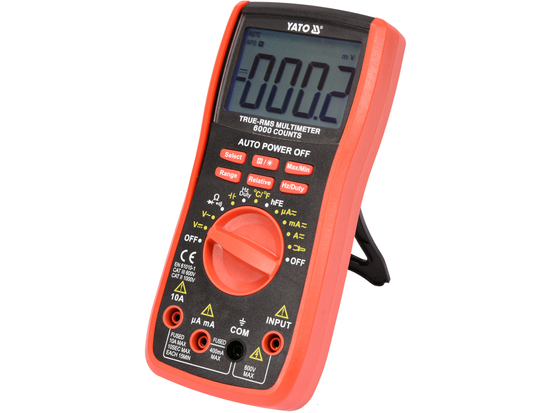

Az YT-73085 univerzális mérőműszer TRUE RMS funkcióval és az egyes mérések automatikus tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A gyors működés mellett kétségtelen előnye, hogy a nagy áramok méréséhez kiegészítő tartozékot is használhat mérőbilincsek formájában, pl. YT-73090-es mérőbilincset.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: 0-600 V, VALÓDI EFFEKTÍV ÉRTÉKEK
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-10 A, VALÓS EFFEKTÍV ÉRTÉKEK
• Egyenáram mérése: egyenáram 0-10 A
• ellenállásmérés: 0-60 MΩ
• diódateszt:_IF 0,8 mA,_UR 3,3 V
• áramkör folytonossági teszt: 0-100 Ω

Kiegészítő mérések:

• 0-60 mF
• frekvenciamérés: 0-10 Mhz
• hőmérsékletmérés: -40 és 1370°C között
• töltési tényező mérése: 0,1-99%
• hFe tranzisztor teszt: 0-1000, levehető mérőadapterrel

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• Az YT-73085 mérőműszer mérési pontossága ebben a tartományban : ±(1% + 8), felbontás: 0,1 V.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1%) + 8 x felbontás
• számítás: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Tényleges eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 3,15 V

• Tényleges eredmény a mérési hibával együtt egyenfeszültség-mérés jelzése esetén: 12 V = 12 ± 0,126 V
• mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,3 A

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ez a funkció minden olyan helyen elengedhetetlen, ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. vannak az áramkörben.
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek a mérési tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
• SELECT - a mérési mód megváltoztatása, pl. az ellenállás méréséről a dióda vizsgálatára vagy egy áramkör folytonosságának vizsgálatára való áttérés.
• RELATÍV - e funkció használata a mérés során a kijelzőt nullára állítja, és a kijelző előtt megjelenő értéket veszi referenciaszintnek. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja.
• HZ/Duty - ha a gomb frekvenciamérésre van állítva, a gomb a beállítást kitöltési tényező/működési ciklus mérésre változtatja.
• DATA HOLD [H] - az aktuálisan mért érték megtartása a kijelzőn
• MAX/MIN - az aktuális mérés maximális vagy minimális értékének megtartása a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 5999
• a kijelző háttérvilágítása
• hangjelzés az 50 Ω alatti ellenállások áramköri folytonossági vizsgálatakor
• lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

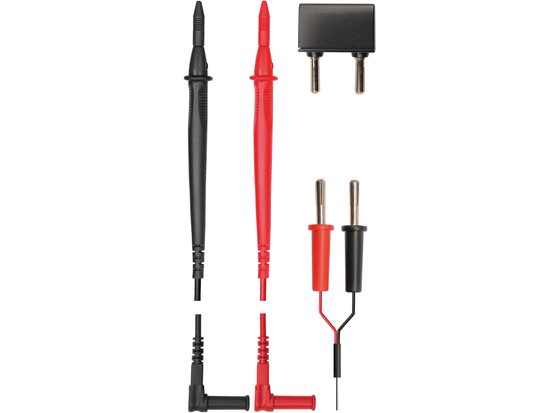

• a csomagban tesztelőszondák, hőmérsékletmérő szonda, tranzisztor tesztadapter található
• túlterhelés elleni védelemmel ellátott konstrukció
• ABS műanyagból készült ház + úgynevezett holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• a mágneses függeszték lehetővé teszi a mérőműszer fémfelületre, például autó motorháztetőre történő rögzítését
• a mérőműszer automatikus kikapcsolása 15 perc után
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os elem (6F22)
