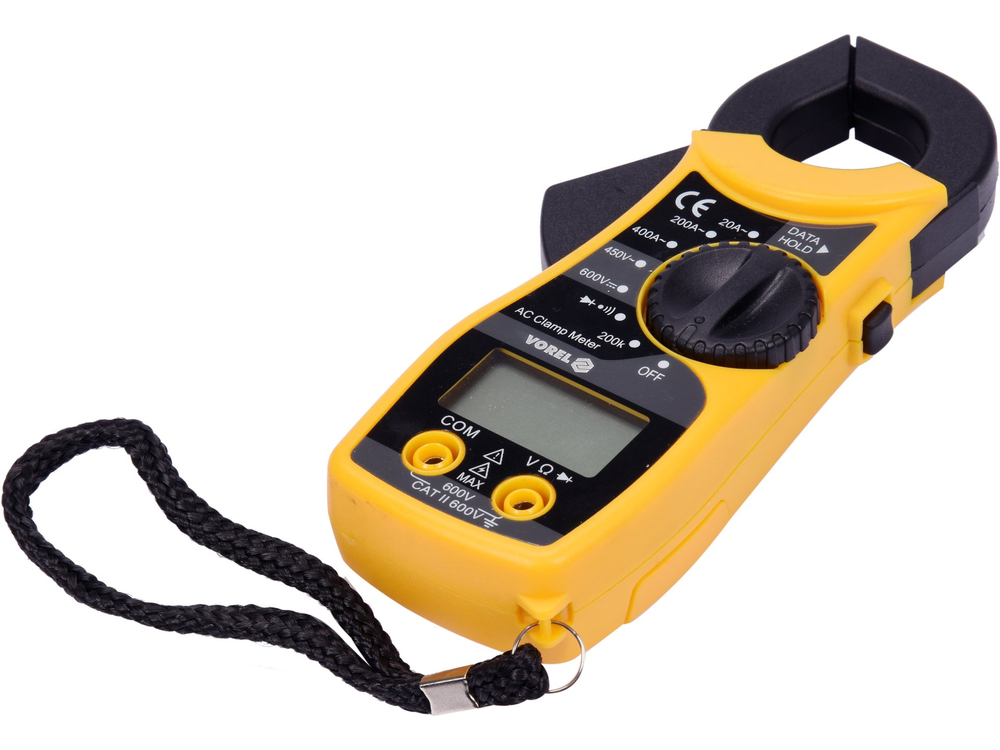

A VOREL 81801 univerzális bilincsmérő lehetővé teszi az alapvető elektromos mérések elvégzését. Egyes mérési mennyiségek esetében a mérőműszer a mérési eredménytől függően maga is képes kiválasztani a mérési tartományt. A mérőműszer mérőcsipeszekkel van felszerelve, amelyek lehetővé teszik a váltakozó áram mérését egyetlen vezetékben induktív módszerrel anélkül, hogy az áramkört meg kellene szakítani vagy le kellene választani az áramforrásról. Ez a módszer lehetővé teszi a hagyományos elektromos mérőknél sokkal nagyobb áramok mérését is.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: 0-450 V
• Egyenfeszültségmérés: 0-600 V
• váltakozó áram mérése: 0-400 A
• ellenállásmérés: R 0-200 kΩ
• diódateszt:_IF 1 mA,_UR 1 V
• áramkör folytonossági teszt: 0-100 Ω

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó áramú mérés esetén. Számítás a mérési eredményre: 30 A

• A 81801-es mérőműszer mérési pontossága ebben a tartományban : ±(2,5% + 10), felbontás 0,1 A.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2,5%) + 10 x felbontás
• számítás: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

A mérési hibát is tartalmazó eredmény 30 A jelzésére = 30 ± 1,75 A*.

• Az eredmény a mérési hibával együtt a váltakozó feszültségű mérés jelzése esetén: 235 V = 235 ± 5,82 V*
• az egyenfeszültség-mérés jelzésére vonatkozó mérési hibát is tartalmazó eredmény: 12 V = 12 ± 3,144 V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázatot lásd a kezelési útmutatóban.

*A 81801-es mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak valódi szinuszhullám esetén tényszerűen helyes.

Beépített funkciók:

• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amely a tárcsa segítségével kézi tartománybeállítással rendelkezik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig kell egymás után elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• DATA HOLD - az aktuálisan mért értéket a kijelzőn tartja.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 100Ω alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).
• hangjelzés folytonossági vizsgálatnál 30 Ω alatti ellenállás esetén
• 25 mm-ig nyitott bilincsek, amelyek lehetővé teszik egyetlen, legfeljebb 19 mm átmérőjű vezeték mérését is
• túlterhelés elleni védelemmel ellátott konstrukció

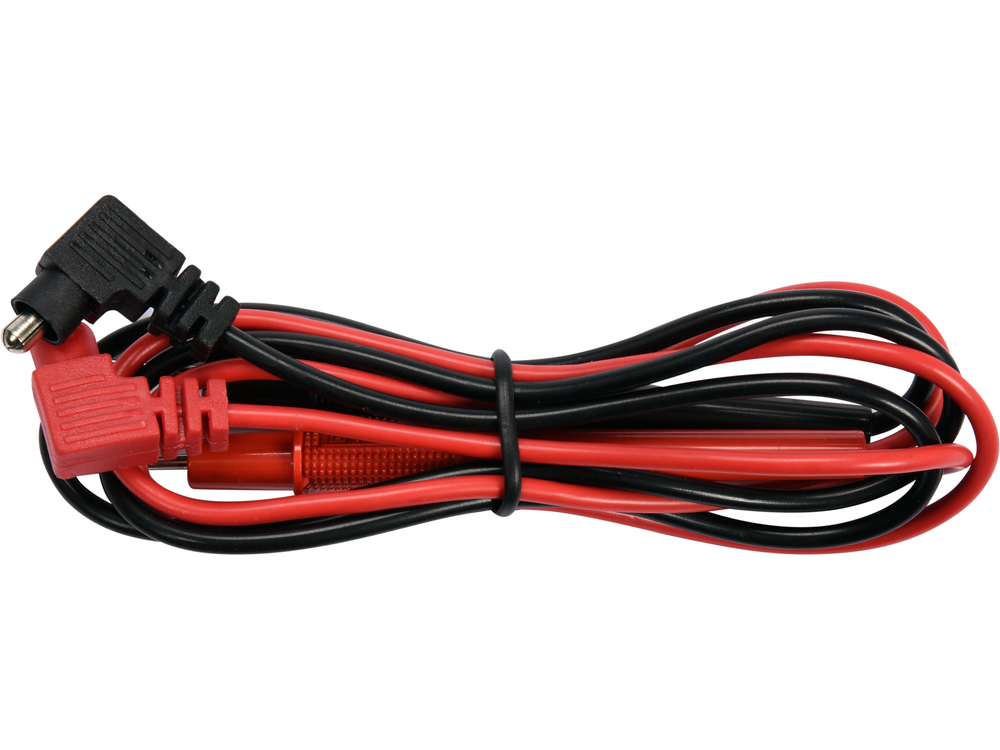

• mérőszondák mellékelve
• alacsony töltöttségi szint jelző
• tápellátás: két 1,5 V-os (AAA) elemmel

Vigyázat!

Az árammérés bilincses mérőműszerekkel csak egyetlen vezetőn, egyetlen huzalon végezhető. Ha a bilincseket többvezetékes kábelre rögzíti anélkül, hogy az egyetlen vezetőt leválasztaná, hibás eredményt vagy nulla áramáramot fog mutatni.
