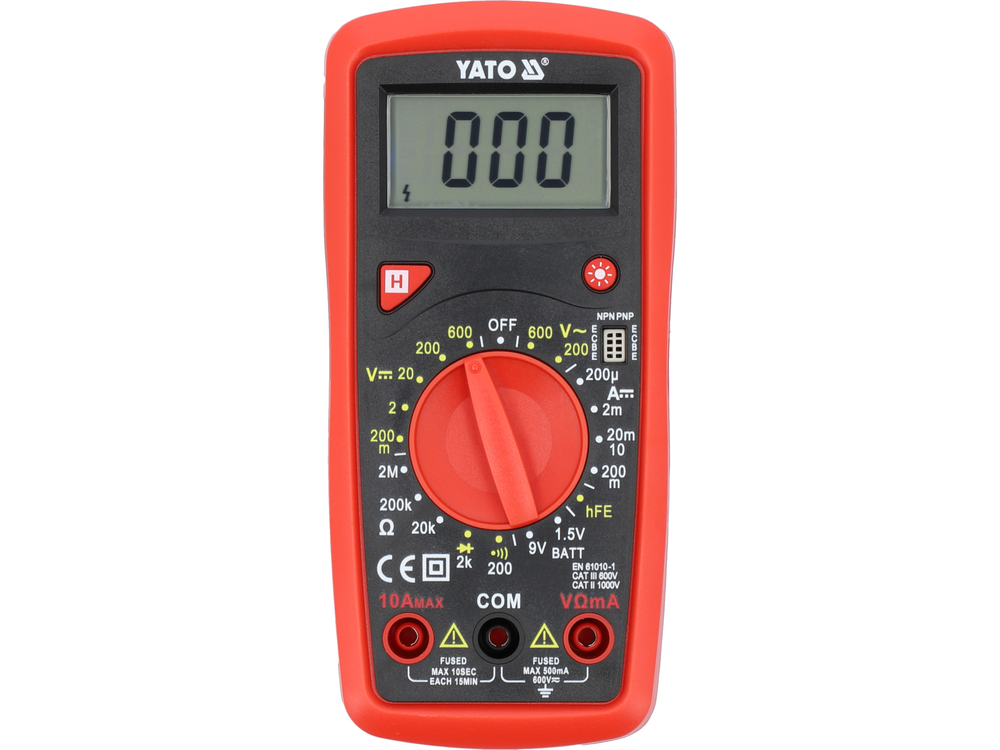

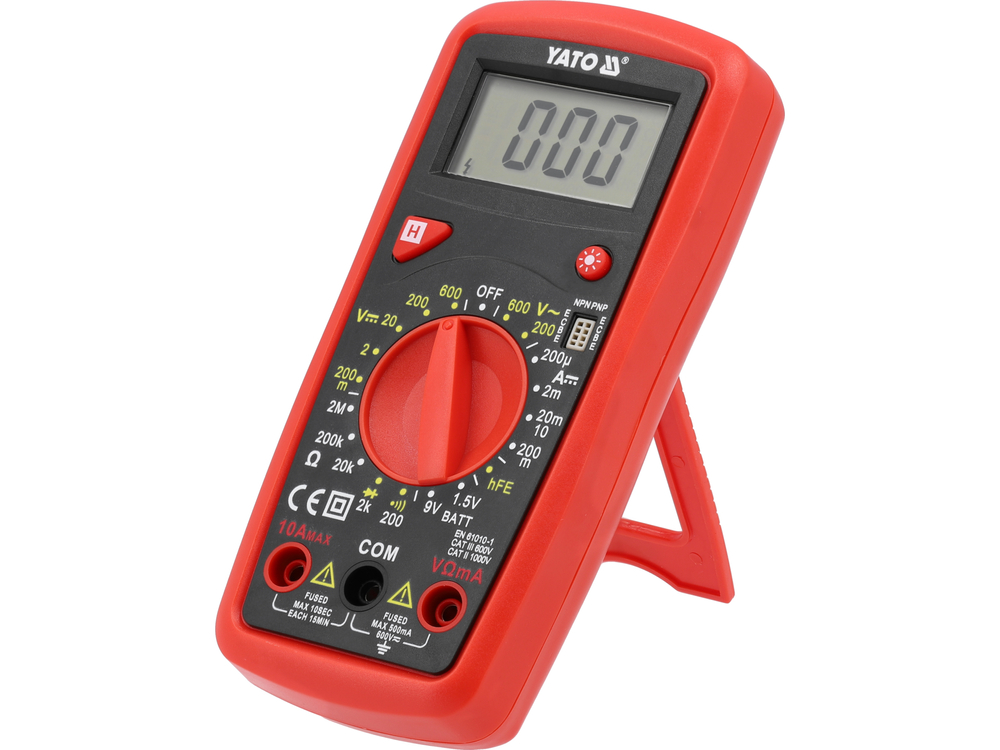

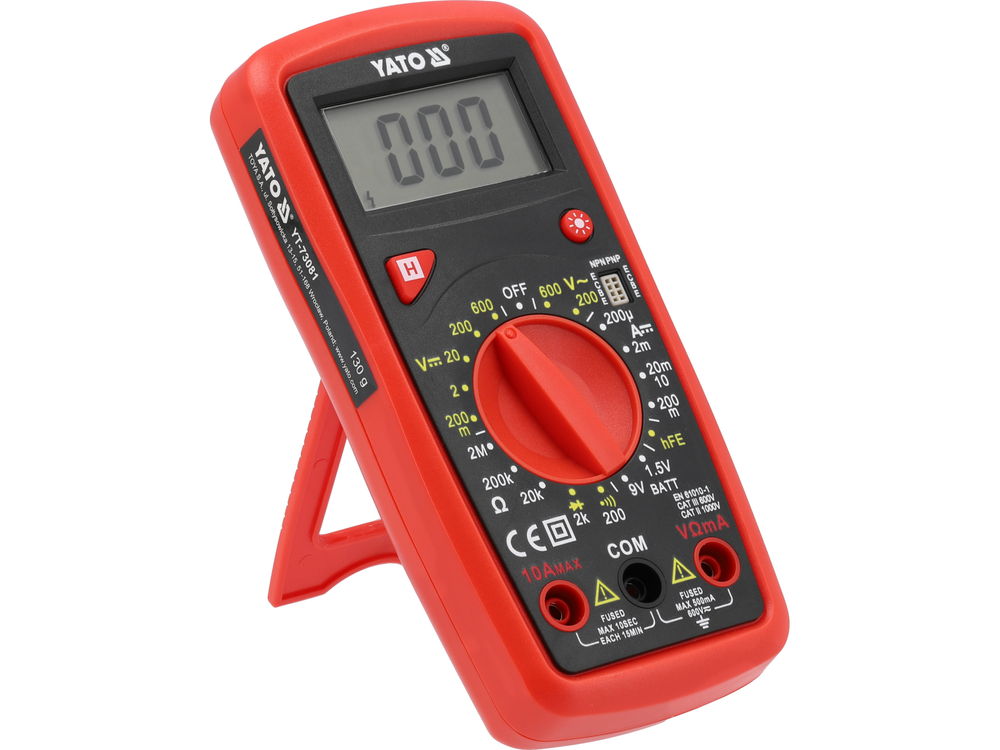

Az YT-73081 univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. További hasznos lehetőség az 1,5V-os és 9V-os akkumulátor teszt, amellyel ellenőrizhetjük az akkumulátor feszültségét terhelés alatt, ez segít felmérni az állapotát, és kizárni vagy megerősíteni a csere szükségességét.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-600 V
• Egyenáramú feszültségmérés: EGYENÁRAM 0-600 V
• Egyenáram mérése: 0-10 A
• ellenállásmérés: 0-2 MΩ
• diódateszt:_IF 1 mA,_UR 2,4 V
• áramkör folytonossági teszt: 0-100 Ω

További mérések:

• hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
• 1,5 V-os elemteszt kb. 3 kΩ terhelési ellenállással
• 9 V-os akkumulátorteszt kb. 900 Ω terhelési ellenállással

Mérési pontosság

Példa a pontosság meghatározására váltakozó feszültségű mérés esetén. Számítás a mérési eredményhez: 235 V

• Az YT-73081 mérőműszer mérési pontossága ebben a tartományban a következő: ±(2% + 10), felbontás 1 V
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
• számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 14,7 V*.

• A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázatot lásd a kezelési útmutatóban.

*Az YT-73081 mérőműszer nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valódi effektív értéke helyes szinuszos hullámforma esetén.

Beépített funkciók:

• 1,5 és 9 voltos akkumulátorteszt - a mérő a teszt során kis mennyiségű áramot vesz fel az akkumulátorról, így 100%-ban megkapjuk a szükséges információt annak megítéléséhez, hogy az áramforrás képes lesz-e táplálni a készülékünket. A teljes körű tájékoztatás érdekében érdemes először az egyenfeszültséget mérni, majd az eredményt összehasonlítani az akkumulátortesztből származó értékkel. A túl nagy csökkenés vagy az alacsony feszültség egyértelmű jele annak, hogy a tápegységet ki kell cserélni
• DATA HOLD [H] - megtartja az aktuálisan mért értéket a kijelzőn.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• a kijelző háttérvilágítása
• hangjelzés a folytonossági vizsgálatban 30 Ω alatti ellenállásoknál

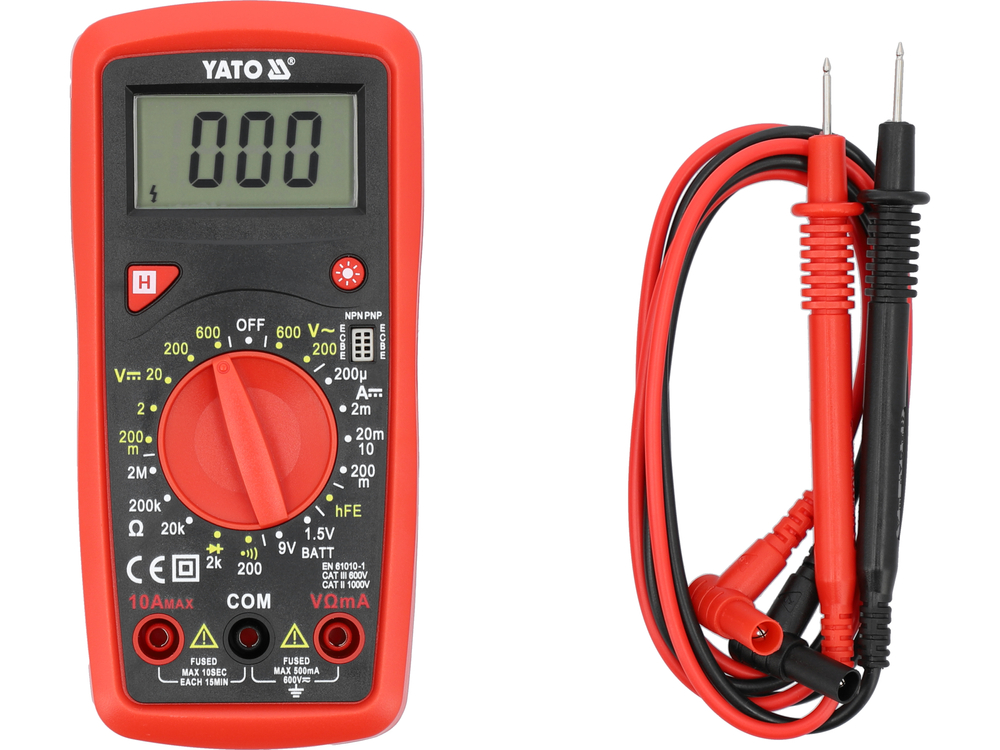

• mérőszondák mellékelve
• túlterhelés elleni védelemmel ellátott konstrukció kis áramerősségű mérésekhez, biztosíték nélkül 10 A-ig terjedő áramerősségű mérésekhez
• ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AAA) elemmel

Vigyázat!

Ismeretlen értékek mérése esetén a mérőműszerrel, amelynek tartományváltása kézzel, a gomb segítségével történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.
