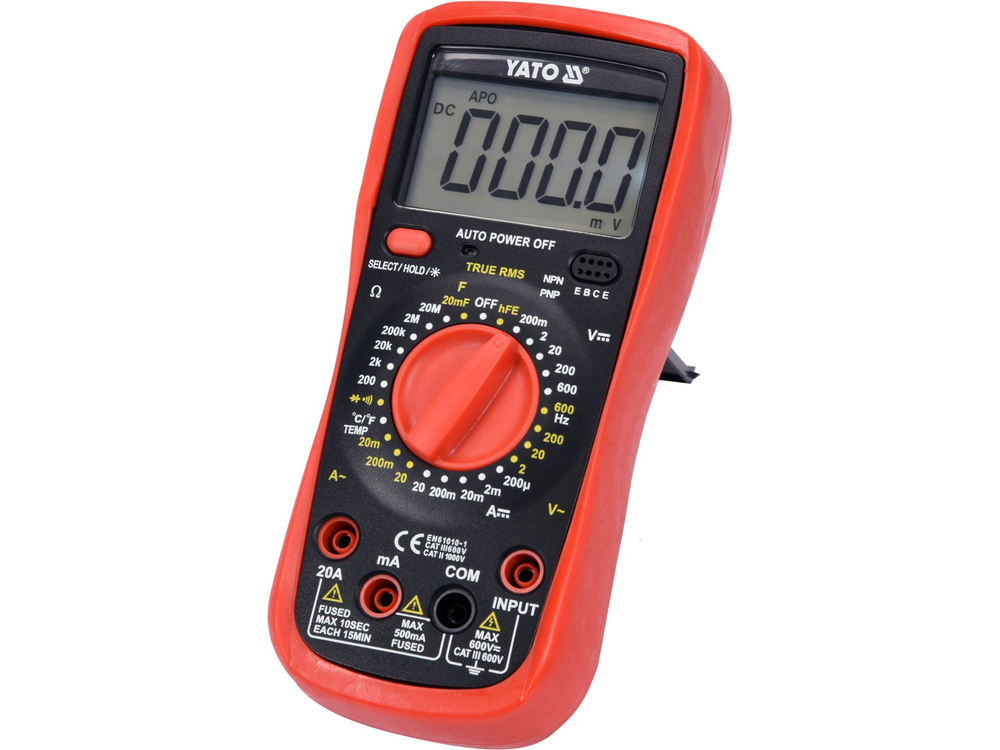

Az YT-73083 többcélú mérőeszköz TRUE RMS funkcióval és az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. Az akár 20 amperig terjedő váltakozó és egyenáramú mérések megkülönböztetik a multimétert más készülékektől, a kék háttérvilágítással ellátott nagyméretű képernyő pedig még nehéz fényviszonyok között is láthatóvá teszi az eredményt.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-600 V, VALÓDI EFFEKTÍV ÉRTÉK.
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-20 A, VALÓS EFFEKTÍV ÉRTÉKEK
• Egyenáram mérése: 0-20 A
• ellenállásmérés: 0-20 MΩ
• diódateszt:_IF 1mA,_UR 3,3 V
• áramkör folytonossági teszt: 0-100 Ω

További mérések:

• 0-20 mF
• áramfrekvenciamérés 230 és 400 V-os háztartási berendezésekben: 50-60 Hz
• hőmérsékletmérés: -40 és 1000°C között
• hFe tranzisztor teszt: 0-1000, integrált mérőaljzat

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

• Az YT-73083 mérőműszer mérési pontossága ebben a tartományban : ±(1,2% + 8), felbontás: 0,1 V.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 8 x felbontás
• számítás: (235 x 1,2%) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V

Tényleges eredmény a mérési hibával együtt a 235 V jelzésére = 235 ± 3,62 V

• Tényleges eredmény a mérési hibával együtt egyenfeszültség-mérési jelzés esetén: 12 V = 12 ± 0,126 V
• mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,15 A

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• SELECT - a mérési mód váltása, pl. diódavizsgálatról áramköri folytonossági vizsgálatra váltás, ha a gombot AC 600V mérésre állítottuk, frekvenciamérésre váltás a háztartási berendezésekben.
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn

További információk

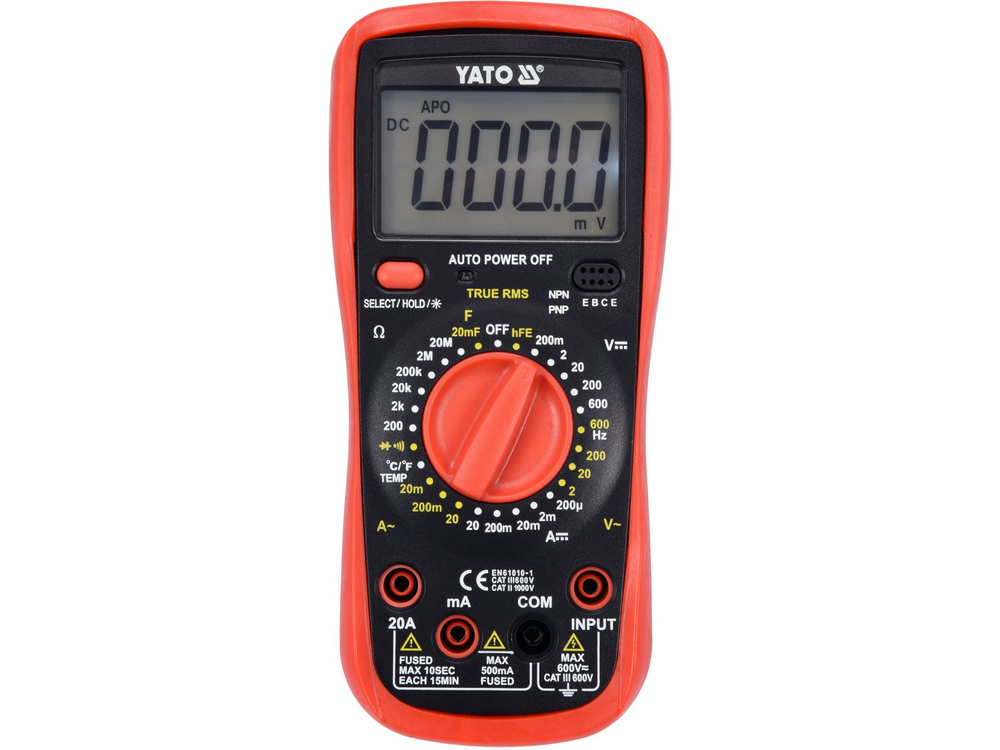

• LCD kijelző, maximálisan megjelenített eredmény: 1999
• a kijelző háttérvilágítása
• hangjelzés az 50 Ω alatti ellenállások áramköri folytonossági vizsgálatakor
• lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

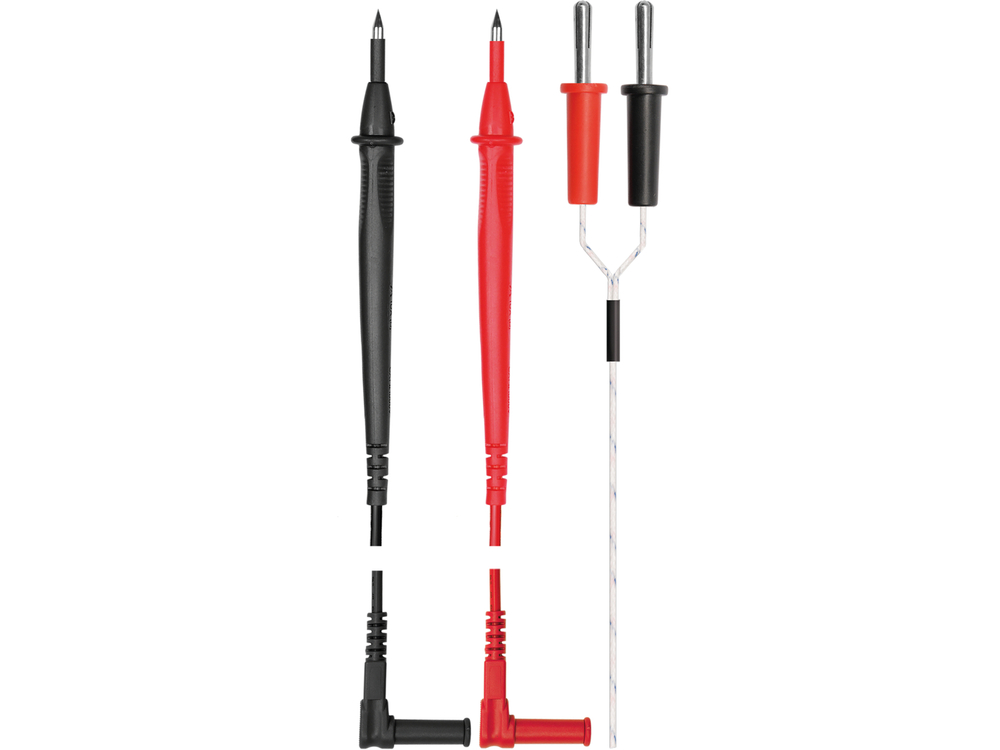

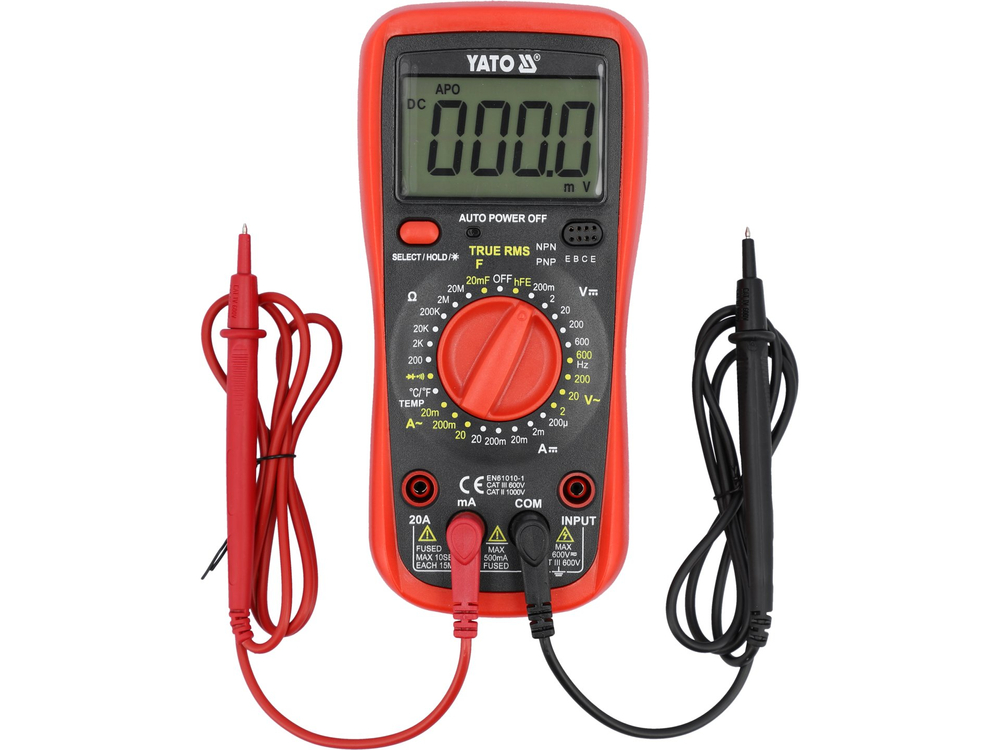

• mérőszondák és hőmérsékletmérő szonda mellékelve
• túlterhelés elleni védelemmel ellátott konstrukció

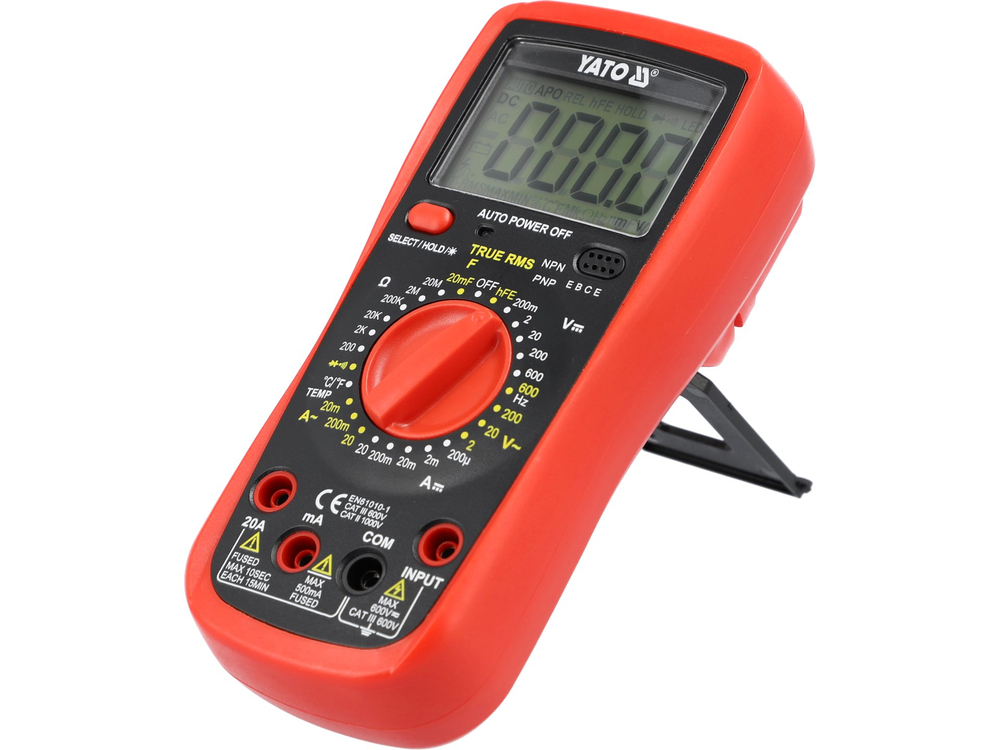

• ABS műanyagból készült ház + úgynevezett holster, azaz gumiborítás, amely védi a mérőműszert a mechanikai sérülésektől
• automatikus kikapcsolás 15 perc után
• alacsony töltöttségi szint jelzése
• tápellátás: 9 V-os elem (6F22)

Vigyázat!

Ismeretlen értékek mérése esetén a tárcsával kézi tartományváltással rendelkező mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.
