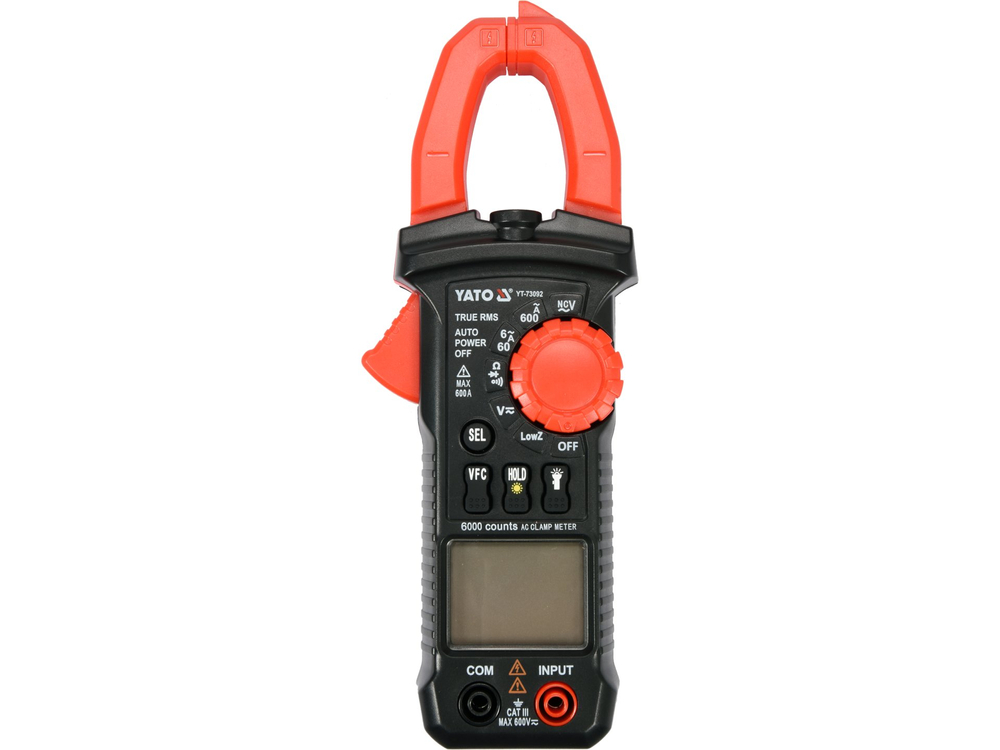

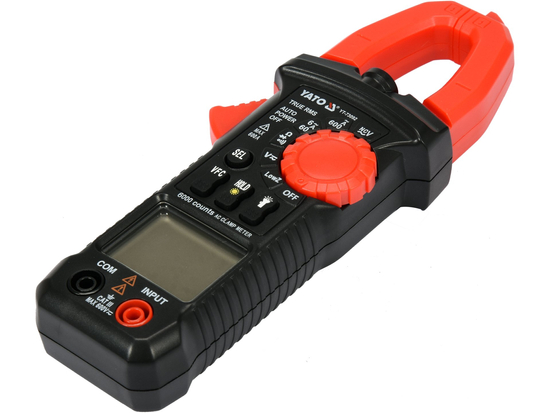

Az YT-73092 univerzális bilincsmérő a legtöbb jelzés automatikus tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A mérő olyan fogókkal van felszerelve, amelyek lehetővé teszik a váltakozó áram mérését egyetlen vezetékben induktív módszerrel. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztása nélkül történik, és sokkal nagyobb áram mérését teszi lehetővé, mint a hagyományos elektromos mérőkkel.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: V.F.F.F.F. F. + lowZ
• Egyenfeszültségmérés: egyenáram 0-600 V, LowZ
• váltakozó áram mérése: 0-600 A, VALÓS EFFEKTÍV + V.F.C.
• ellenállásmérés: 0-60 MΩ
• diódateszt:_IF 1 mA,_UR 2,3 V
• áramkör folytonossági teszt: 0-120 Ω

További mérések:

• Váltakozó feszültségmérés alacsony impedancia üzemmódban: 0-600 V
• Egyenfeszültségmérés alacsony impedancia üzemmódban: 0-600 V
• érintésmentes váltakozó feszültség érzékelése: NCV

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó áramú mérés esetén. Számítás a mérési eredményre: 30 A

• Az YT-73092 mérőműszer mérési pontossága ebben a tartományban : ±(2,5%+10), felbontás: 0,01 A.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2,5%) + 10 x felbontás
• számítás: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Tényleges eredmény a mérési hibával együtt 30 A jelzés esetén = 30 ± 0,85 A

• a váltakozó feszültség jelzésére vonatkozó mérési hibát is tartalmazó eredmény: 235 V = 235 ± 3,3 V
• mérési hibával együtt számított eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,116 V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét mutatja. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• NCV - érintésmentes váltakozó feszültség érzékelés induktív módszerrel. A mérőműszer érzékeli a feszültség jelenlétét egy szigetelt vezetékben, és a fázisvezetéket is képes jelezni.
• LowZ - AC és DC feszültségmérés alacsony impedanciájú üzemmódban. Az általánosan szellemfeszültségnek nevezett jelenség megnehezítheti például az ipari épületekben az áramellátó hálózatok diagnosztizálását. Ezt a jelenséget az okozza, hogy egy olyan nem csatlakoztatott kábelen megjelenő feszültséget, amelyben feszültséget indukáltak egy ugyanabban a csatornában futó, hálózatra csatlakoztatott kábelből. A LowZ funkció a mérőműszer mérőaljzatainak impedanciáját a normál mérési módhoz képest 10-szeresére csökkenti, ekkor a mérőműszer a feszültség mintavételezése közben kissé nagyobb áramot vesz fel, és így a kábelben felgyülemlett töltést lemeríti. Az eredmény egy szellemfeszültség nélküli feszültségmérés.
• V.F.C. - aluláteresztő szűrő. Ezt a funkciót például olyan elektromos motorvezérlő kimeneti feszültségének mérésekor használják, amely frekvencia- és feszültségváltozást használ a motor fordulatszámának szabályozására (VFD-vezérlők). A funkció aktiválásakor a mérőeszköz kiszűri a magas frekvenciájú zavarokat, például egy PWM jelből, és csak az alacsony frekvenciát hagyja meg. Ily módon a szűrő lehetővé teszi a motorba áramló feszültség/áram effektív értékének pontos mérését.
• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amely a tárcsával kézi tartománybeállítással rendelkezik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a műszer károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• SEL - megváltoztatja a mérési módot, pl. AC-ről DC feszültségmérésre, diódavizsgálatról áramkör folytonossági vizsgálatra vagy ellenállásmérésre való átkapcsolás.
• HOLD - az aktuálisan mért érték megtartása a kijelzőn

További információk

• LCD kijelző, maximálisan megjelenített eredmény: 5999
• a képernyő háttérvilágítása
• a bilincsek mérési mezejének megvilágítása
• hangjelzés a folytonossági vizsgálat során 60 Ω alatti ellenállások esetén
• lehetőség a dióda- és folytonossági vizsgálatok külön-külön történő bekapcsolására
• a bilincsek 26 mm-ig nyílnak, és lehetővé teszik egyetlen, legfeljebb 18 mm átmérőjű vezeték mérését

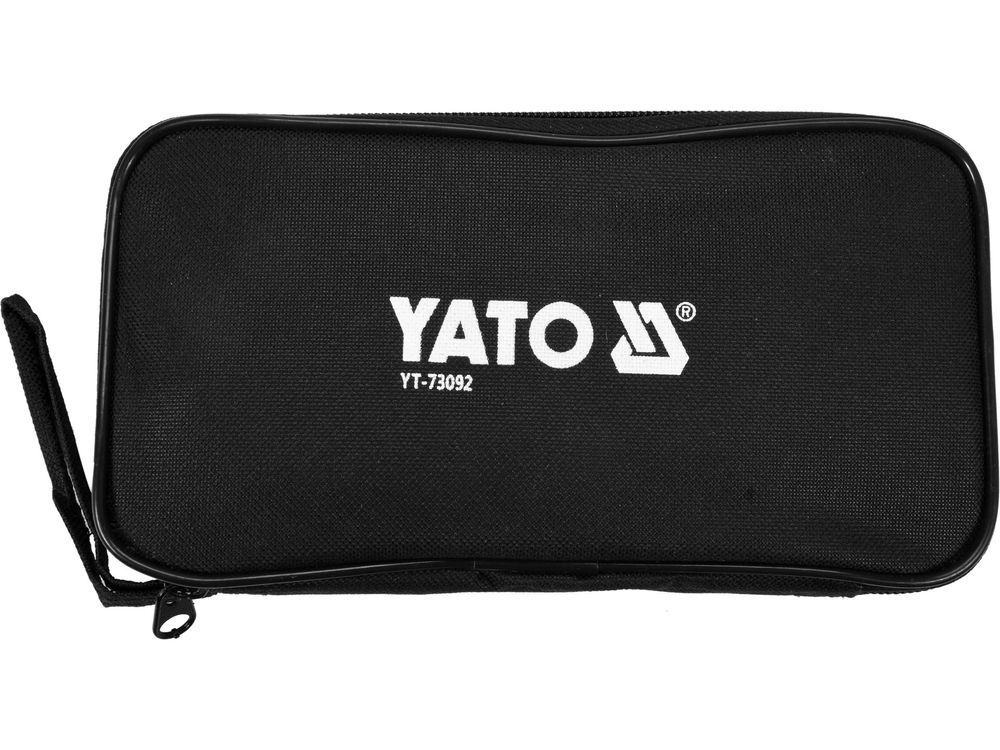

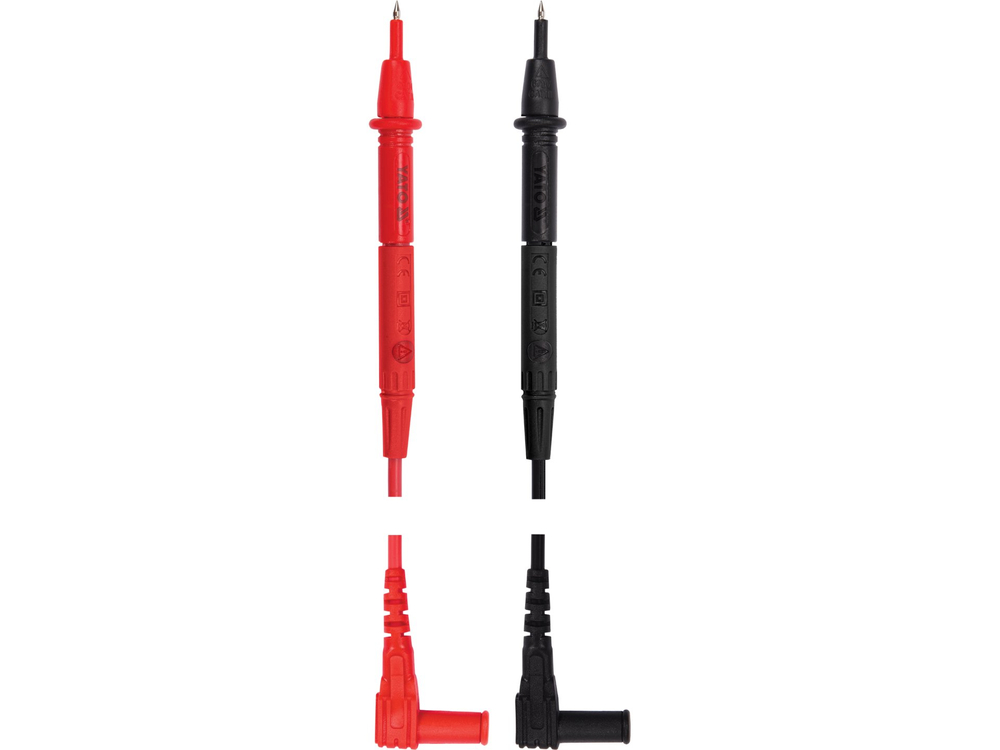

• a mérőszondák és a hordtáska tartozék
• túlterhelés elleni védelemmel ellátott konstrukció
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AAA) elemmel

Vigyázat!

A bilincses mérőműszerrel történő árammérés csak egyetlen vezetőn, egyetlen kábelen végezhető. A bilincsek rögzítése többvezetékes kábelen az egyetlen vezeték leválasztása nélkül hibás eredményt vagy nulla áramáramot fog mutatni.
