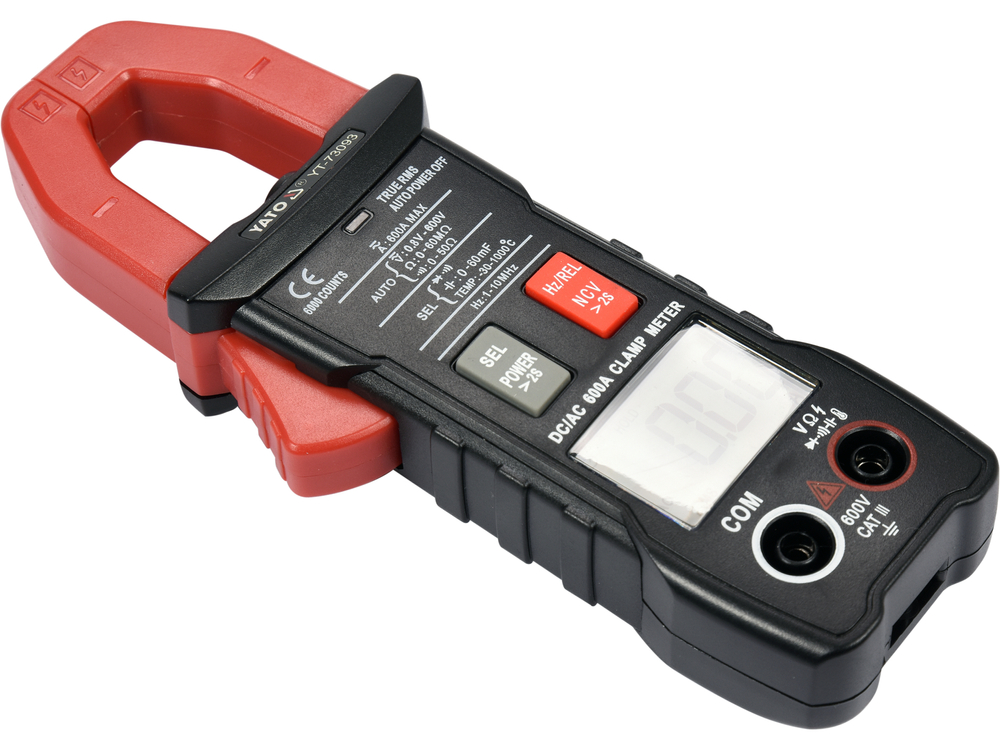

Univerzális hurokmérő YT-73093 automatikus tartománnyal, amely lehetővé teszi az alapvető és haladó elektromos mennyiségek mérését. A mérő hurokérzékkel van felszerelve, amely lehetővé teszi a DC és AC árammérését egyetlen vezetéken a beépített HALL érzékelő segítségével. A mérés anélkül történik, hogy szükség lenne az áramkör szétszerelésére vagy a tápellátásról való leválasztására, és lehetővé teszi a jóval nagyobb árammennyiség mérését, mint a hagyományos elektromos mérők esetében. A mérőszondák szilikonból készültek, rugalmasak és ellenállnak a magas hőmérsékletnek.

Alapmérések:

• AC feszültségmérés: 0-600 V, TRUE RMS
• DC feszültségmérés: 0-600 V
• AC árammérés: 0-600 A, TRUE RMS
• DC árammérés: 0-600 A
• ellenállás mérés: 0-60 MΩ
• diodateszt: I_F 5 mA, U_R 3 V
• áramkör folytonosságának tesztelése: 0-50 Ω

További mérések:

• kapacitás mérés: 0-60 mF
• frekvenciamérés: 0-10 Mhz
• hőmérsékletmérés: -30 - 1000 °C
• kapcsolat nélküli AC feszültségérzékelés: NCV

Mérési pontosság:

Példa az AC árammérés pontosságának kiszámítására. Számítások az eredményre: 30 A

• a YT-73093 mérő pontossága ebben a tartományban: ±(2,0%+30), felbontás 0,01 A
• a mérési hiba kiszámítása: (mérési eredmény x 2%) + 30 x felbontás
• számítás: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Az eredmény a mérési hibával együtt a 30 A mutatónál = 30 ± 0,90 A.

• az eredmény a mérési hibával együtt az AC feszültségmérésnél: 235 V = 235 ± 4,175 V
• az eredmény a mérési hibával együtt a DC feszültségmérésnél: 12 V = 12 ± 0,09 V

Az adott mérés felbontásával és pontosságával kapcsolatos táblázat megtalálható a használati utasításban.

Beépített funkciók:

• TRUE RMS - a mérő ezzel a funkcióval a valós RMS értéket mutatja az AC feszültség/áram esetében. A true rms mérők a középérték számító mérőkkel ellentétben nemcsak a szinusz hullámformára mutatják a helyes értéket, hanem a torzított szinusz hullámformákra is, például magasabb harmonikusokra, vagy négyzetes vagy háromszög alakú hullámformákra. Ez a funkció elengedhetetlen minden olyan helyen, ahol impulzus tápegységek, frekvenciaváltók, HVAC rendszerek stb. találhatók az áramkörben.
• NCV - kapcsolat nélküli AC feszültségérzékelés induktív módszerrel. A mérő érzékeli a feszültség jelenlétét az szigetelt vezetékben, képes megmutatni a fázisvezetéket is
• AUTO - automatikus mérési tartomány beállítás. Ismeretlen értékek mérésénél, ha a mérőt kézzel kell állítani a megfelelő tartományra egy gomb segítségével, akkor a méréseket a legnagyobb tartománytól kezdve kell elvégezni, amíg el nem érjük a legpontosabb eredményt adó tartományt - egyébként károsíthatjuk az eszközt. Az AUTO funkcióval rendelkező multiméter esetében elég csak egy mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezetten AUTO módban indul
• DATA HOLD - a jelenleg mért érték megjelenítése a kijelzőn
• PEAK HOLD - a legmagasabb mért érték megjelenítése a kijelzőn a mérőszondák segítségével
• INRUSH current - indítási áram mérése hurokmérők segítségével. A mérő 100 ms-en belül méri az árammennyiséget az eszköz bekapcsolását követően

További információk:

• LCD kijelző, maximálisan megjeleníthető érték: 6000
• kijelző és hurokmérő mérőterület világítása
• automatikus átváltás a diódatesztről a folytonossági tesztre, ha az áramkör ellenállása 50Ω alatt van (nem lehetséges a mérőt csak diódatesztre állítani)
• hangjelzés a folytonossági teszt során 50Ω alatti ellenállás esetén
• a hurok 25 mm-re kinyílik és lehetővé teszi egyetlen vezeték mérését maximum 25 mm átmérőig
• a mérőszondák hossza 14,5 cm
• a vezeték hossza a szondákkal együtt: 97 cm
• a vezeték átmérője az izolációval együtt: 3,5 mm
• tartozék tokkal
• túlfeszültségvédelemmel rendelkező kialakítás
• automatikus kikapcsolás 15 perc inaktivitás után
• lehetőség az automata kikapcsolás módjának kikapcsolására
• alacsony elemjelző
• áramellátás: két darab 1,5 V-os elem (AAA)

Vizuális leírás:

Figyelem!

A hurokmérőkkel történő árammérés kizárólag egyetlen vezetéken végezhető. Többvezetékes kábel esetén a hurokokat nem lehet a különálló vezetékekhez csatlakoztatni, mivel nem megfelelő eredményt vagy nulla áramáramlást mutatnak.
