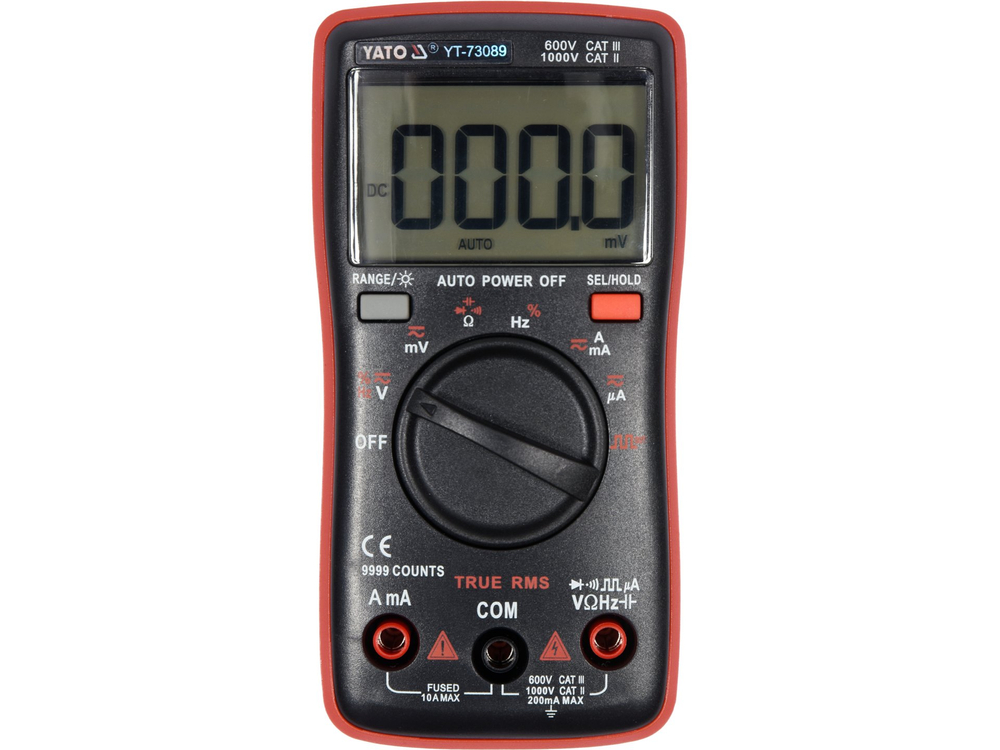

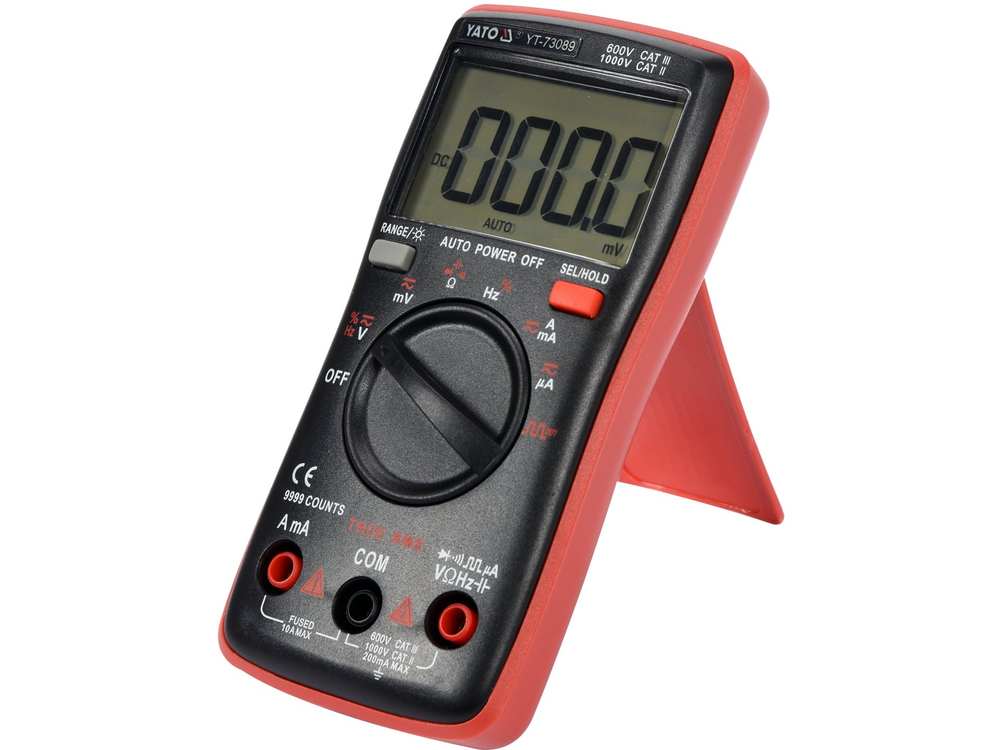

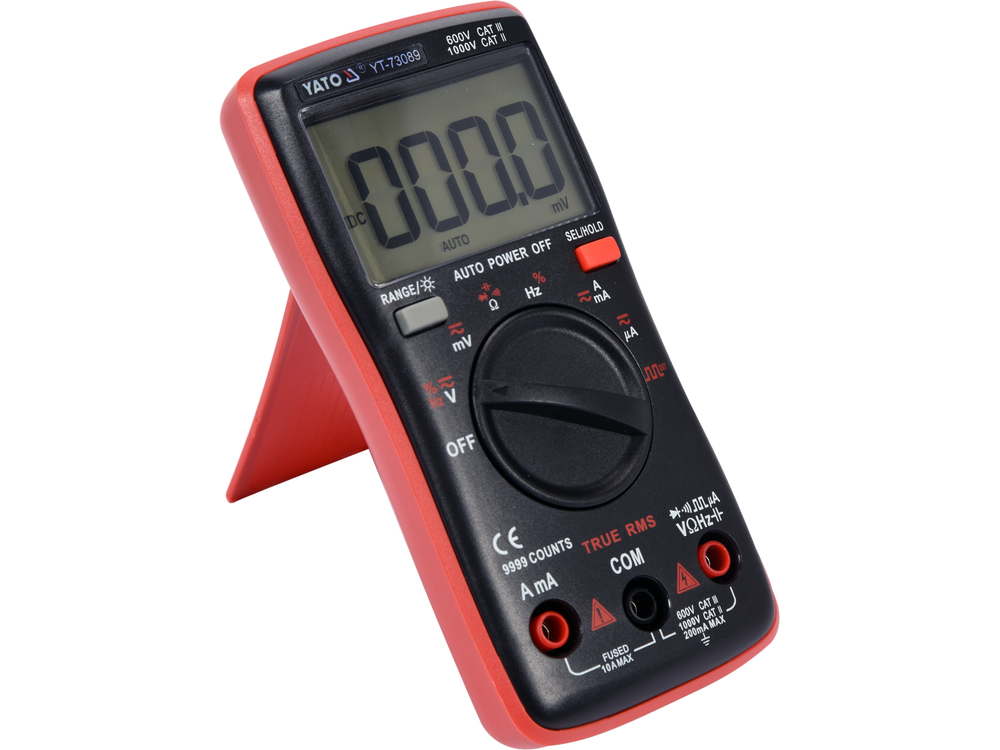

YT-73089 univerzális mérőműszer TRUE RMS funkcióval és automatikus mérési tartományokkal. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit. A népszerű ház, a kis méretek és a nagyméretű, háttérvilágítással ellátott kijelző a nagy mobilitást a kényelmes munkavégzéssel kombinálja. A multiméter a kijelzések gyorsaságát, pontosságát és megismételhetőségét a vezérlőpanel modern kialakításának és a kiváló minőségű mérőszondáknak köszönheti, amelyek méretét és pontosságát a hobbimérők és a professzionális szerviztechnikusok egyaránt értékelni fogják. A négyszöghullámú jelgenerátor segít például a fejhallgatók vagy hangszórók diagnosztizálásában, míg a mikroamperben kifejezett speciális árammérési beállítás lehetővé teszi a különböző típusú érzékelők, például a HVAC-berendezések lángérzékelőinek vizsgálatát. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékletnek.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: 0-750 V, VALÓS EFFEKTÍV ÉRTÉKEK
• Egyenfeszültségmérés: EGYENÁRAM 0-999,9 V
• váltakozó áram mérése: 0-9,999 A, VALÓS EFFEKTÍV ÉRTÉKEK
• Egyenáram mérése: 0-9,999 A
• ellenállásmérés: 0-9,999 MΩ
• diódateszt:_IF 5 mA,_UR 3 V
• áramkör folytonossági teszt: 0-50 Ω

További mérések:

• 0-9,999 mF
• frekvenciamérés: 0-9,999 Mhz
• kitöltési tényező mérése: 1-99%
• Téglalap alakú hullámforma generátor: 15 beállítás 50 és 5000 Hz között

Mérési pontosságok:

Példa a pontosság meghatározására váltakozó feszültségmérés esetén. A mérési eredmény számítása: 235 V

• Az YT-73096 mérőműszer mérési pontossága ebben a tartományban : ±(1,0% + 3), felbontás 0,1 V
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1,0%) + 3 x felbontás
• számítás: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Tényleges eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 2,65 V

• Tényleges eredmény a mérési hibával együtt egyenfeszültségjelzés esetén: 12 V = 12 ± 0,09 V
• mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,15 A

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-rendszerek stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• Hullámforma-generátor - a gombot jelgenerálásra állítva a mérőműszer egy 50 és 5000 Hz közötti frekvenciájú négyszöghullámot generál. A jel felhasználható például hangszórók diagnosztizálására vagy egy rádió alacsony frekvenciájú sávjainak ellenőrzésére.
• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amelynek tartománya a tárcsa segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést elvégezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
• SEL - a mérési mód váltása, pl. AC-ről DC feszültségmérésre.
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn.

További információk

• LCD kijelző, maximálisan megjelenített eredmény: 9999

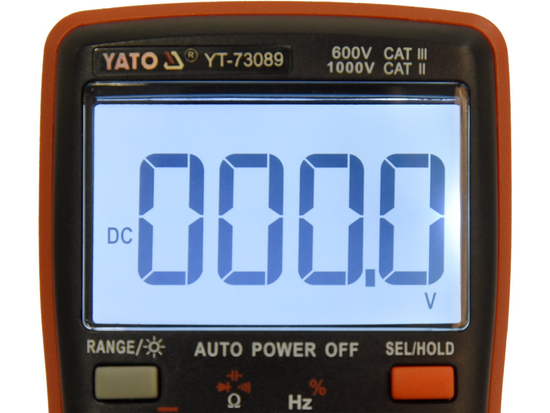

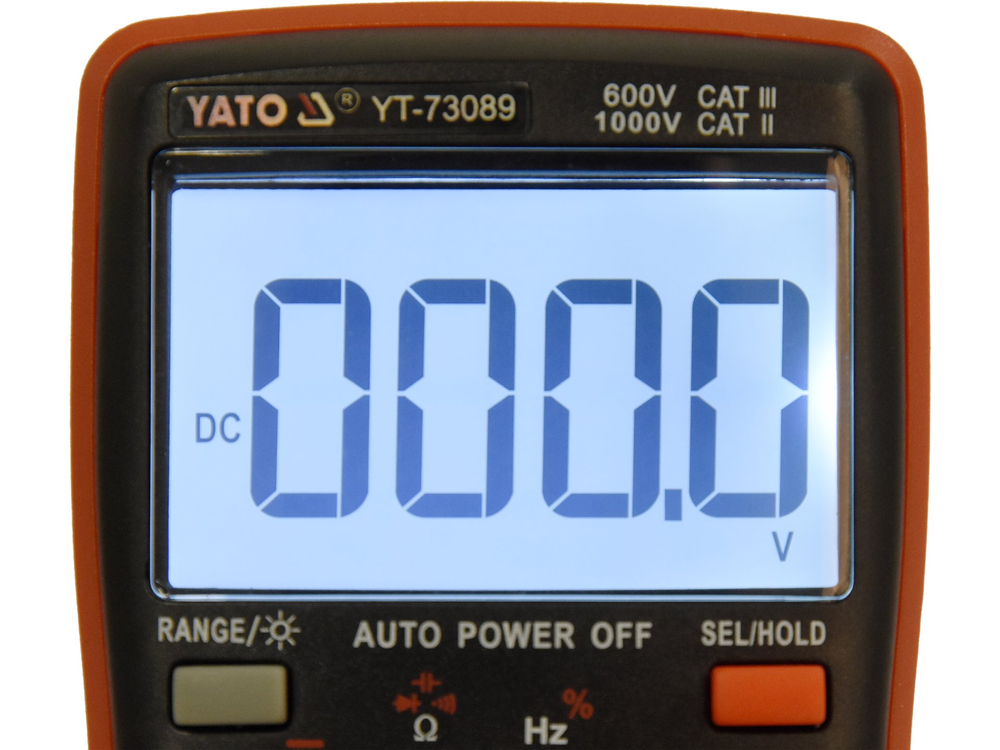

• a képernyő háttérvilágítása
• hangjelzés az áramkör folytonosságának vizsgálatakor 50 Ω alatti ellenállás esetén
• lehetőség a dióda és a folytonossági tesztek külön-külön történő bekapcsolására

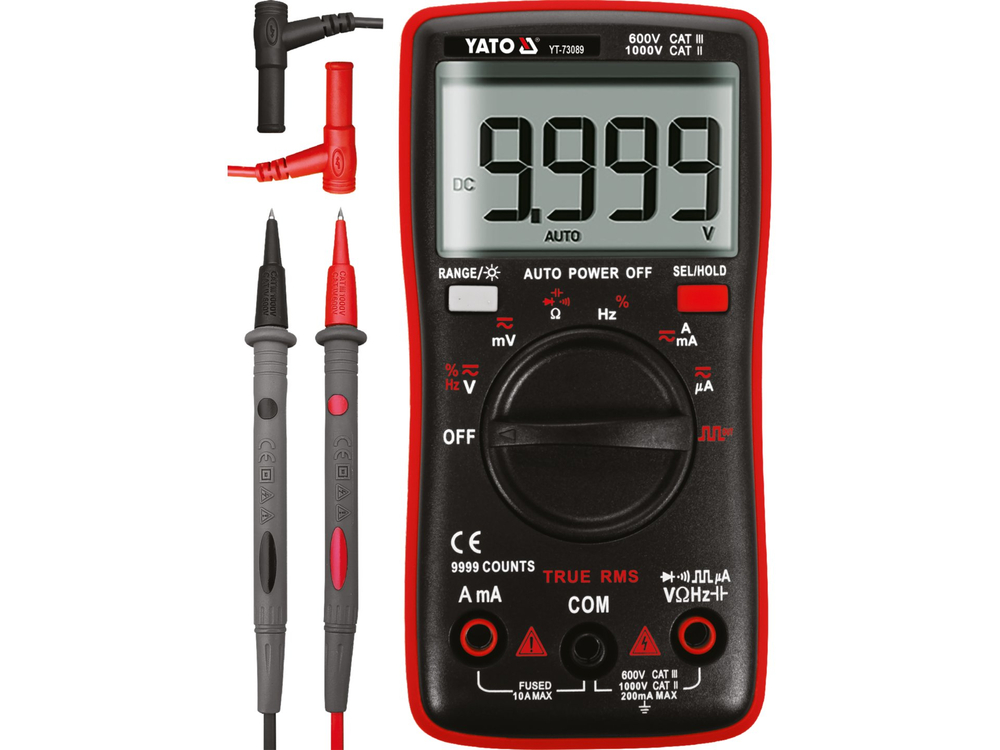

• 14,5 cm hosszúságú mérőszondák a tartozékban
• kábelhossz a szondákkal együtt 97 cm
• kábelátmérő a szigeteléssel együtt: 3,5 mm
• túlterhelés elleni védelemmel ellátott konstrukció
• ABS műanyagból készült ház
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• az automatikus kikapcsolási mód kikapcsolásának lehetősége
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AAA) elemmel
