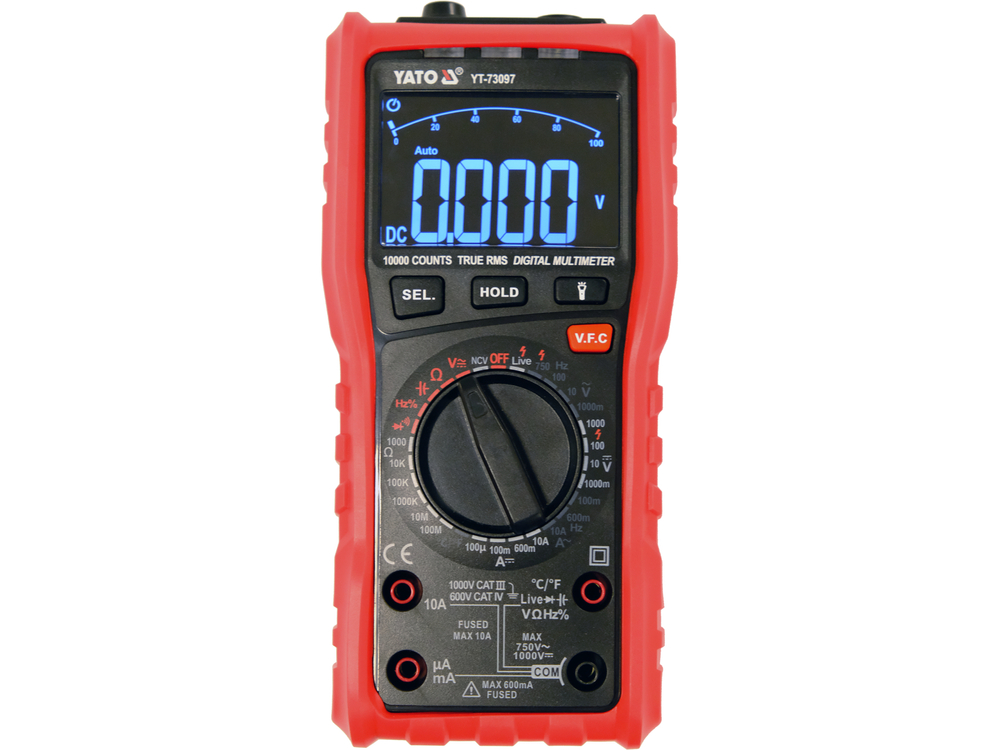

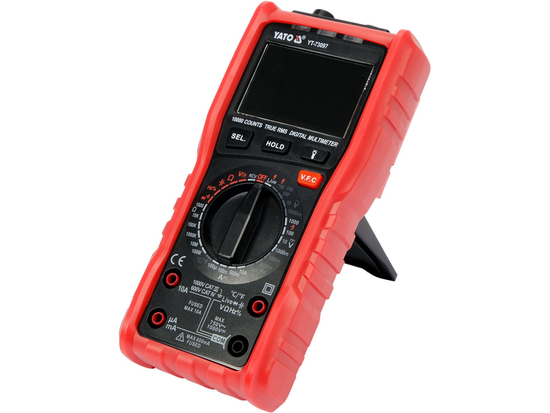

YT-73097 univerzális mérőműszer TRUE RMS funkcióval, egyedi kialakítású, automatikus és kézi mérési tartományban. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseinek elvégzését. A nagyméretű multifunkciós LCD kijelző egyes mérési módokban lehetővé teszi két érték egyidejű megjelenítését, pl. a hálózati aljzatból származó feszültség és frekvencia. A készülékház piros gumihuzattal van ellátva, amely külön helyet biztosít a mérőszondák számára, ennek köszönhetően a mérőműszer nem csúszik ki könnyen a kezéből, és minimálisra csökkenti a sérülés kockázatát egy esés során. A legkorszerűbb lapkakialakítás és a speciális szoftver nemcsak a leolvasások gyorsaságát, pontosságát és megismételhetőségét jelenti, hanem a biztonság megnövelt szintjét is, amit a 600 V-ig terjedő CAT IV minősítés elérése is bizonyít.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: V.F.F.F.F. F.
• Egyenfeszültségmérés: EGYENÁRAM 0-1000 V
• váltakozó áram mérése: 0-10 A, VALÓS EFFEKTÍV ÉRTÉKEK
• Egyenáram mérése: egyenáram 0-10 A
• ellenállásmérés: 0-99,99 MΩ
• diódateszt:_IF 1mA,_UR 3, 2V
• áramkör folytonossági teszt: 0-30 Ω

További mérések:

• 0-99,99 mF
• frekvenciamérés: 0-9,999 Mhz
• kitöltési tényező mérése: 1-99%
• hőmérsékletmérés: -20 és 1000°C között
• érintésmentes váltakozó feszültség érzékelés: NCV

Mérési pontosságok:

Példa a pontosság meghatározására a váltakozó áramú feszültségmérésnél. Számítás a mérési eredményhez: 235 V

• Az YT-73097 mérőműszer mérési pontossága ebben a tartományban : ±(1,0% + 5), felbontás: 0,1 V.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1,0%) + 5 x felbontás
• számítás: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Tényleges eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 2,85 V

• Tényleges eredmény a mérési hibával együtt egyenfeszültségjelzés esetén: 12 V = 12 ± 0,09 V
• mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,15 A

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• NCV - érintésmentes váltakozó feszültség érzékelés induktív módszerrel. A mérő a készülék előlapján található NCV-érzékelő segítségével érzékeli a feszültség jelenlétét egy szigetelt vezetőben.
• LIVE - a fázis jelenlétének vizsgálata az egyik mérőszonda segítségével. Lehetővé teszi annak ellenőrzését, hogy egy elektromos aljzat melyik furatában van fázis. Helyezze a mérőszondát a furatba, ha fázist észlel, a kijelzőn LIVE jelenik meg.
• V.F.C. - aluláteresztő szűrő. Ezt a funkciót például olyan elektromos motorvezérlő kimeneti feszültségének mérésekor használják, amely frekvencia- és feszültségváltozást használ a motor fordulatszámának szabályozására (VFD-vezérlők). A funkció aktiválásakor a mérőeszköz kiszűri a magas frekvenciájú zavarokat, például egy PWM jelből, és csak az alacsony frekvenciát hagyja meg. Ily módon a szűrő lehetővé teszi a motorba áramló feszültség/áram effektív értékének pontos mérését.
• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amely a tárcsával kézi tartománybeállítással rendelkezik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a műszer károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. Az YT-73097 egyedülálló konstrukció, mert az automatikus méréssel rendelkező üzemmódok mellett az alapvető elektromos mennyiségek mérését a gombbal manuálisan beállított tartományokon is lehetővé teszi, így egyesíti mindkét megoldás előnyeit. Ha ismeri a hozzávetőleges mérési értéket, és beállítja a megfelelő tartományt, akkor a kijelzés gyorsaságát élvezheti.
• SEL - megváltoztatja a mérési módot, pl. AC-ről DC-feszültség mérésre
• HOLD - az aktuálisan mért értéket tartja a kijelzőn
• FLIGHT - a készülék előlapján található egy dióda a munkaterület megvilágítására, amely ezzel a gombbal kapcsolható be és ki.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 9999
• hang- és fényjelzés a folytonossági vizsgálatnál 30 Ω alatti ellenállásoknál
• automatikus üzemmód a dióda- és folytonossági vizsgálatokhoz, ebben a beállításban a mérőműszer magától felismeri, hogy diódával vagy kis ellenállású áramkörrel van-e dolga
• lehetőség a dióda- és folytonossági tesztek külön-külön bekapcsolására a SEL gomb segítségével, folytonossági teszt beállításban a hangjelző azonnal megszólal

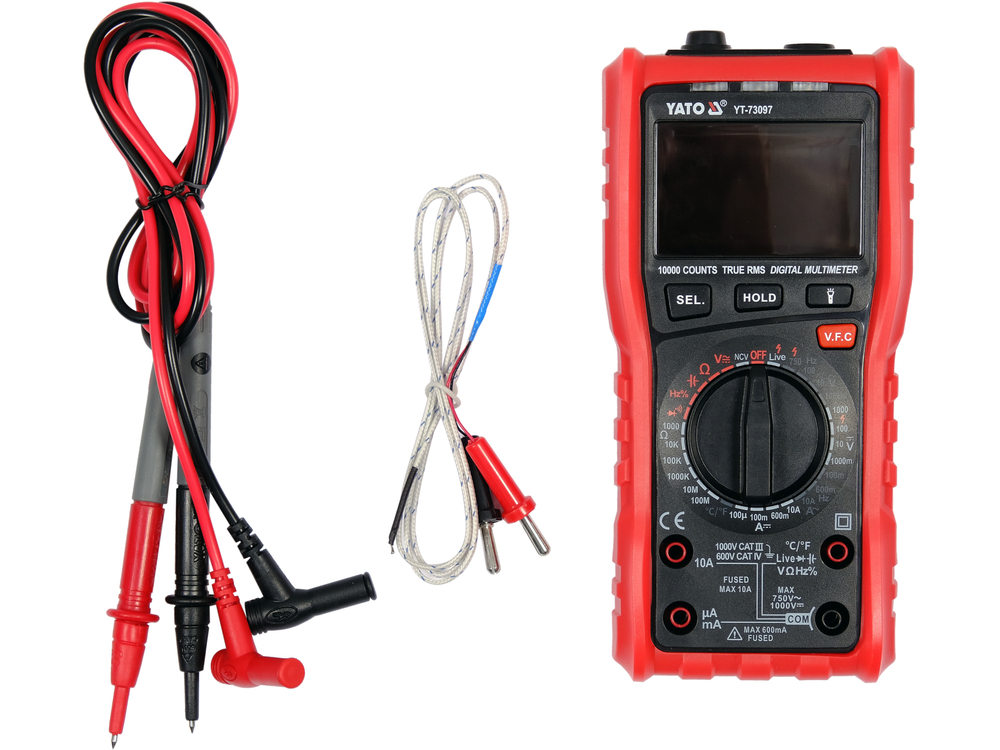

• a készlet 15 cm hosszú mérőszondákat tartalmaz
• kábelhossz a szondákkal együtt 110 cm
• a kábel átmérője a szigeteléssel együtt: 3,5 mm
• túlterheléssel és védelemmel ellátott konstrukció mind az áram-, mind a feszültségmérésekhez
• riasztás a biztosíték kialvásakor
• riasztás, ha a szondát rossz aljzatba dugja be, pl. ha a mérőműszert bekapcsolás után feszültségmérésre állítja be, és a szondát az árammérés aljzatába dugja be, a kijelzőn LEAD jelenik meg.
• ABS ház
• a mérőműszer automatikus kikapcsolása 10 perc inaktivitás után
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AA) elem
