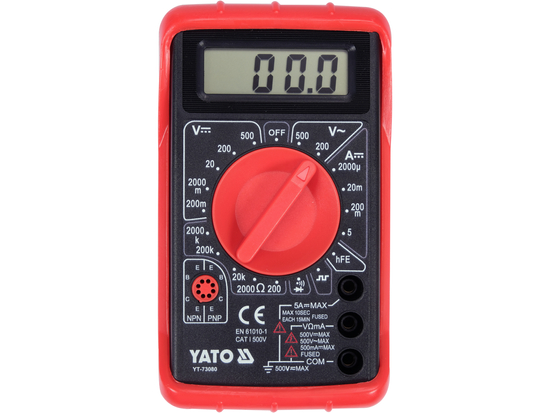

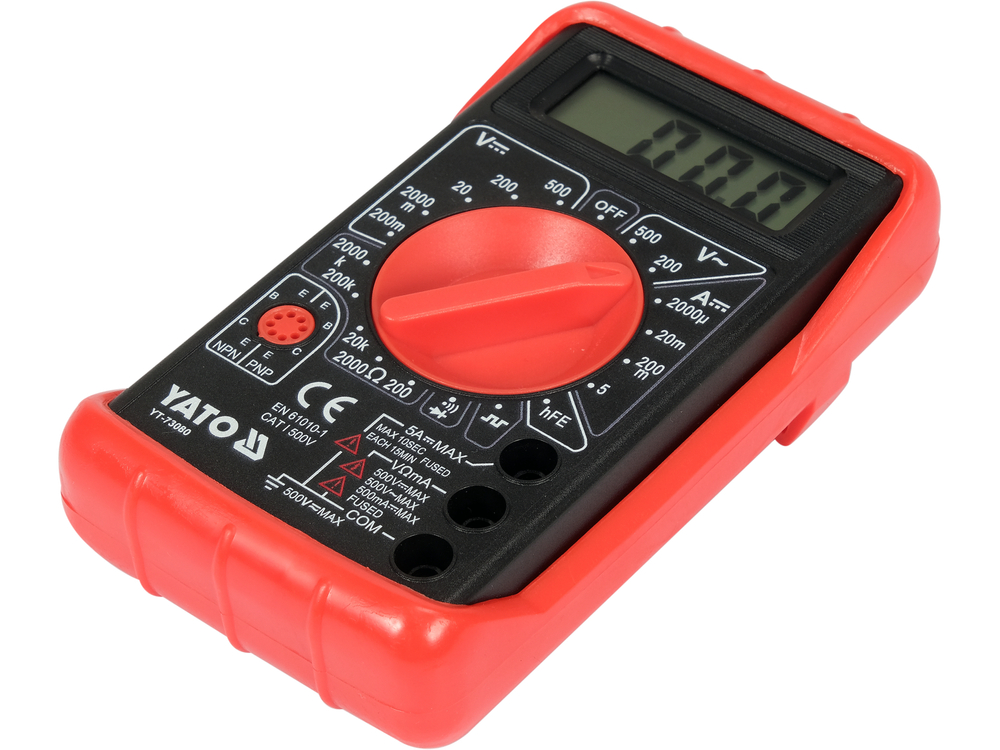

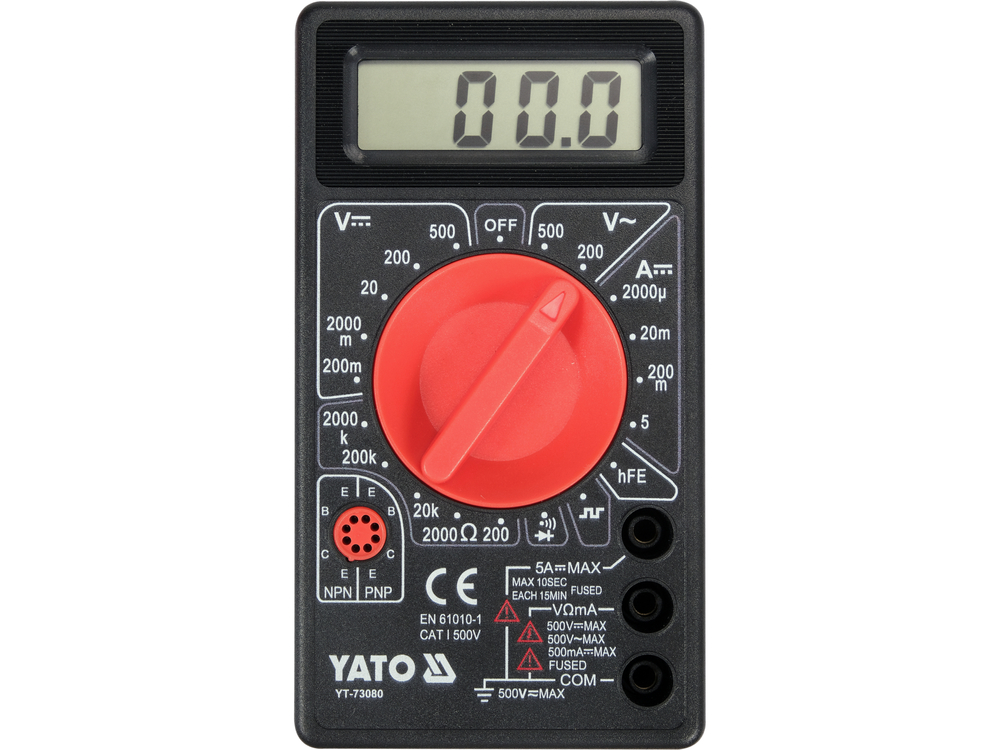

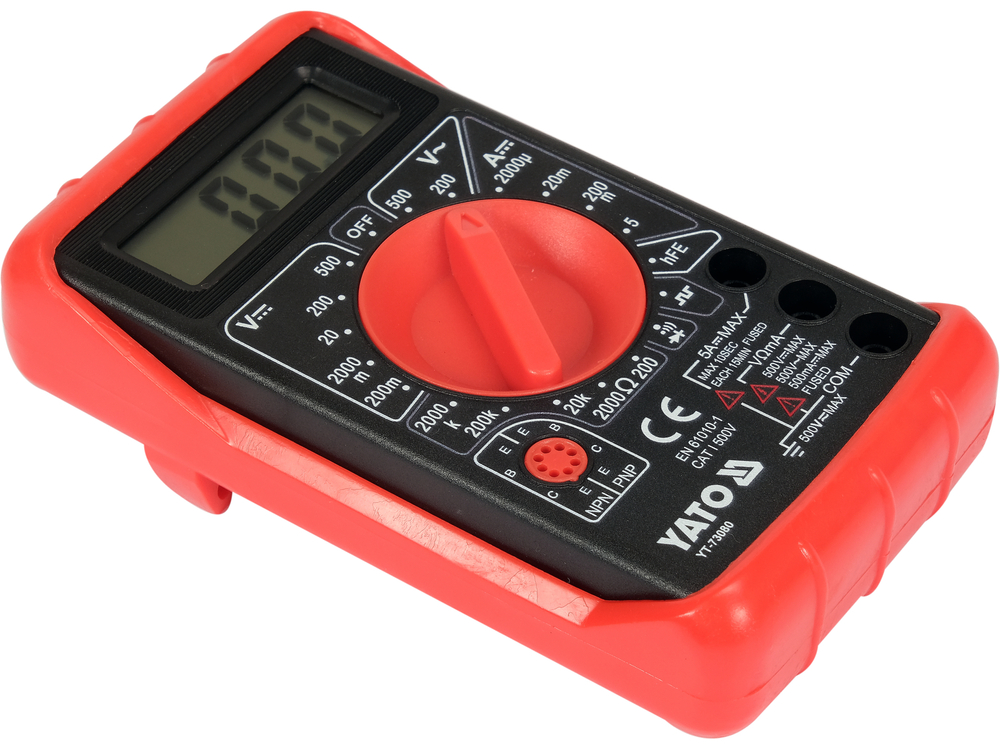

Universālais mērītājs YT-73080 ar manuālu diapazonu katram mērījumam ļauj veikt pamata un sarežģītus elektriskos mērījumus. Tas ir mūsu piedāvājuma pamata modelis. Papildu aizsardzību pret mehāniskiem bojājumiem nodrošina tā sauktais apvalks - tas ir gumijas apvalks, kas izstiepts virs ierīces korpusa.

Pamata mērījumi

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-500 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-500 V
• Līdzstrāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: 0-5 A
• pretestības mērīšana: 0-2 MΩ
• diodes tests:_IF 1 mA,_UR 3 V
• ķēdes nepārtrauktības tests: 0-30 Ω

Papildu mērījumi:

• Tranzistora tests: 0-1000, iebūvēta mērījumu ligzda.
• taisnstūra viļņu formas ģenerators: 5 Vpp, 50 Hz

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērījumu precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja YT-73080 mērījumu precizitāte šim diapazonam ir: ±(2% + 10), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2%) + 10 x izšķirtspēja.
• aprēķins: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V.

Rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 14,7 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,146 V

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam skatīt lietošanas instrukcijā.

* YT-73080 mērītājam nav īstās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir tikai maiņstrāvas sprieguma īstā vidējā kvadrātiskā vērtība normālai sinusoidālai viļņu formai.

Iebūvētās funkcijas:

• Viļņu formas ģenerators - iestatot pogu, lai ģenerētu signālu, mērītājs ģenerē 5 Vpp pīķa līdz maksimumam taisnstūra viļņu formu ar frekvenci aptuveni 50 Hz. Šo signālu var izmantot audio tehnikā, piemēram, skaļruņu diagnostikai.
• DATA HOLD [H] - saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• akustiskais signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 30 Ω (nav iespējams iestatīt mērītāju tikai diodes testam).

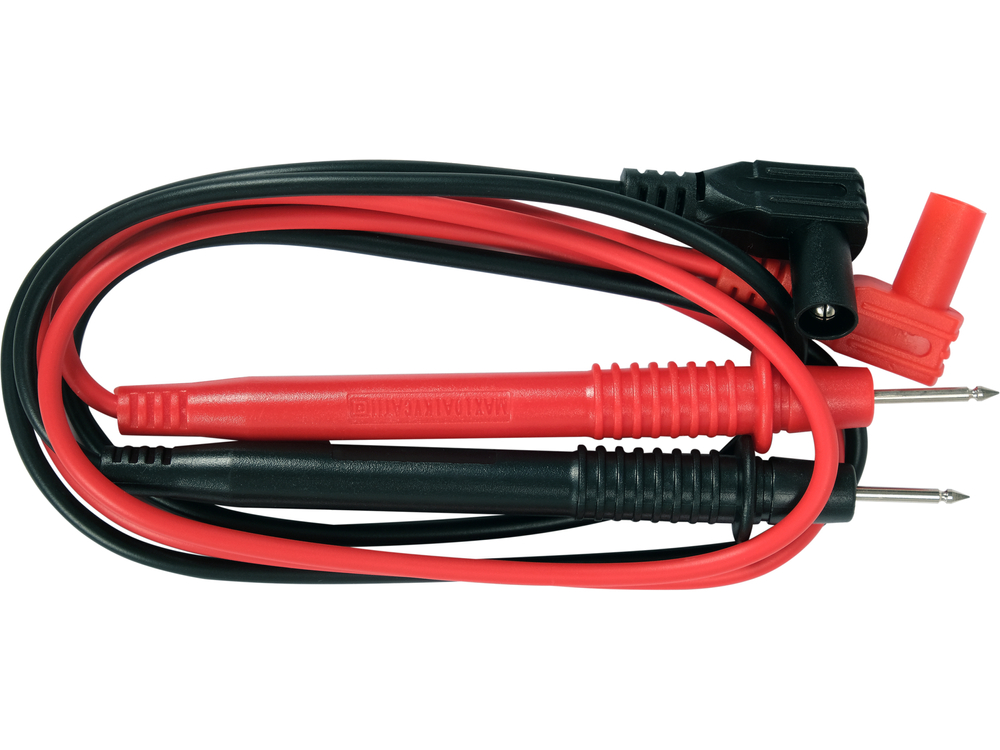

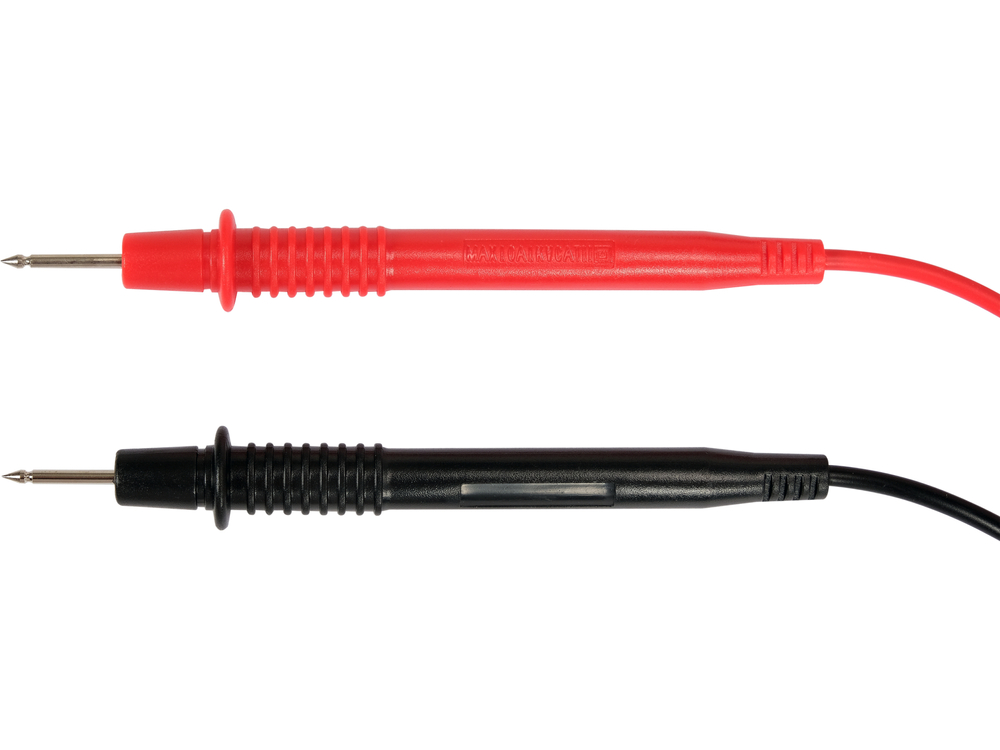

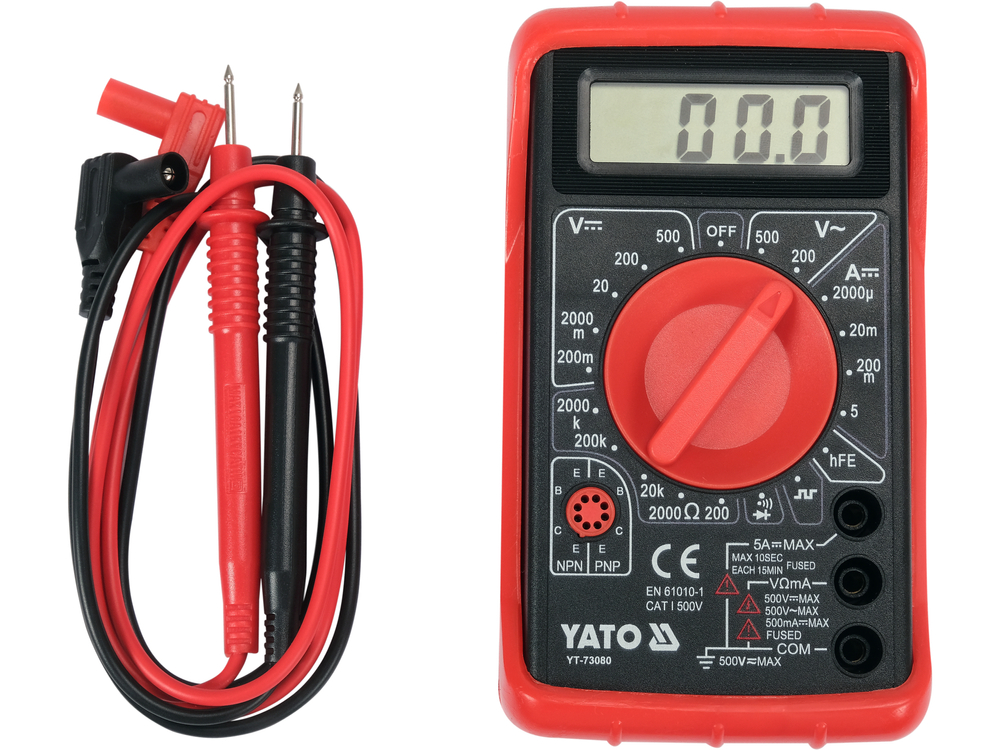

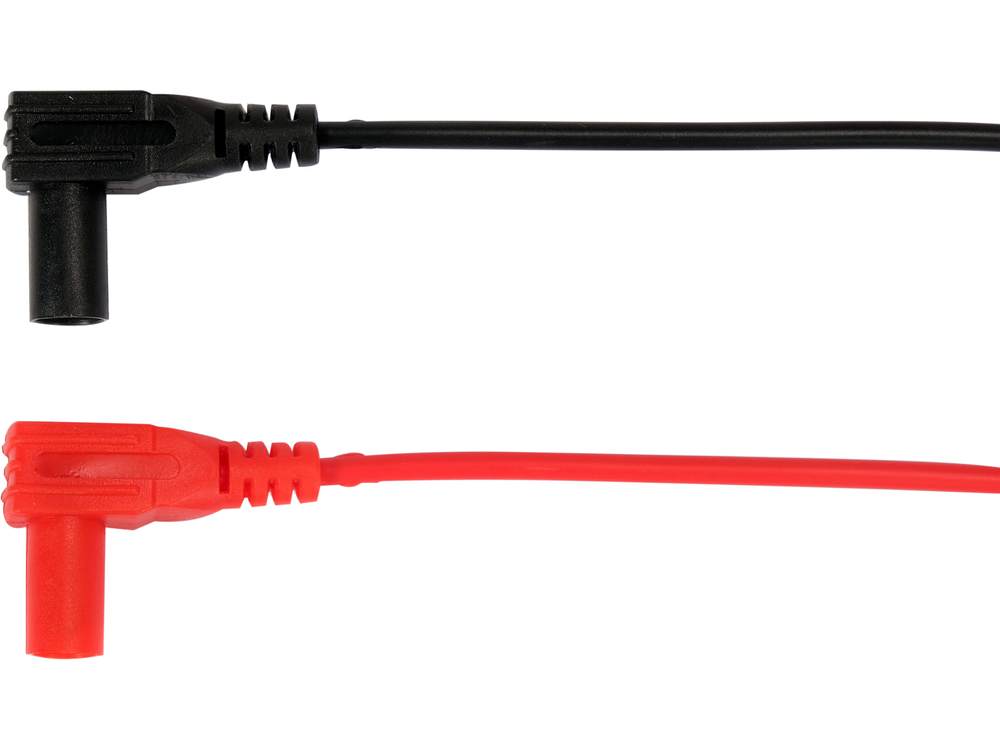

• mērīšanas zondes ir iekļautas komplektā
• konstrukcija ar pārslodzes aizsardzību

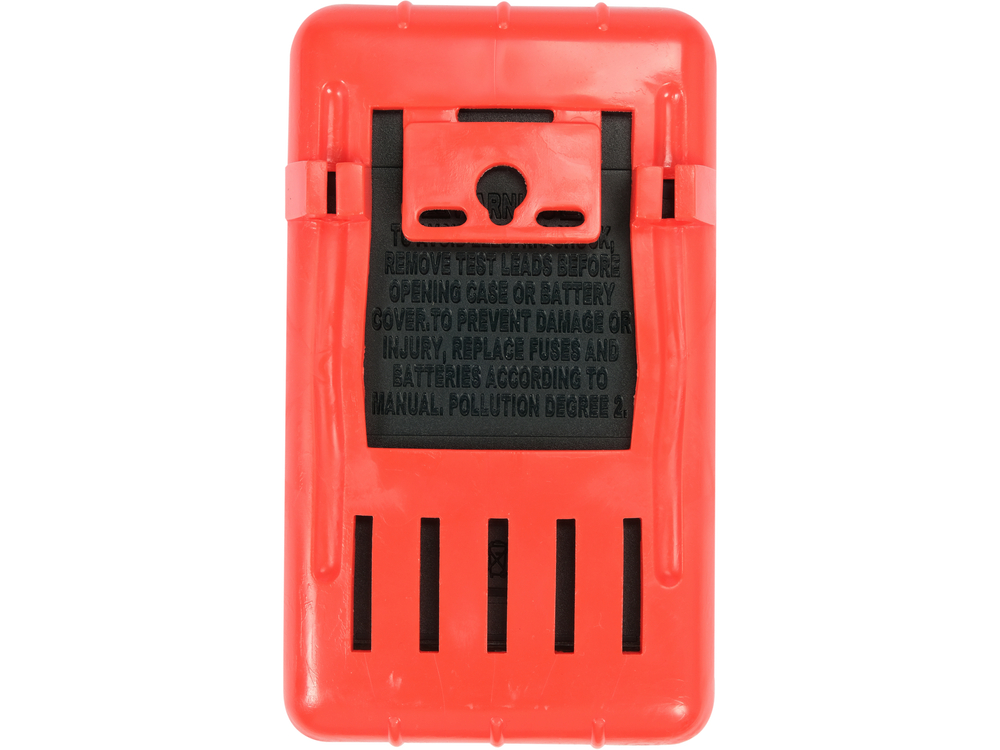

• ABS korpuss + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: 9 V akumulators (6F22)

Uzmanību!

Mērot nezināmas vērtības ar mērītāju ar manuālu diapazona maiņu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt ierīci.
