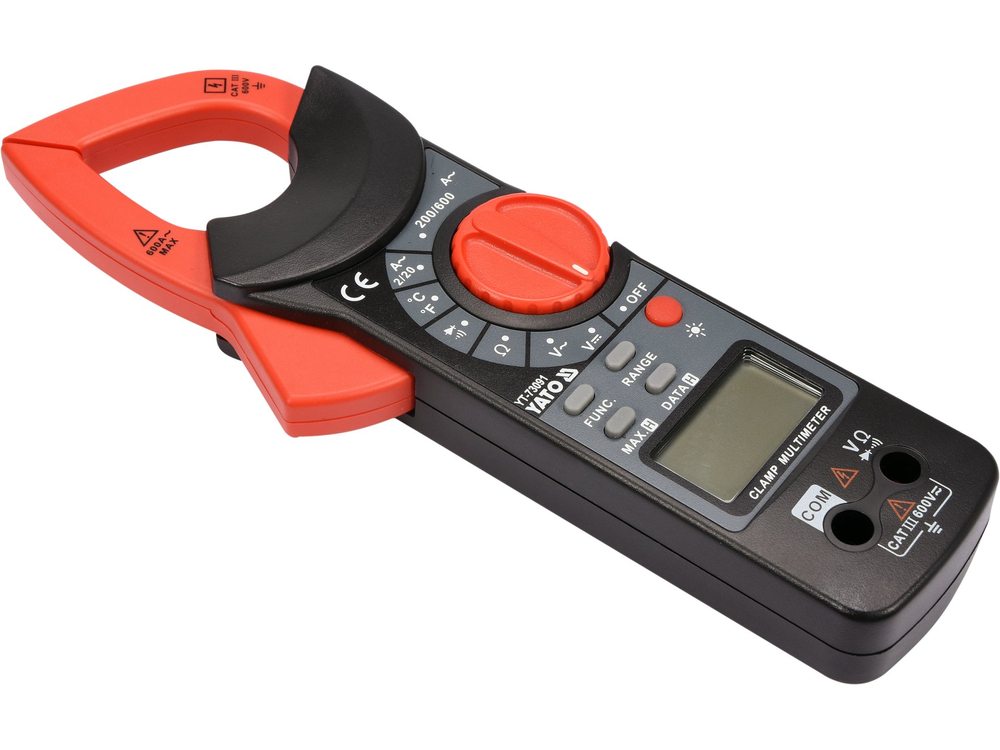

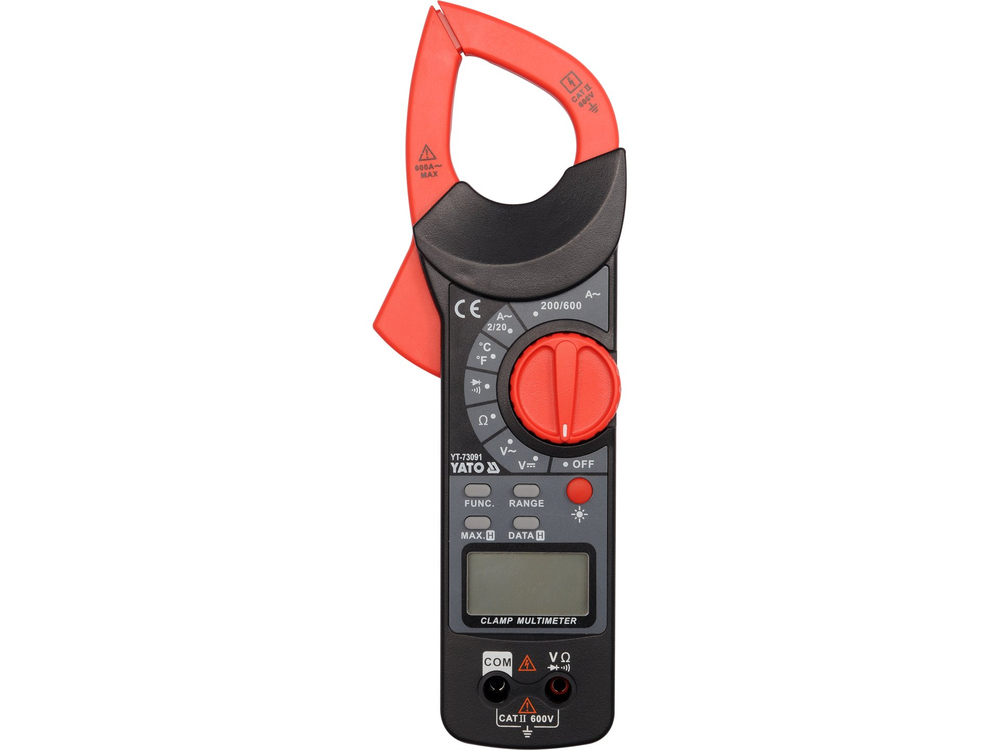

YT-73091 universālais skavu mērītājs ar automātisko diapazonu lielākajai daļai indikāciju ļauj veikt elektriskos pamatmērījumus. Mērītājs ir aprīkots ar mērīšanas skavām, kas ļauj mērīt maiņstrāvu vienā vadā, izmantojot induktīvo metodi. Mērījumi notiek, neizjaucot ķēdi vai neatvienojot to no strāvas avota, un ļauj izmērīt daudz lielāku strāvu nekā ar parastajiem elektrības mērītājiem.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērīšana: 0-600 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-600 A
• pretestības mērīšana: 0-20 MΩ
• diodes tests:_IF 1mA,_UR 1,48 V
• ķēdes nepārtrauktības tests: 0-120 Ω

Papildu mērījumi:

• Temperatūras mērīšana: -20 līdz 1000 °C

Mērījumu precizitāte:

Maiņstrāvas mērījumu precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 30 A

• YT-73091 mērinstrumenta mērījumu precizitāte šim diapazonam ir : ±(2,5 % + 5), izšķirtspēja 0,1 A.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2,5 %) + 5 x izšķirtspēja.
• aprēķins: (30 x 2,5 %) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A.

Rezultāts, ieskaitot mērījumu kļūdu 30 A indikācijai = 30 ± 1,25 A*.

• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas sprieguma indikācijai: 235 V = 235 ± 8,525 V* .
• rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,106 V

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam var atrast lietošanas pamācībā.

*Metram YT-73091 nav īstās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir maiņstrāvas sprieguma un strāvas īstā vidējā kvadrātiskā vērtība tikai pareizai sinusoidālai viļņu formai.

Iebūvētās funkcijas:

• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērītāju ar manuālu diapazona regulēšanu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• RANGE - manuāla mērījumu diapazona maiņa. Noderīga funkcija, ja tiek pārbaudīti daudzi vienādi zināmas vērtības komponenti, piemēram, virkne rezistoru. Manuāla diapazona iestatīšana ievērojami saīsina šādu mērījumu veikšanas laiku.
• FUNC. - Mērīšanas režīma maiņa, piemēram, temperatūras mērīšana no °C uz °F, pārslēgšanās no diodes testa uz ķēdes nepārtrauktības testu.
• DATA HOLD - patlaban izmērītās vērtības saglabāšana displejā
• MAX HOLD - maksimālās mērījumu vērtības saglabāšana displejā.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• ekrāna aizmugurgaismojums
• skaņas signāls ķēdes nepārtrauktības testā, ja pretestība ir mazāka par 50 Ω
• iespēja atsevišķi ieslēgt diodes un nepārtrauktības testus
• skavas atveras līdz 37 mm un ļauj mērīt vienu vadu ar maksimālo diametru 37 mm
• testēšanas zondes un somiņa komplektā
• konstrukcija ar pārslodzes aizsardzību
• automātiska mērītāja izslēgšanās
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījumus ar knaiblīšu mērītājiem var veikt tikai ar vienu vadītāju, vienu vadu. Uzspiežot skavas uz vairāku vadītāju kabeļa, neizolējot vienu vadītāju, tiks uzrādīts nepareizs rezultāts vai nulles strāvas plūsma.
