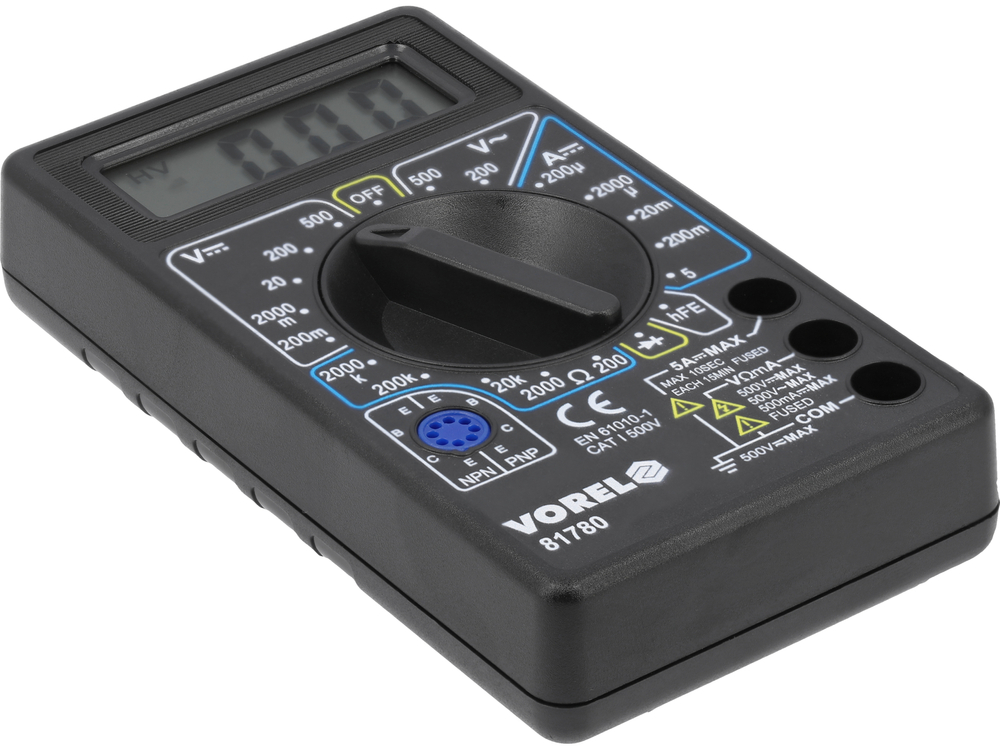

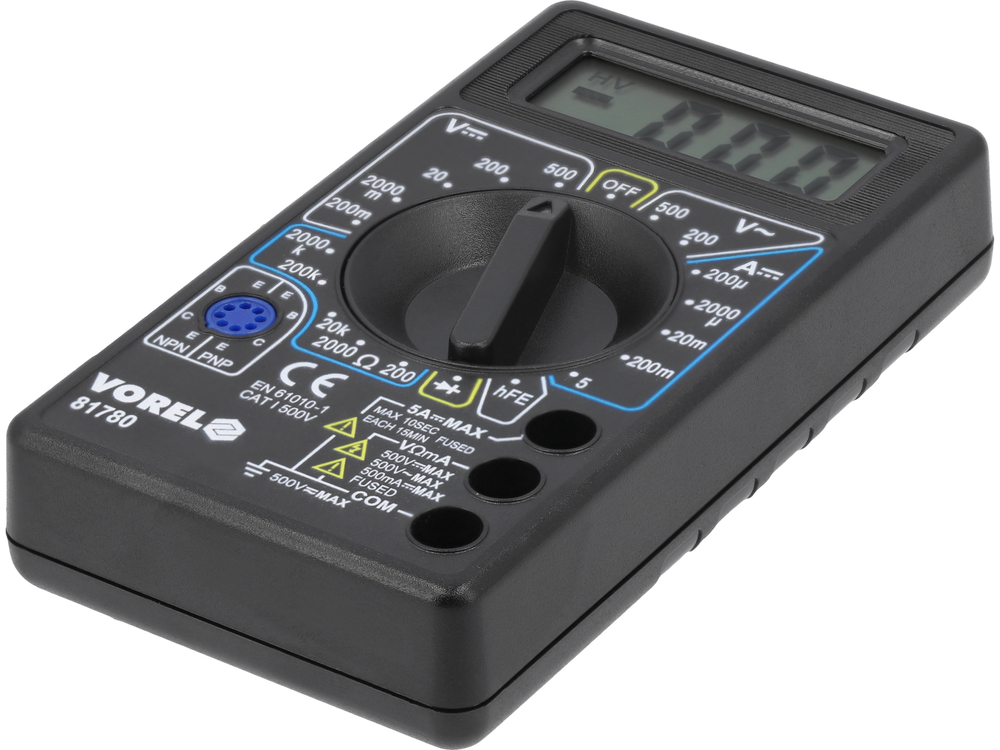

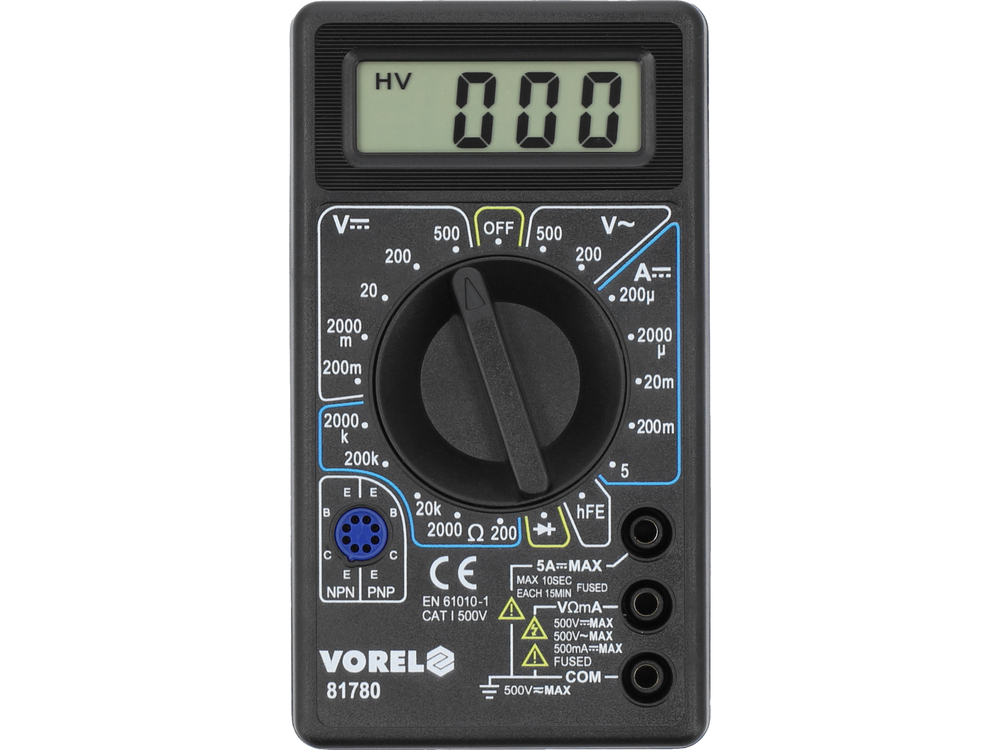

Universālais mērītājs 81780 ar manuālu diapazonu katram mērījumam ļauj veikt pamata elektriskos mērījumus.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: 0-500 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-500 V
• Līdzstrāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: 0-5 A
• pretestības mērīšana: 0-2 MΩ
• diodes tests:_IF 1 mA,_UR 1,5 V

Papildu mērījumi:

• hFe tranzistora tests: 0-1000, iebūvēta mērījumu ligzda

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja 81780 mērījumu precizitāte šim diapazonam ir: ±(1,2 % + 10), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2%) + 10 x izšķirtspēja
• aprēķins: (235 x 1,2 %) + 10 x 1 = 2,82 + 10 = 12,82 V.

Rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 12,82 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,08 V

Tabulu ar mērījumu izšķirtspēju un precizitāti skatīt lietošanas instrukcijā.

*Metram 81780 nav patiesās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir faktiski pareizs tikai derīgam sinusoidālam vilnim.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999

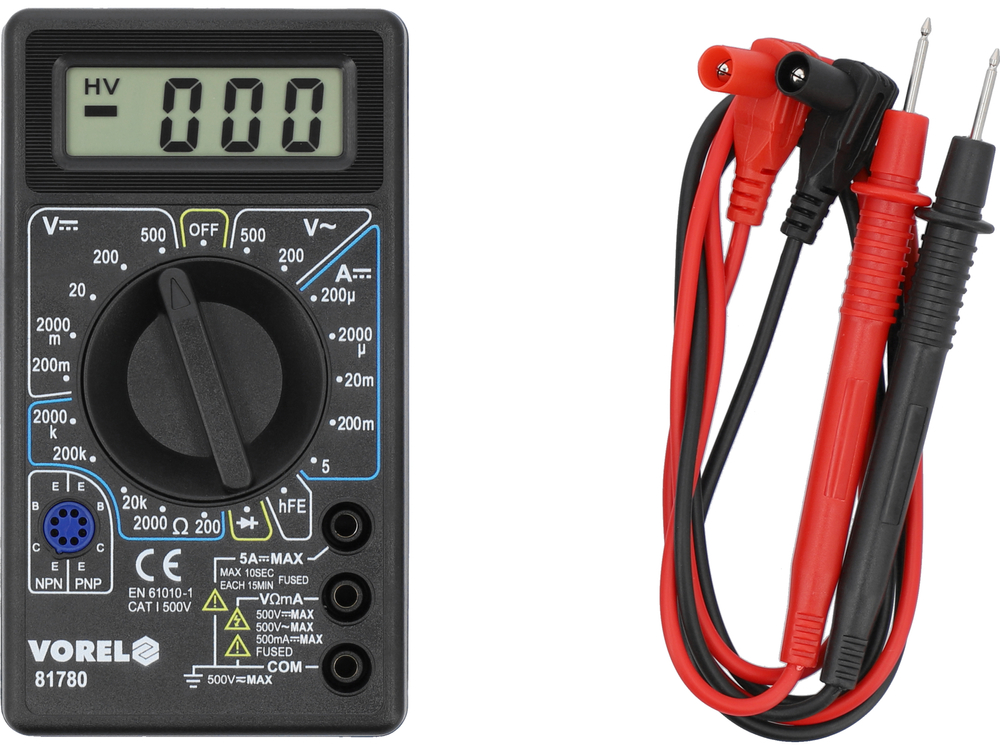

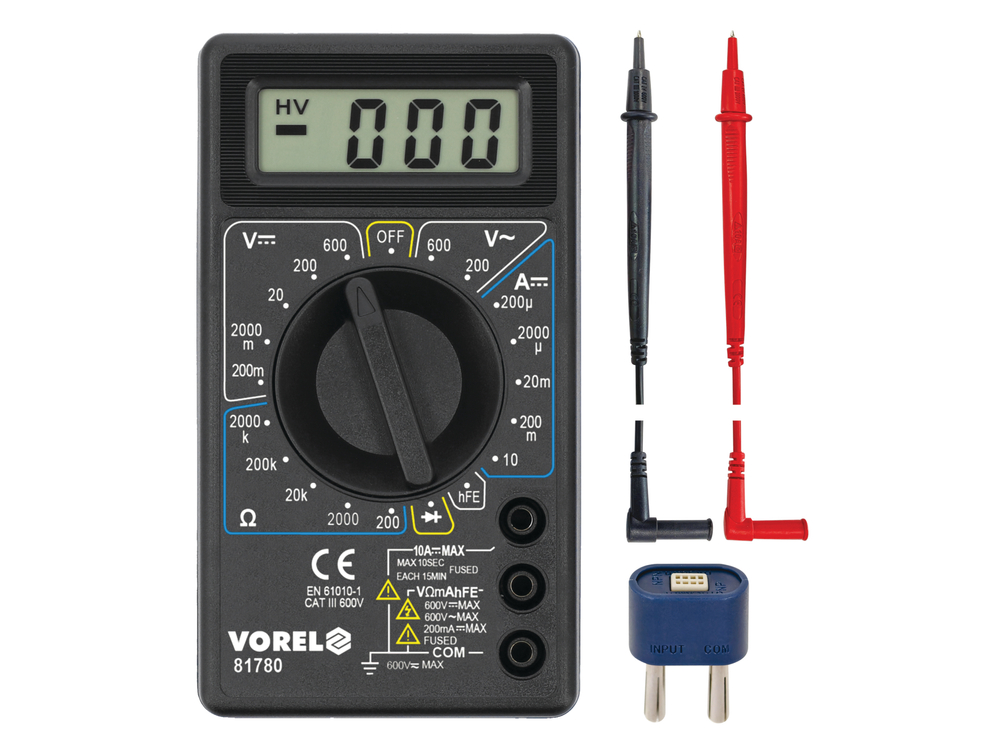

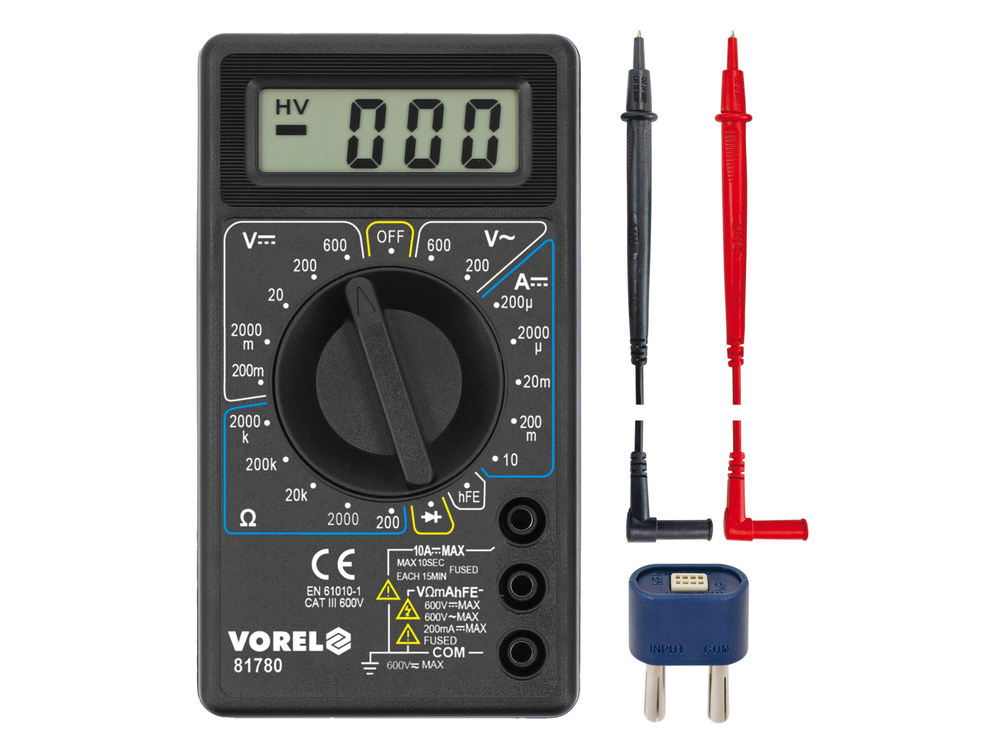

• komplektā ietilpst mērīšanas zondes
• konstrukcija ar pārslodzes aizsardzību
• plastmasas korpuss
• zema akumulatora uzlādes indikators
• barošanas avots: 9 V akumulators (6F22)

Uzmanību!

Mērot nezināmas vērtības ar mērinstrumentu ar manuālu diapazona maiņu, izmantojot ciparnīcu, mērījumus veiciet secīgi no lielākā diapazona līdz diapazonam, kas nodrošina visprecīzāko rezultātu - pretējā gadījumā riskējat sabojāt instrumentu.
