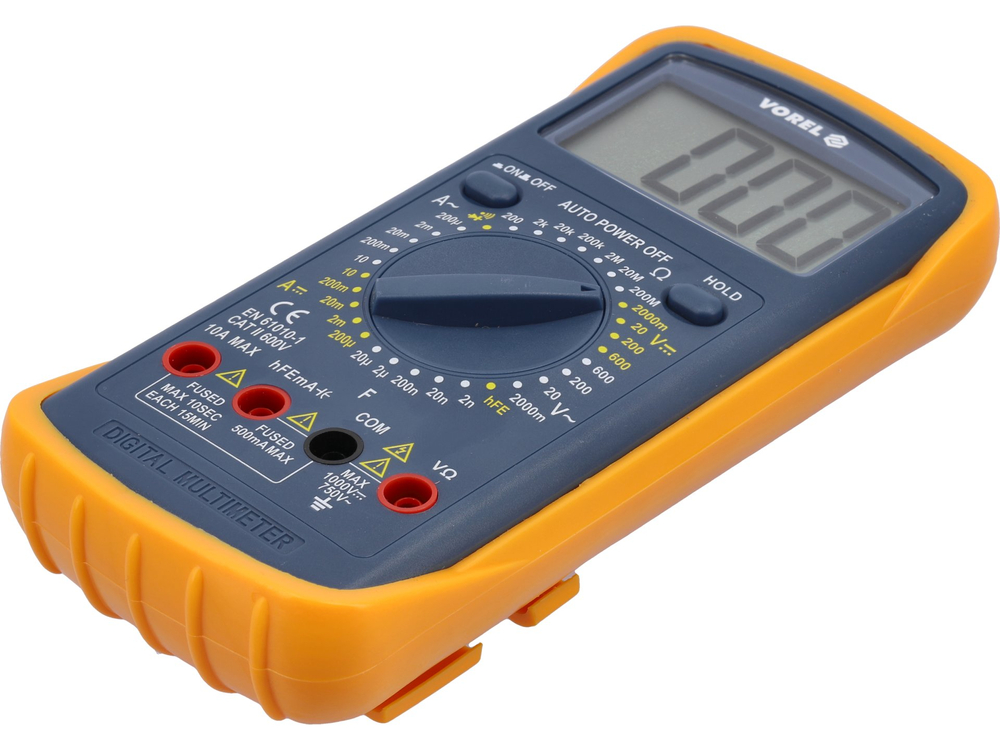

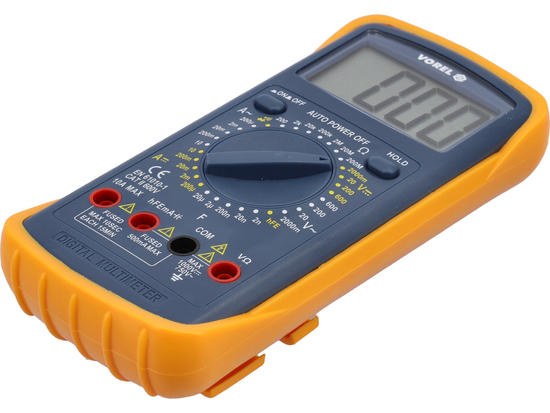

Universālais mērītājs 81783 ar manuāli regulējamu diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektriskos mērījumus. Papildu aizsardzību pret mehāniskiem bojājumiem nodrošina tā sauktais apvalks , t. i., gumijas apvalks, kas izstiepts virs ierīces korpusa.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS MĒRĪJUMI: 0-600 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-10 A
• līdzstrāvas mērīšana: LĪDZSTRĀVAS 0-10 A
• pretestības mērīšana: 0-200 MΩ
• diodes tests:_IF 1 mA,_UR 2,8 V
• ķēdes nepārtrauktības tests: 0-30 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-20 μF
• hFe tranzistora tests: 0-1000, iebūvēta mērījumu ligzda

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja 81783 mērījumu precizitāte šim diapazonam ir: ±(1,2 % + 5), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 1,2 %) + 5 x izšķirtspēja.
• aprēķins: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V.

Rezultāts, ieskaitot mērījumu kļūdu indikācijai 235 V = 235 ± 7,82 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērīšanas indikācijai: 12 V = 12 ± 0,08
• rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: : 8A = 8 ± 0,26 A*.

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam var atrast lietošanas instrukcijā.

*Metram 81783 nav īstās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir maiņstrāvas sprieguma īstā vidējā kvadrātiskā vērtība tikai pareizai sinusoidālai viļņu formai.

Iebūvētās funkcijas:

• DATA HOLD - saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 30 Ω (nav iespējams iestatīt mērītāju tikai diodes testam).

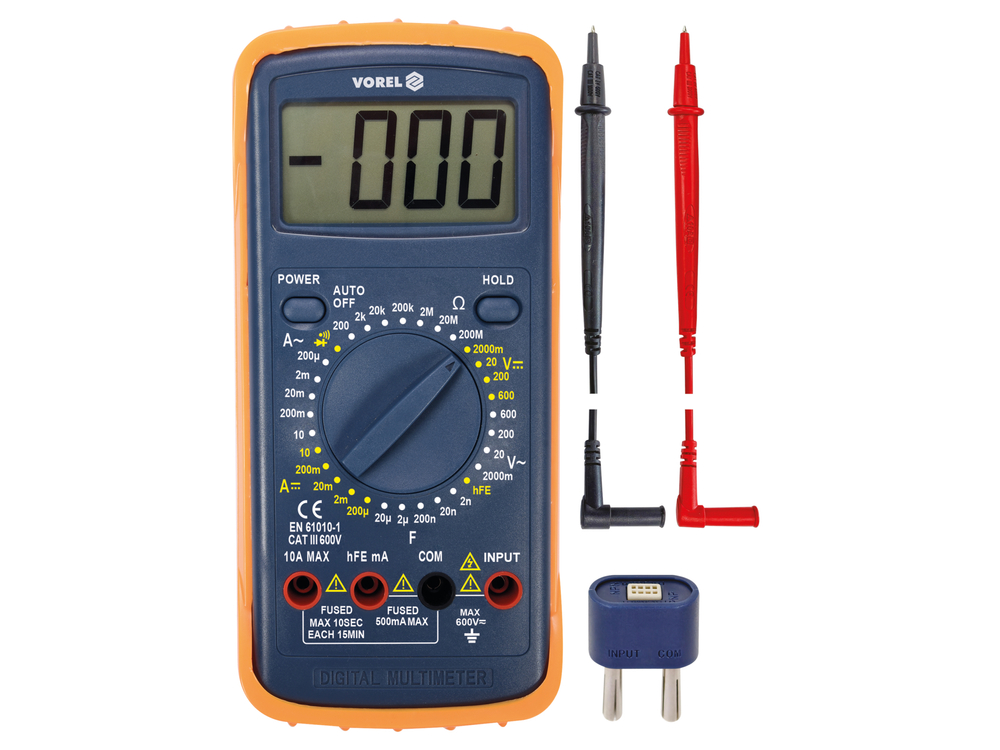

• mērīšanas zondes ir iekļautas komplektā
• konstrukcija ar pārslodzes aizsardzību
• ABS korpuss + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• automātiska mērītāja izslēgšanās
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: 9 V akumulators (6F22)

Uzmanību!

Mērot nezināmas vērtības ar mērītāju ar manuālu diapazona maiņu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu, - pretējā gadījumā pastāv ierīces bojājumu risks.
