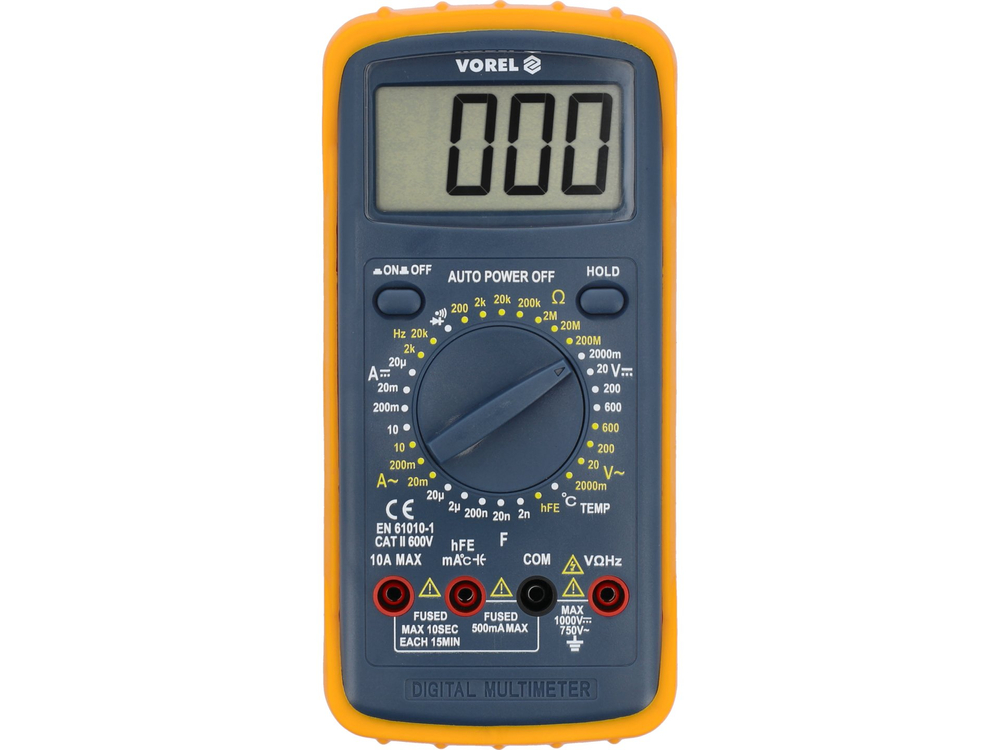

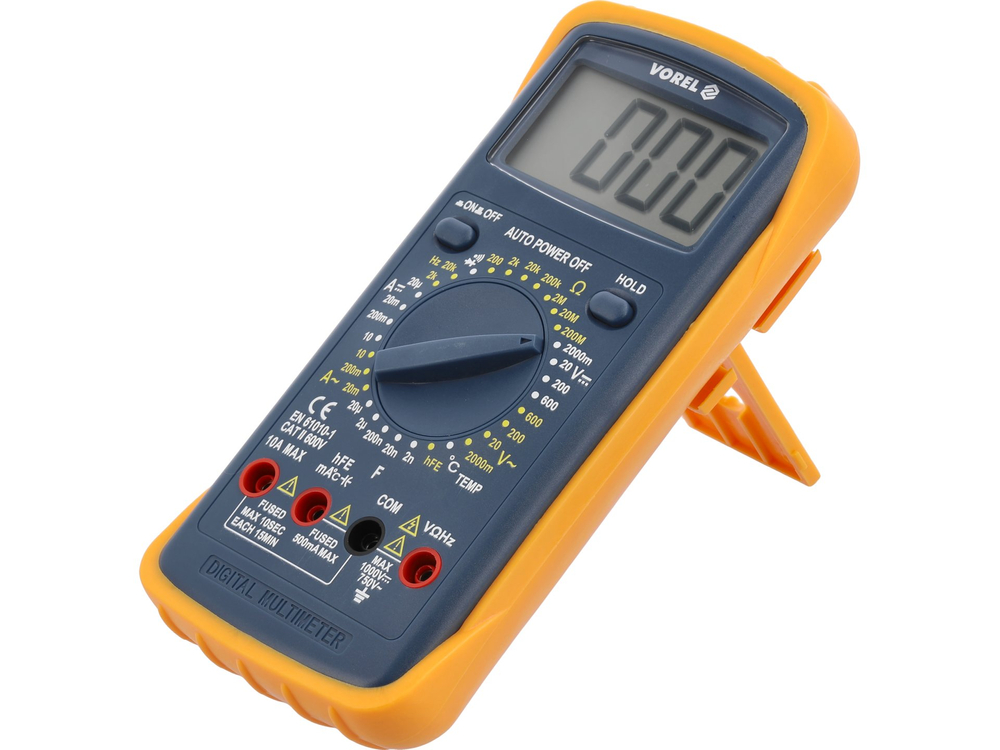

Universālais mērītājs 81784 ar manuālu diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektriskos mērījumus. Iebūvētās papildu mērījumu ligzdas atvieglo, piemēram, kondensatoru un tranzistoru mērījumus. Papildu aizsardzību pret mehāniskiem bojājumiem nodrošina tā sauktais apvalks , t. i., gumijas apvalks, kas pārvilkts pāri ierīces korpusam.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS MĒRĪJUMI: 0-600 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-10 A
• līdzstrāvas mērīšana: LĪDZSTRĀVAS 0-10 A
• pretestības mērīšana: 0-200 MΩ
• diodes tests:_IF 1 mA,_UR 2,8 V
• ķēdes nepārtrauktības tests: 0-30 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-20 μF
• frekvences mērīšana: 0-20 khz
• temperatūras mērīšana: -40 līdz 400 °C
• hFe tranzistora tests: 0-1000, iebūvēta mērījumu ligzda

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja 81784 mērījumu precizitāte šim diapazonam ir: ±(1,2 % + 5), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 1,2 %) + 5 x izšķirtspēja.
• aprēķins: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V.

Rezultāts, ieskaitot mērījumu kļūdu indikācijai 235 V = 235 ± 7,82 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērīšanas indikācijai: 12 V = 12 ± 0,08 V
• rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: : 8 A = 8 ± 0,26 A*.

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam var atrast lietošanas instrukcijā.

*Metram 81784 nav īstās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir maiņstrāvas sprieguma īstā vidējā kvadrātiskā vērtība tikai pareizai sinusoidālai viļņu formai.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• akustiskais signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 30 Ω (nav iespējams iestatīt mērītāju tikai diodes testam).

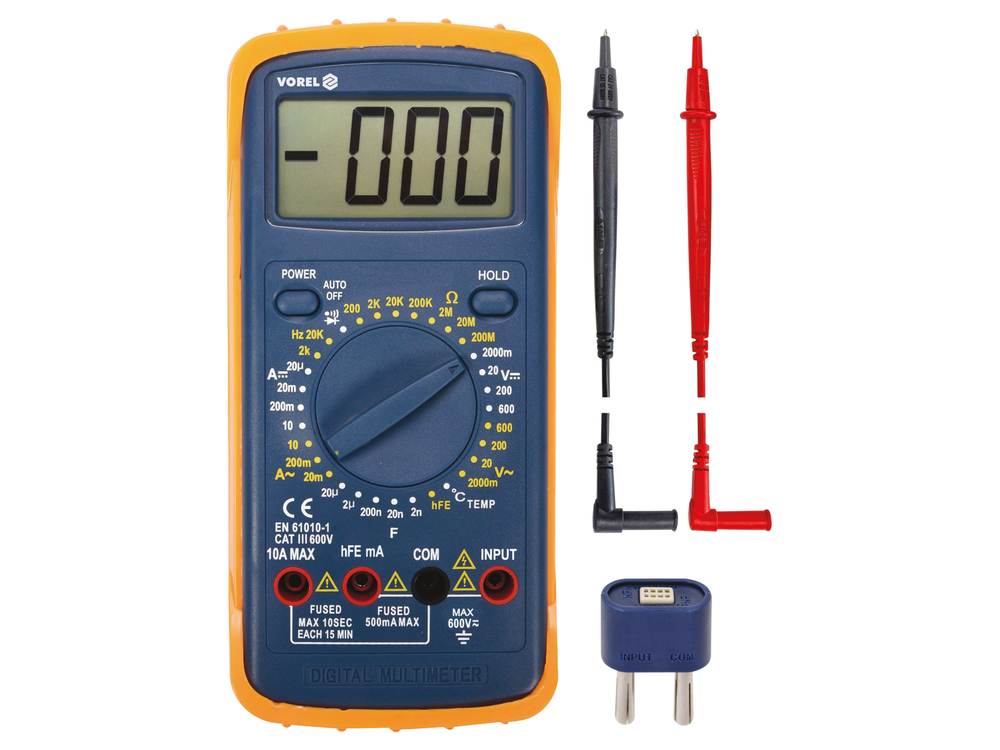

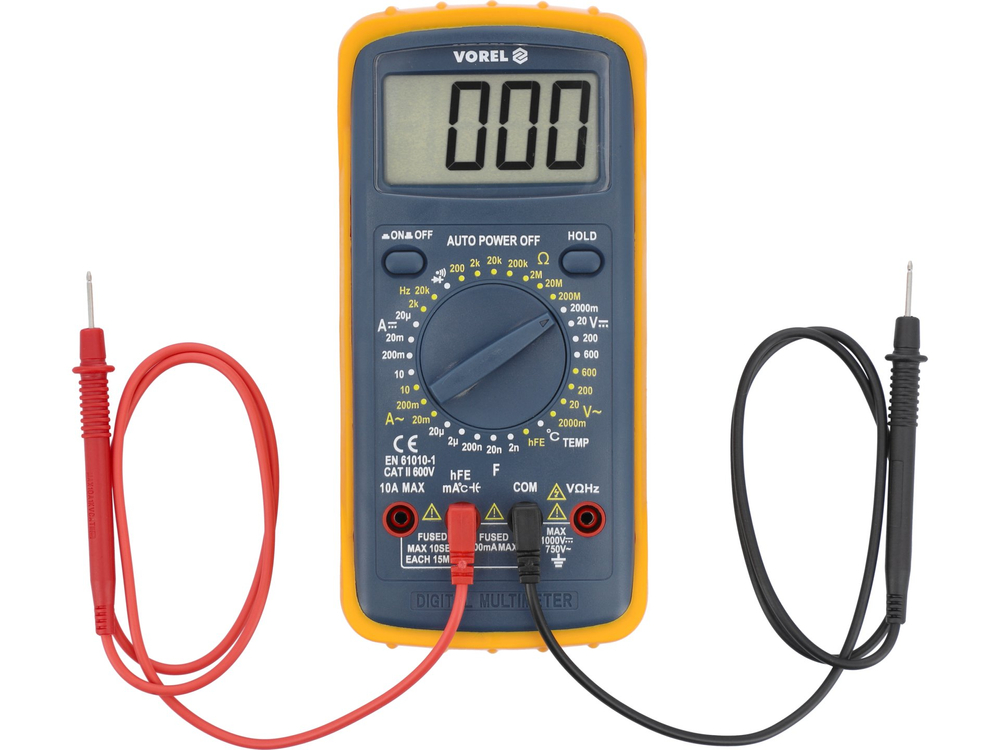

• iekļautas mērīšanas zondes, temperatūras mērīšanas zonde
• konstrukcija ar pārslodzes aizsardzību

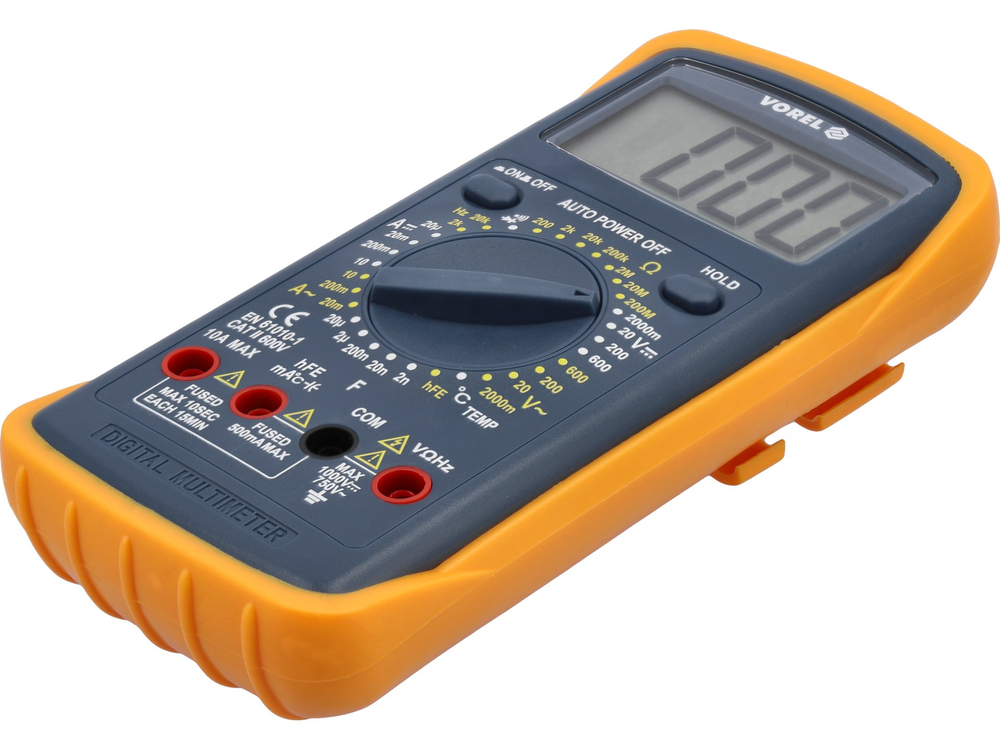

• korpuss izgatavots no ABS plastmasas + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• automātiska skaitītāja izslēgšanās
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: 9 V akumulators (6F22)

Uzmanību!

Mērot nezināmas vērtības ar skaitītāju ar manuālu diapazona maiņu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt ierīci.
