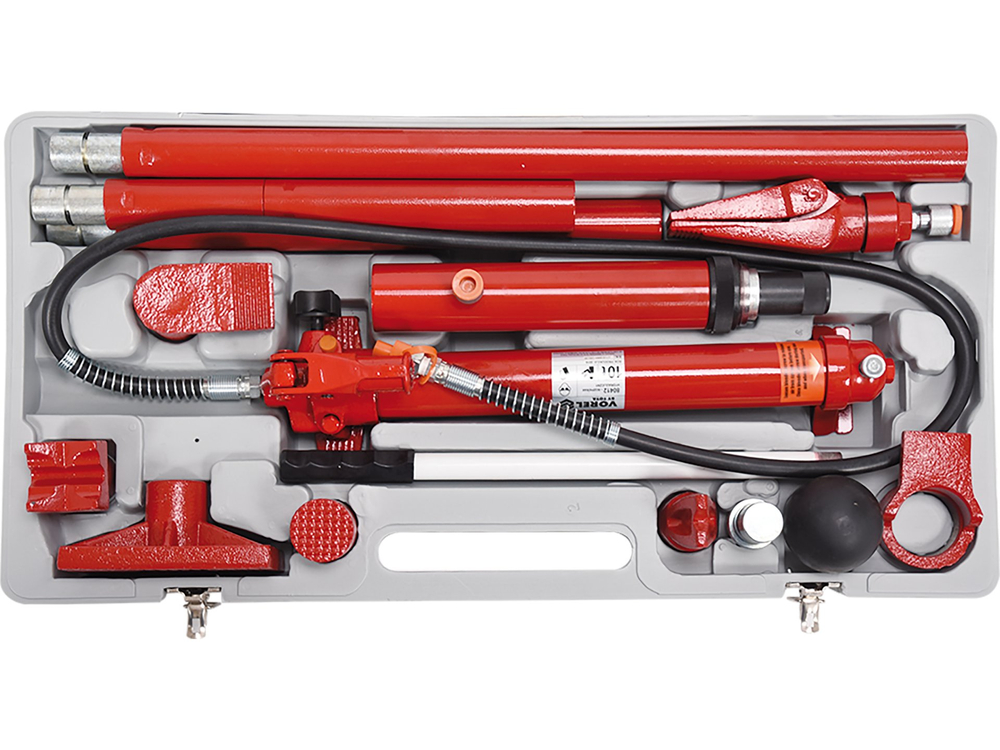

10t hidrauliskais izkliedētājs plastmasas kaste

Hidrauliskais izkliedētājs ir paredzēts darbnīcām, un to var izmantot montāžai un lokšņu metāla darbiem, darbiem, kas prasa ievērojamus statiskos spēkus.

Ierīce ir paredzēta:

• pacelšanai
• izstiepšanai
• izkliedēšanai
• locīšanai
• iztaisnošanai
• vilkšana

Tehniskie dati:

• komplekts ievietots transportēšanas kastē
• svars [kg] - 35,4
• darba spiediens [bar] - 620
• savienojuma vītnes izmērs ["] - 13/16-20 UNEF
• maksimālā slodze [tūkst. kg] - 10
• virzuļa gājiens [mm] - 150

Hidrauliskās sistēmas montāža un lietošana:

• Sūkņa šļūteni savienojiet ar cilindra savienotāju, uzskrūvējot savienojuma uzgriezni uz vītnes. Pārliecinieties, ka uzgrieznis ir pareizi pievilkts.
• Aizveriet iztukšošanas vārstu, pagriežot to pulksteņrādītāja rādītāja kustības virzienā.
• Radiet spiedienu sūknī, pārvietojot sūkņa sviru uz augšu un uz leju. Pēc dažām kustībām balons sāks darboties.
• Lai atbrīvotu spiedienu sūknī, pagrieziet vārstu pretēji pulksteņrādītāja rādītāja virzienam.
• Kad iztukšošanas vārsts ir atvērts, piedziņa automātiski sāks atgriezties savā miera stāvoklī. Neizjauciet hidraulisko sistēmu, kas atrodas zem spiediena.
• Sūkni var izmantot jebkurā vertikālā un horizontālā stāvoklī. Sūkņa vertikālā stāvoklī galam ar šļūteni vienmēr jābūt vērstam uz leju.

Eļļas līmeņa pārbaude:

• Lai pārbaudītu eļļas līmeni sūknī, novietojiet sūkni vertikālā stāvoklī ar šļūtenes galu uz leju.
• atveriet iztukšošanas vārstu
• atskrūvējiet gaisa vārstu, izņemiet eļļas līmeņa stienīti un nolasiet eļļas līmeni.
• ja nepieciešams, koriģējiet eļļas līmeni tā, lai eļļa nosegtu visu mērtraukas plakano virsmu.

Ierīce ir piepildīta ar hidraulisko eļļu rūpnīcā.

Izmantojiet tikai pareizā tipa eļļu.

Ieteicams izmantot HYDROL hidraulisko eļļu ar simbolu L-HL-46.

Sūkņa atgaisošana:

• Lai atgaisotu sūkņa hidraulisko sistēmu, novietojiet sūkni vertikālā stāvoklī ar šļūteni uz leju.
• atveriet iztukšošanas vārstu.
• atveriet atgaisošanas vārstu un noņemiet eļļas līmeņa indikatora stienīti.
• veiciet vairākas pilnas kustības ar sūkņa sviru
• aizveriet iztukšošanas vārstu, uzstādiet eļļas līmeņa indikatoru un aizveriet atgaisošanas vārstu.
