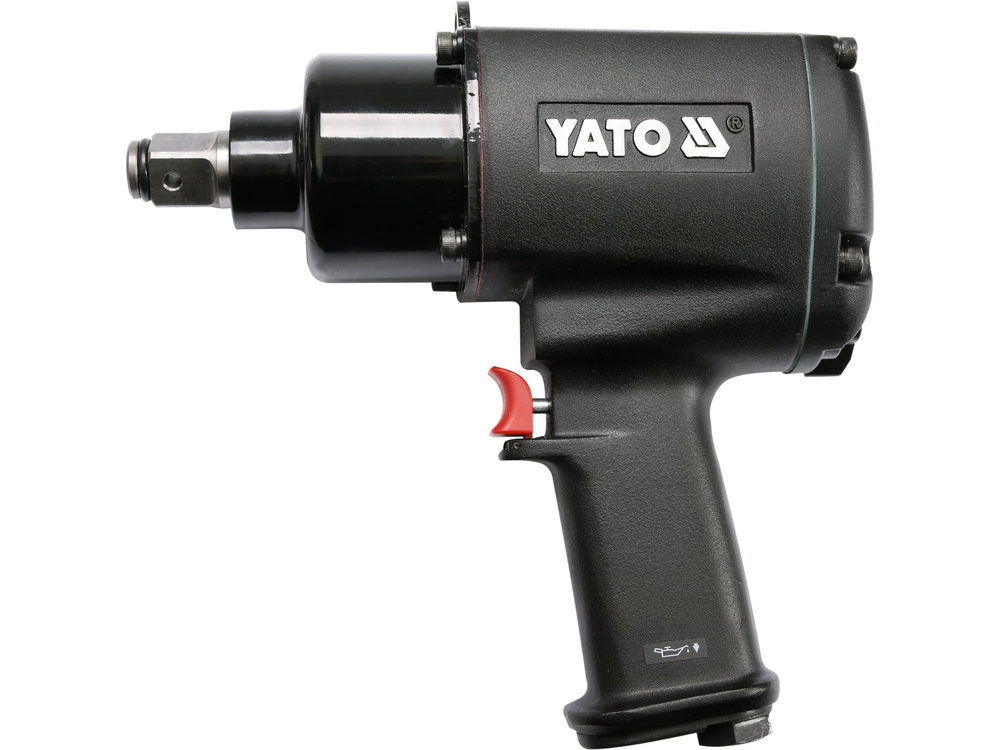

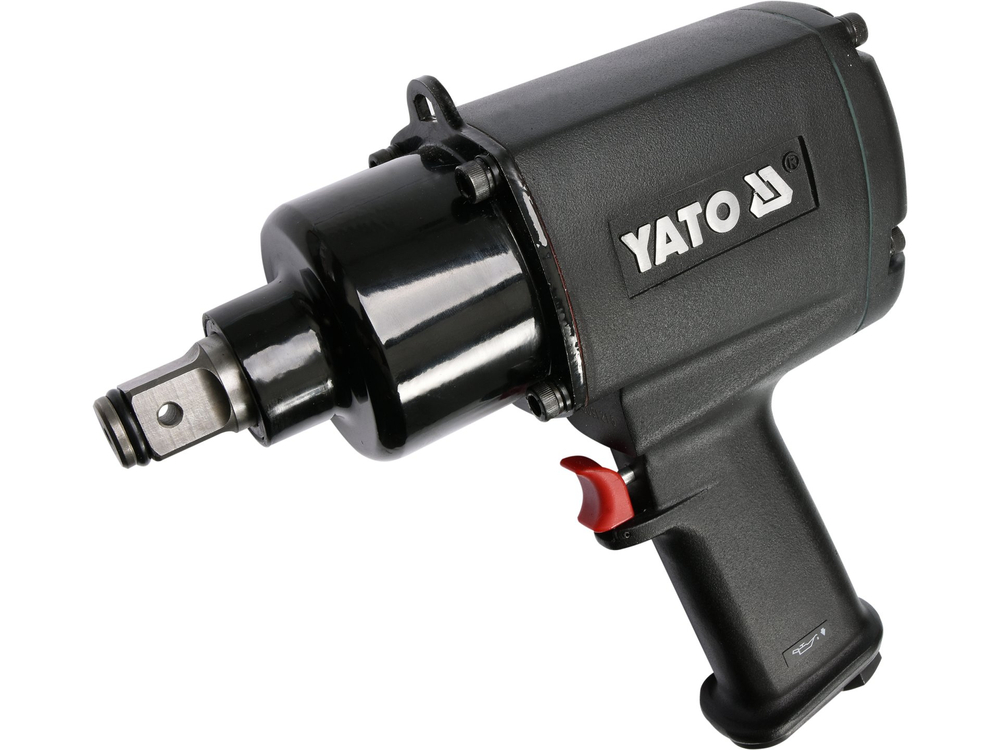

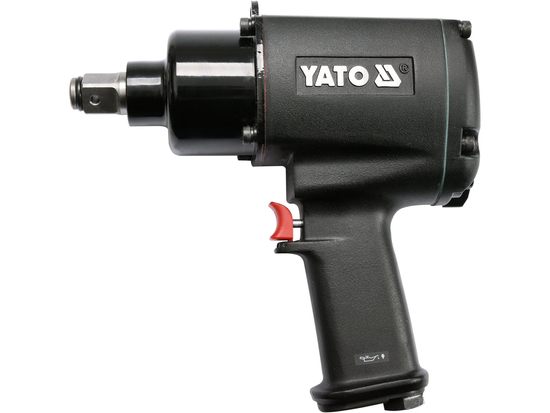

Pneimatiskā atslēga 3/4" 1300 Nm

Profesionāls pneimatiskais uzgriežņu atslēgu atslēgu atslēgu komplekts YATO. 3/4" piedziņas izmērs. Maksimālā jauda pie 6 BAR ir 1300 Nm.

Lietošanas instrukcija:

Pirms katras darbarīka lietošanas pārliecinieties, ka nav bojāta neviena pneimatiskās sistēmas daļa. Ja tiek konstatēti bojājumi, nekavējoties nomainiet nesabojātās sistēmas sastāvdaļas pret jaunām.

Pirms katras pneimatiskās sistēmas lietošanas nosusiniet instrumentā, kompresorā un šļūtenēs kondensējušos mitrumu.

Pirms darba uzsākšanas ar četrām skrūvēm jāpiestiprina papildu rokturis.

Instrumenta pieslēgšana pneimatiskajai sistēmai:

• Zīmējumā parādīts ieteicamais veids, kā pieslēgt instrumentu pneimatiskajai sistēmai. attēlotā metode nodrošinās visefektīvāko instrumenta izmantošanu un arī pagarinās instrumenta kalpošanas laiku.
• iepiliniet dažus pilienus SAE 10 viskozitātes eļļas gaisa ieplūdes atverē.
• stingri un droši uzskrūvējiet piemērotu gaisa šļūtenes savienojuma savienotājmavu (II) uz gaisa ieplūdes vītnes.
• piestipriniet piemērotu uzgali pie instrumenta turētāja; darbam ar pneimatiskajiem instrumentiem izmantojiet tikai piederumus, kas piemēroti darbam ar triecieninstrumentiem.

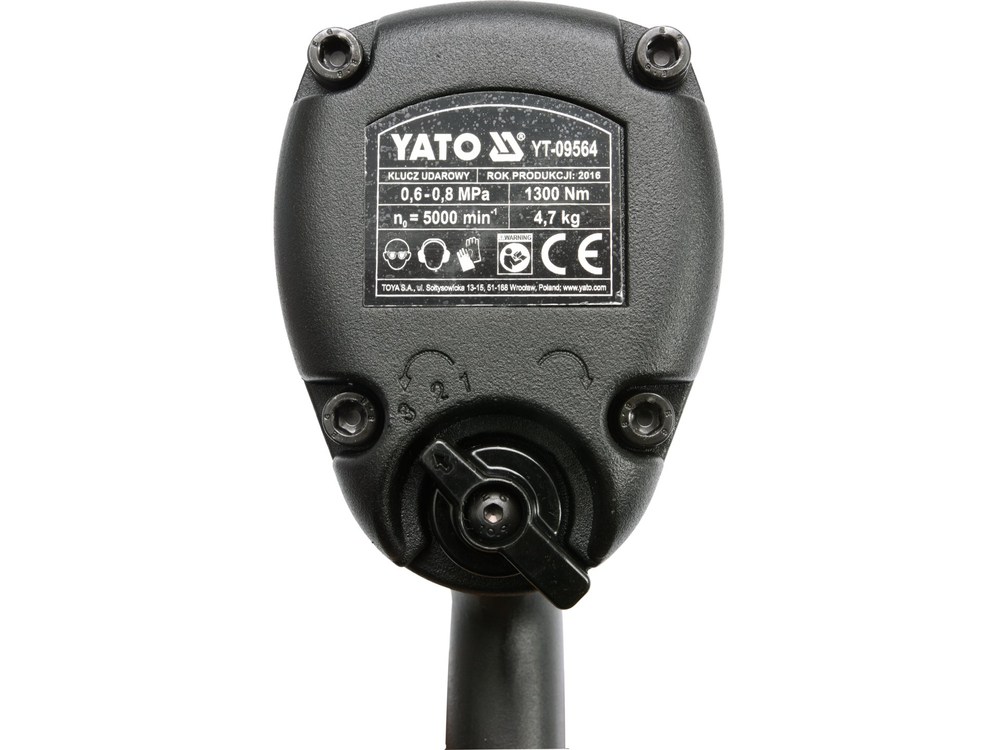

• iestatiet pareizu griešanās virzienu (V); griešanās virziens ir apzīmēts ar bultiņu; noregulējiet spiedienu (griezes momentu).
• pievienojiet instrumentu pneimatiskajai sistēmai, izmantojot šļūteni ar iekšējo diametru 1/2". pārliecinieties, ka šļūtenes stiprība ir vismaz 1,38 MPa (III).
• palaidiet instrumentu dažas sekundes, pārliecinoties, ka instruments nerada aizdomīgu troksni vai vibrāciju.

Darbs ar triecienatslēgām:

Pirms skrūves vai uzgriežņa ieskrūvēšanas ar uzgriežņu atslēgu, skrūvi vai uzgriezni uzskrūvējiet ar rokām (vismaz divus apgriezienus). Pārliecinieties, ka esat izvēlējies pareizā izmēra uzgriežņu atslēgu, ņemot vērā atskrūvējamo vai pievelkamās detaļas izmēru. Nepareiza izmēra izvēle var izraisīt gan uzgriežņu atslēgas, gan uzgriežņa vai skrūves bojājumus. Pievelkamās skrūves vītnes diametrs nedrīkst pārsniegt 21 mm.

Atskrūvēšana un pievilkšana:

• Pneimatiskās sistēmas spiedienu noregulējiet tā, lai tas nepārsniegtu maksimālo instrumenta vērtību.
• iestatiet pareizo instrumenta rotācijas virzienu un pareizo griezes momentu (V).
• uz instrumentu turētāja uzmontējiet piemērotu uzgriežņu atslēgu (IV).
• pieslēgt uzgriežņu atslēgu pneimatiskajai sistēmai.
• novietojiet uzgriežņu atslēgu ar uzmontētu uzgriežņu uzgriežni uz atskrūvējamās vai pievelkamās detaļas.
• pakāpeniski pavelciet instrumenta sprūda slēdzi
• pabeidzis darbu, demontējiet pneimatisko sistēmu un saglabājiet instrumentu.

Iepakojuma saturs:

Atslēgas uzgriežņu atslēgas komplektā ir savienojums, lai to pievienotu pneimatiskajai sistēmai.

Tehniskie dati:

• Vienība: nē
• spiediens [bar]: 6,3
• griezes moments [Nm]: 1300
• apgriezieni/min/max: 5000
• iepakojums: krāsaina kaste
• sakabes izmērs [collas]: 3/8"
• vārpstas izmērs [mm]: 3/4"
• tilpums [l/min]: 660
• izmērs [collas]: 3/4"
