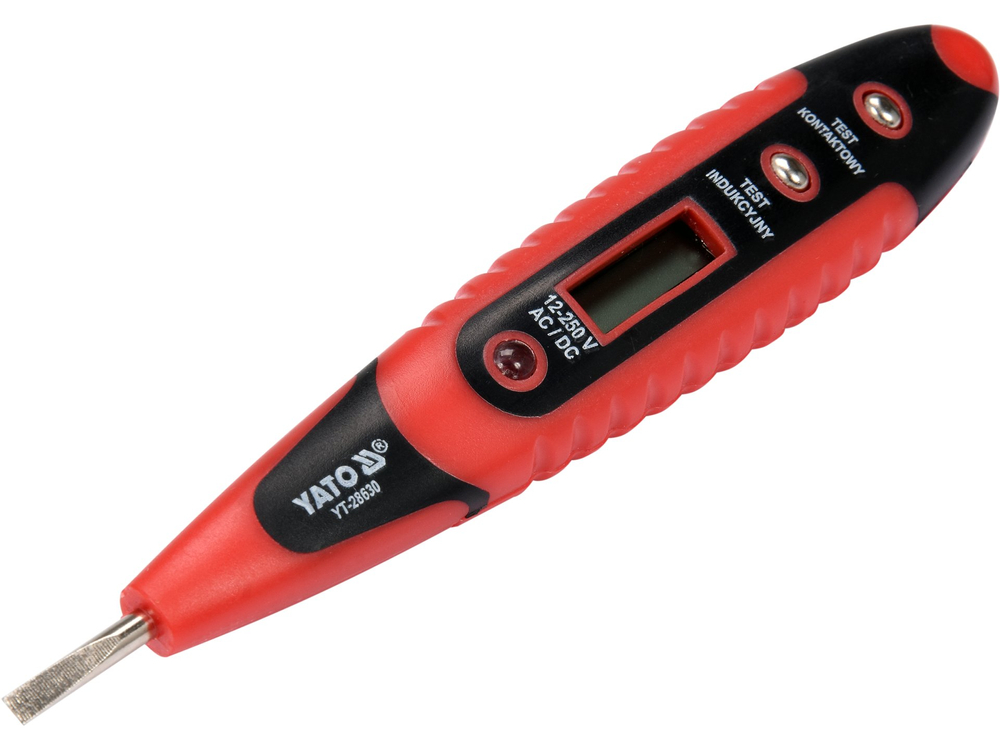

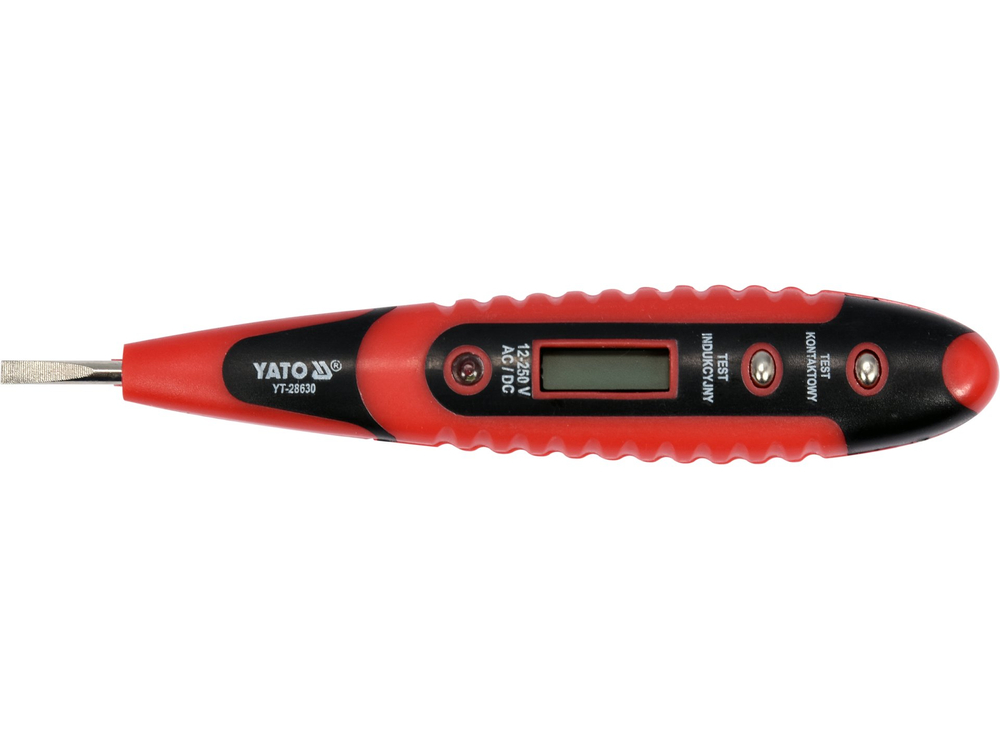

YT-28630 elektriskais indikators ar LCD displeju ļauj noteikt maiņstrāvas un līdzstrāvas elektrisko spriegumu, noteikt maiņstrāvas spriegumu, izmantojot indukcijas metodi, un veikt vadu nepārtrauktības testu. Par sprieguma klātbūtni liecina indikācija LCD displejā un gaismas diodes iedegšanās.

Indikatora funkcijas:

• maiņstrāvas un līdzstrāvas sprieguma noteikšana ar kontakta metodi: 12 - 250 V
• maiņstrāvas sprieguma noteikšana, izmantojot indukcijas metodi
• kabeļa nepārtrauktības tests

Tehniskie dati:

• kopējais garums: 145 mm
• asmeņa platums: 145 mm: garums: 3,0 mm
• LCD ekrāns ar apgaismojumu parāda mērījumu rezultātus diapazonos līdz: 12, 36, 55, 110 un 220 V
• luksofora displejs (LED)
• barošanas avots: 3x1,5 V; LR41

Kontakta metode:

Pielikt uzgalīti pie strāvas ķēdes. Displejā tiks parādītas sprieguma vērtības, un iedegusies diode norāda uz elektriskās strāvas plūsmu caur komponentu. Displejā tiks parādīts testējamās ķēdes augstākais sprieguma diapazons un visi zemākie diapazoni, piemēram, mērot spriegumu no 230 V sadzīves rozetes, displejā tiks parādīts [12, 36, 55, 110, 220], kas norāda uz spriegumu virs 220 V. Displejā tiek parādīti pareizie sprieguma diapazoni maiņstrāvas viļņu formām, kamēr tiek turēts nospiests lauks "Kontakta tests". Līdzstrāvas viļņu formām pareizie diapazoni tiek parādīti, turot nospiestu lauku "Indukcijas tests".

Induktīvā metode:

Šī metode ļauj noteikt maiņstrāvas spriegumu izolētā kabelī. Lai to izdarītu, novietojiet pirkstu uz lauka "Indukcijas tests" un pietuviniet galu izolētajam vadītājam. Zibens simbola parādīšanās LCD displejā norāda uz sprieguma klātbūtni. Šī metode ļauj arī "bezkontakta" veidā noteikt pārrāvumu elektrības vadā, kas atrodas zem sprieguma. Pārrāvuma vietā testeris pārtrauc signalizēt par sprieguma klātbūtni.

Kabeļa nepārtrauktības pārbaude:

Kabeļa nepārtrauktību pārbauda, piestiprinot testera asmeni pie viena kabeļa gala, pēc tam, turot nospiestu lodziņu "Kontakta tests", satver otru kabeļa galu. Gaismas diodes iedegšanās norāda uz pārbaudītā vada nepārtrauktību. Ar šo metodi ir aizliegts pārbaudīt spriegumaktīvu vadu vai vadu nepārtrauktību elektriskajā ķēdē.

Brīdinājumi par lietošanu:
