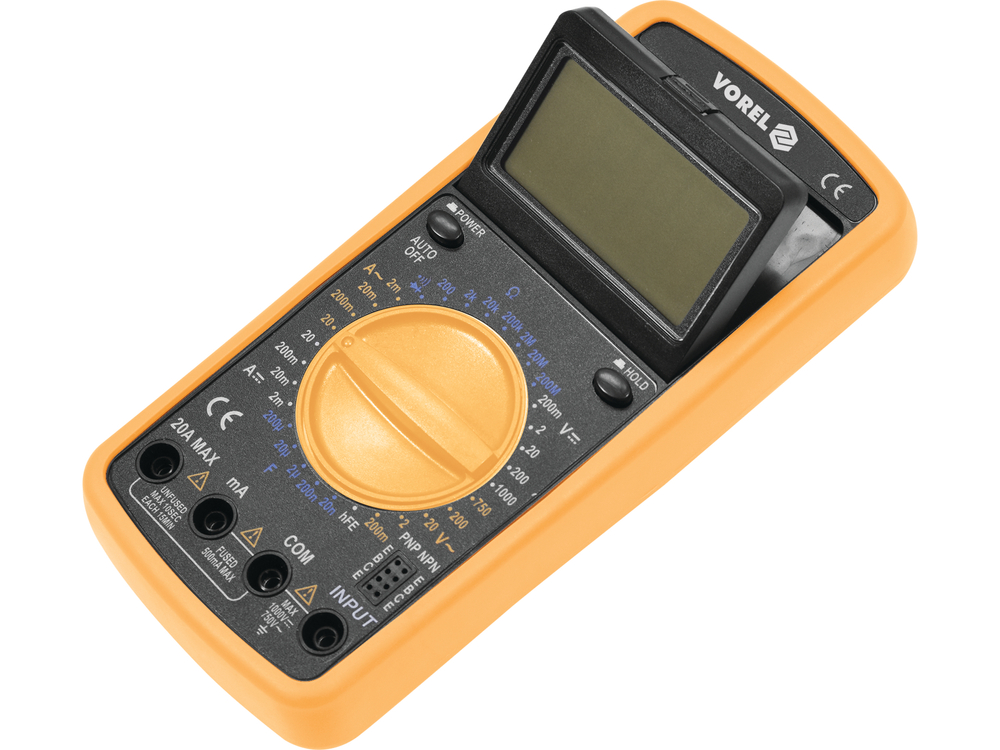

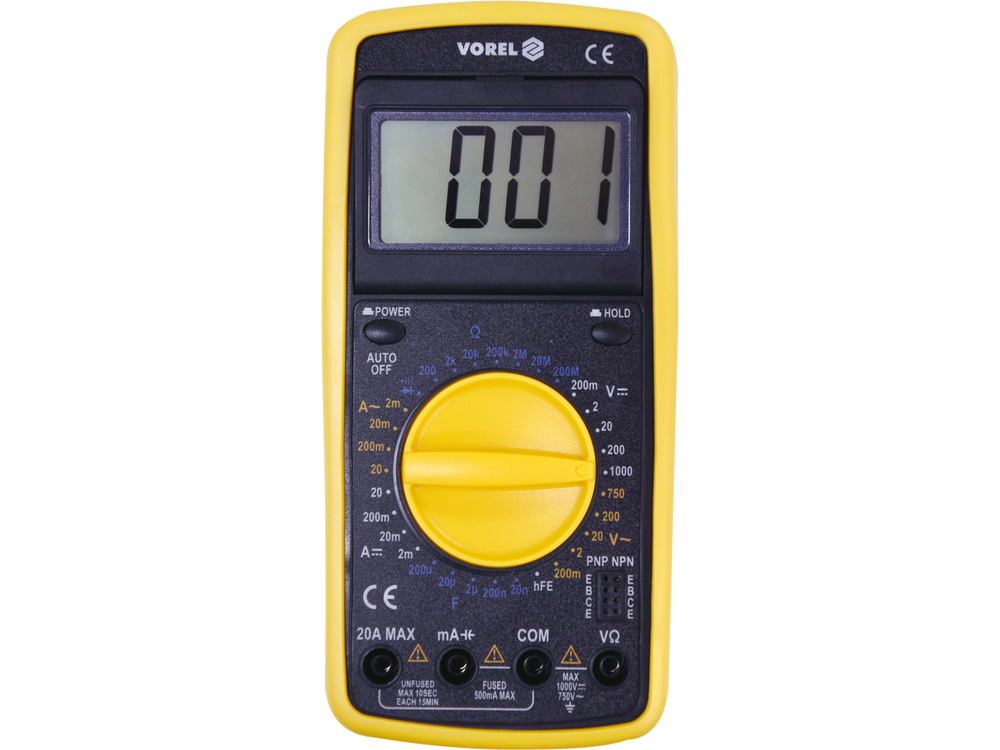

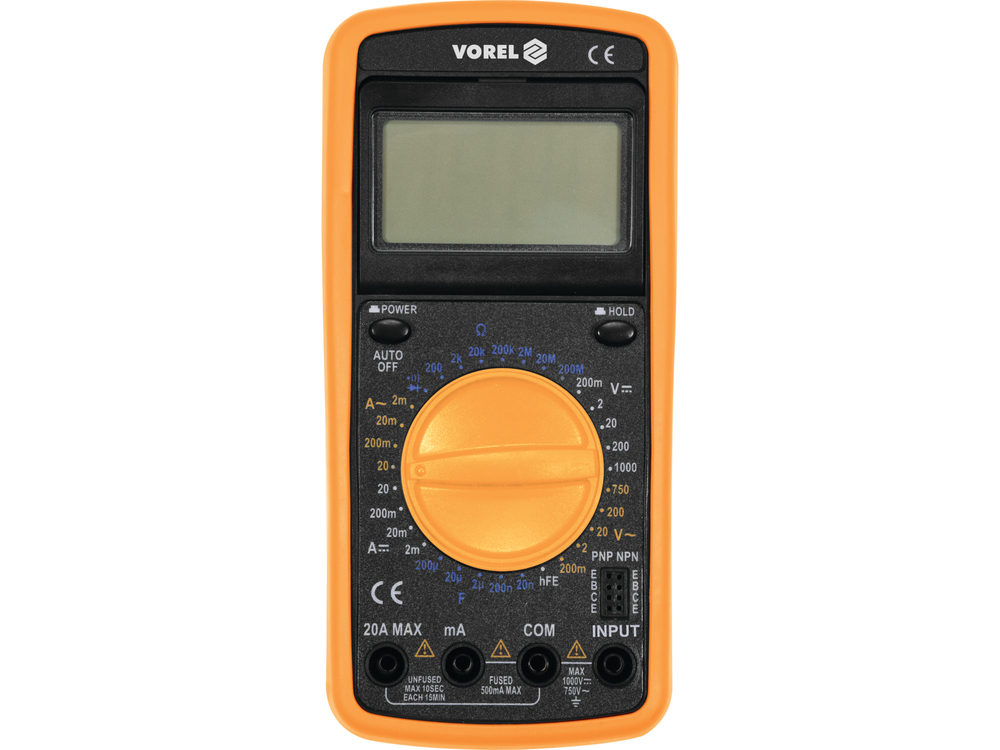

Universālais mērinstruments 81775 ar manuālu diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektriskos mērījumus. LCD displeju, kas ievietots leņķī regulējamā rāmī, var novietot ērtā darba pozīcijā.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: 0-750 V MAIŅSTRĀVAS MĒRĪJUMI: MAIŅSTRĀVAS SPRIEGUMS 0-750 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-1000 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-20 A
• Līdzstrāvas strāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: LĪDZSTRĀVA 0-20 A
• pretestības mērīšana: 0-200 MΩ
• diodes tests:_IF 1mA,_UR 1,5V
• ķēdes nepārtrauktības tests: 0-100 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-200 μF
• hFe tranzistora tests: 0-1000, iebūvēta mērījumu ligzda

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja 81775 mērījumu precizitāte šim diapazonam ir: ±(1,2 % + 5), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 1,2 %) + 5 x izšķirtspēja.
• aprēķins: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V.

Rezultāts, ieskaitot mērījumu kļūdu indikācijai 235 V = 235 ± 7,82 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērīšanas indikācijai: 12 V = 12 ± 0,146 V
• rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: : 8 A = 8 ± 0,3 A*

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam var atrast lietošanas instrukcijā.

*Metram 81775 nav īstas vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir faktiski pareizs tikai īstai sinusoidālai viļņu formai.

Iebūvētās funkcijas:

• DATA HOLD - saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 100 Ω (nav iespējams iestatīt mērītāju tikai diodes testam).

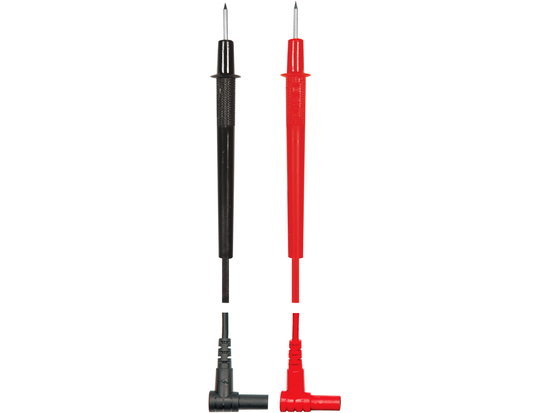

• mērīšanas zondes ir iekļautas komplektā
• konstrukcija ar pārslodzes aizsardzību, 20 A mērvienība bez drošinātāja
• korpuss izgatavots no ABS plastmasas + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• automātiska mērītāja izslēgšanās pēc 15 minūšu dīkstāves.
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: 9 V akumulators (6F22)

Uzmanību!

Mērot nezināmas vērtības, izmantojot skaitītāju ar manuāli maināmu diapazona rādītāju, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu.
