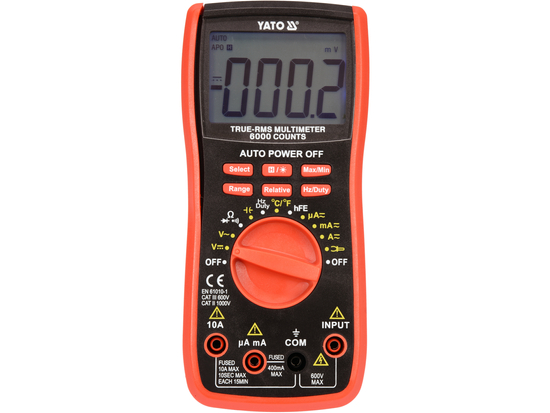

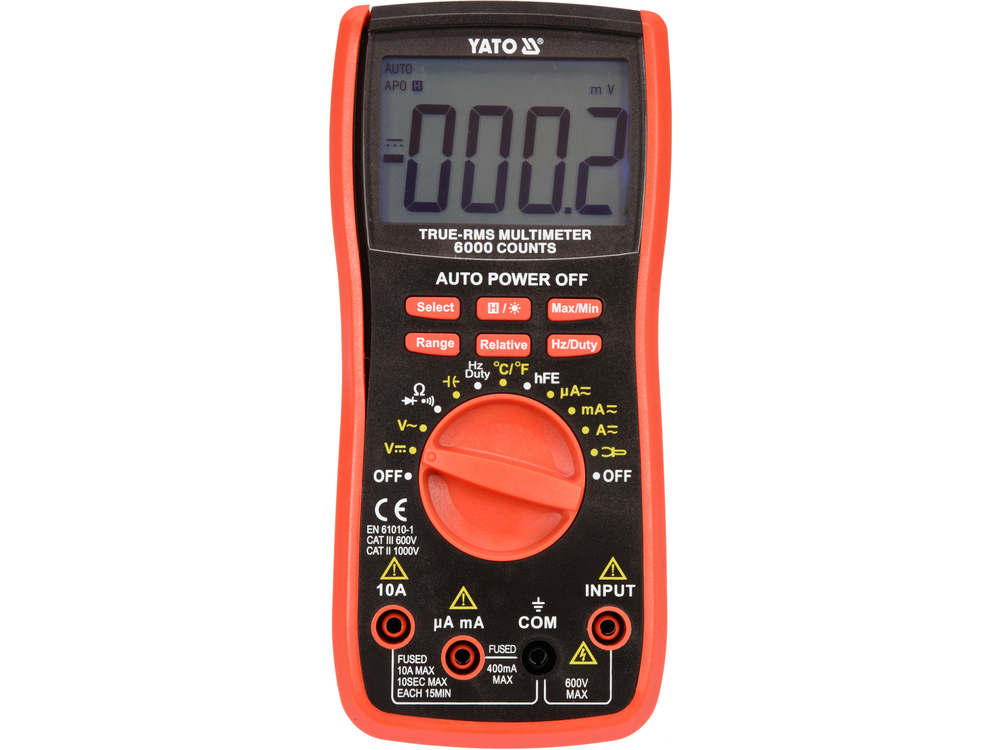

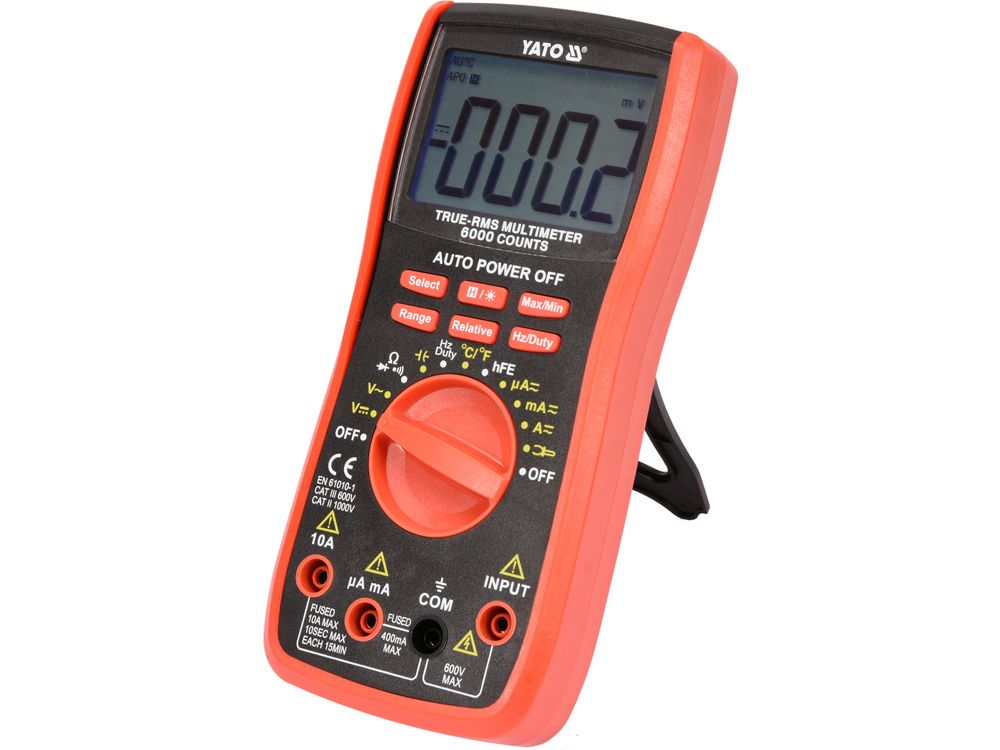

Universālais mērītājs YT-73085 ar TRUE RMS funkciju un automātisko diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektriskos mērījumus. Papildus tā darbības ātrumam tā neapšaubāma priekšrocība ir iespēja izmantot papildu piederumu mērīšanas skavu veidā, piemēram, YT-73090 lielu strāvu mērīšanai.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-600 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA.
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-10 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA: MAIŅSTRĀVAS 0-10 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA
• Līdzstrāvas mērīšana: līdzstrāva 0-10 A, LĪDZSTRĀVA: LĪDZSTRĀVA 0-10 A, LĪDZSTRĀVA 0-10 A, LĪDZSTRĀVA 0-10 A
• pretestības mērīšana: 0-60 MΩ
• diodes tests:_IF 0,8 mA,_UR 3,3 V
• ķēdes nepārtrauktības tests: 0-100 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-60 mF
• frekvences mērīšana: 0-10 Mhz
• temperatūras mērīšana: -40 līdz 1370°C
• pildījuma koeficienta mērīšana: 0,1-99%
• hFe tranzistora tests: 0-1000, noņemams mērīšanas adapteris

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• YT-73085 mērītāja mērījumu precizitāte šim diapazonam ir : ±(1% + 8), izšķirtspēja 0,1 V.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 1%) + 8 x izšķirtspēja.
• aprēķins: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 3,15 V

• Faktiskais rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērīšanas indikācijai: 12 V = 12 ± 0,126 V
• rezultāts, ieskaitot mērījumu kļūdu, maiņstrāvas mērījumu indikācijai: 8 A = 8 ± 0,3 A

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērinstrumentu ar manuālu diapazona regulēšanu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas nodrošina visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt ierīci. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• RANGE - manuāla mērījumu diapazona maiņa. Noderīga funkcija, ja tiek pārbaudīti daudzi vienādi zināmas vērtības komponenti, piemēram, virkne rezistoru. Manuāla diapazona iestatīšana ievērojami saīsina šādu mērījumu veikšanas laiku.
• SELECT - mērīšanas režīma maiņa, piemēram, pārejot no pretestības mērīšanas uz diodes pārbaudi vai ķēdes nepārtrauktības pārbaudi.
• RELATĪVS - izmantojot šo funkciju mērījumu laikā, displejs tiks atiestatīts uz nulli un par atskaites līmeni tiks uzskatīta vērtība, kas parādīta pirms displeja. Nākamais mērījums parādīs starpību starp izmērīto vērtību un saglabāto atsauces vērtību.
• HZ/Duty - ja poga ir iestatīta uz frekvences mērīšanu, poga mainīs iestatījumu uz pildījuma koeficienta/darbs cikla mērīšanu.
• DATA HOLD [H] - patlaban izmērītās vērtības saglabāšana uz displeja
• MAX/MIN - displejā saglabā pašreizējā mērījuma maksimālo vai minimālo vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 5999
• Displeja aizmugurgaismojums
• skaņas signāls ķēdes nepārtrauktības testā, ja pretestība ir mazāka par 50 Ω
• iespēja atsevišķi ieslēgt diodes un nepārtrauktības testus

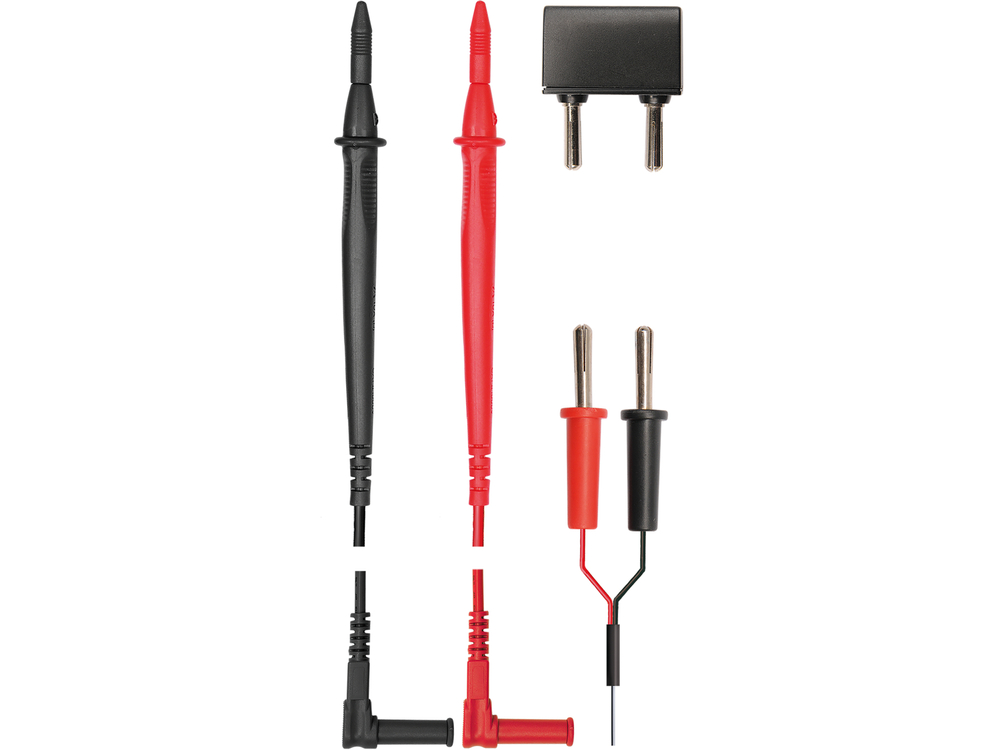

• testēšanas zondes, temperatūras zonde, tranzistora testa adapteris komplektā
• konstrukcija ar pārslodzes aizsardzību
• korpuss izgatavots no ABS plastmasas + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• magnētiskais piekariņš ļauj piestiprināt mērītāju pie metāla virsmas, piemēram, automašīnas motora pārsega
• automātiska skaitītāja izslēgšanās pēc 15 minūtēm
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: 9 V akumulators (6F22)
