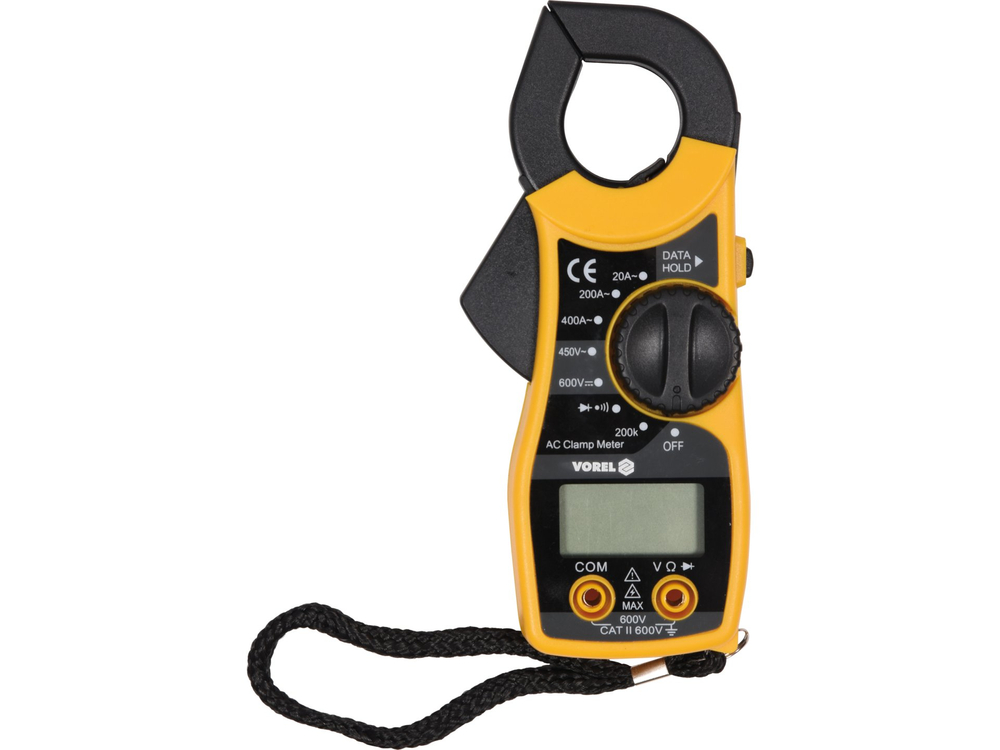

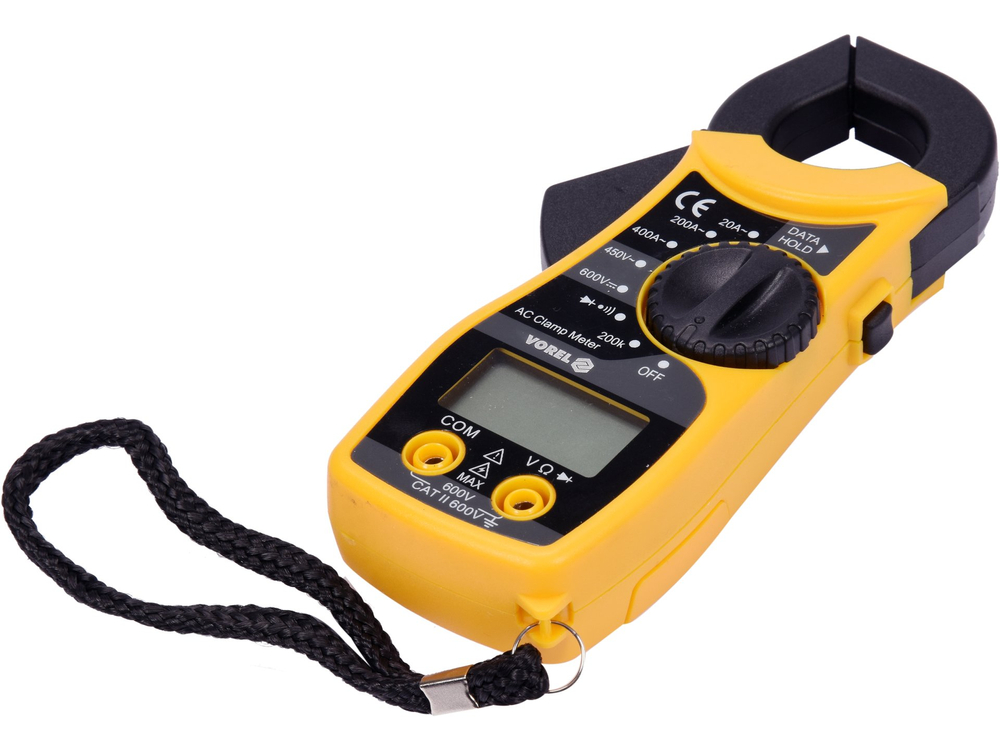

VOREL 81801 universālais knaiblīšu mērītājs ļauj veikt pamata elektriskos mērījumus. Dažiem mērījumu lielumiem mērierīce var pati izvēlēties diapazonu atkarībā no mērījumu rezultātiem. Mērītājs ir aprīkots ar mērīšanas skavām, kas ļauj izmērīt maiņstrāvu vienā vadā, izmantojot induktīvo metodi, neizjaucot ķēdi vai neatvienojot to no strāvas avota. Šī metode ļauj izmērīt arī daudz lielākas strāvas nekā parastie elektriskie skaitītāji.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērīšana: 0-450 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-400 A
• pretestības mērīšana: R 0-200 kΩ
• diodes tests:_IF 1 mA,_UR 1 V
• ķēdes nepārtrauktības tests: 0-100 Ω

Mērījumu precizitāte:

Maiņstrāvas mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 30 A

• Mērītāja 81801 mērījumu precizitāte šim diapazonam ir : ±(2,5 % + 10), izšķirtspēja 0,1 A.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2,5 %) + 10 x izšķirtspēja.
• aprēķins: (30 x 2,5 %) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Rezultāts, ieskaitot mērījumu kļūdu 30 A indikācijai = 30 ± 1,75 A*.

• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas sprieguma mērījumu indikācijai: 235 V = 235 ± 5,82 V*
• rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 3,144 V

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam skatīt lietošanas instrukcijā.

*Metram 81801 nav īstas vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir faktiski pareizs tikai īstam sinusoidālam vilnim.

Iebūvētās funkcijas:

• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērītāju ar manuālu diapazona regulēšanu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• DATA HOLD - saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 100Ω (nav iespējams iestatīt mērītāju tikai diodes testam).
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• skavas atvērtas līdz 25 mm un ļauj mērīt vienu vadu ar diametru līdz 19 mm.
• konstrukcija ar pārslodzes aizsardzību

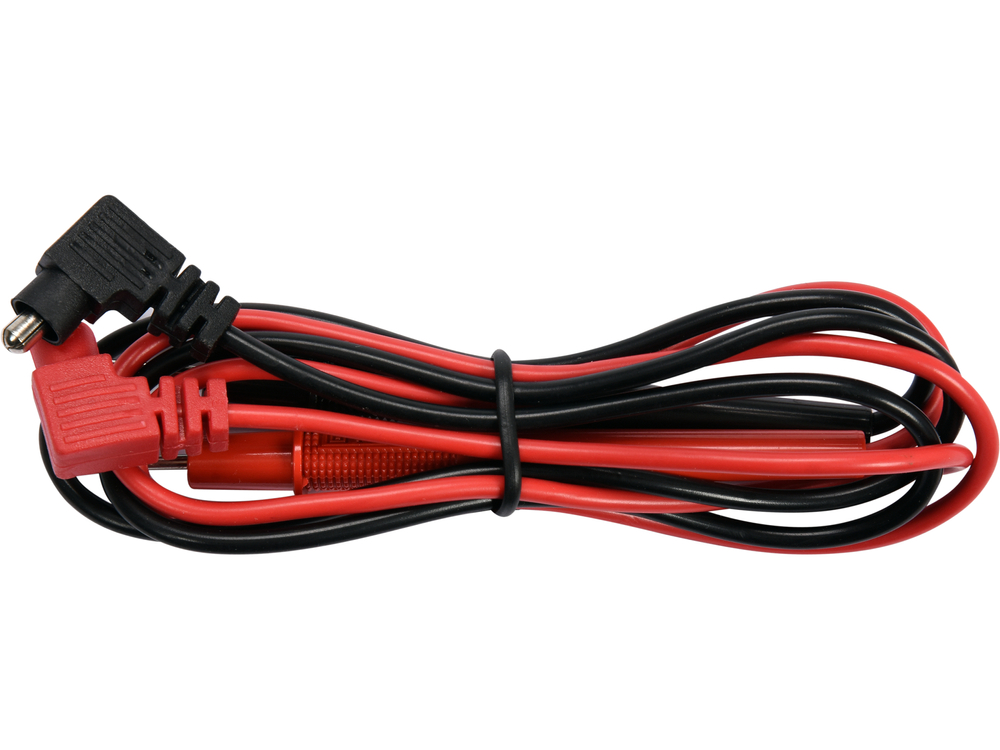

• mērīšanas zondes iekļautas komplektā
• zema akumulatora uzlādes indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījumus ar knaiblēmmēriem veic tikai vienam vadītājam, vienam vadam. Piestiprinot skavas pie vairāku vadītāju kabeļa, neizolējot vienu vadītāju, tiks uzrādīts nepareizs rezultāts vai nulles strāvas plūsma.
