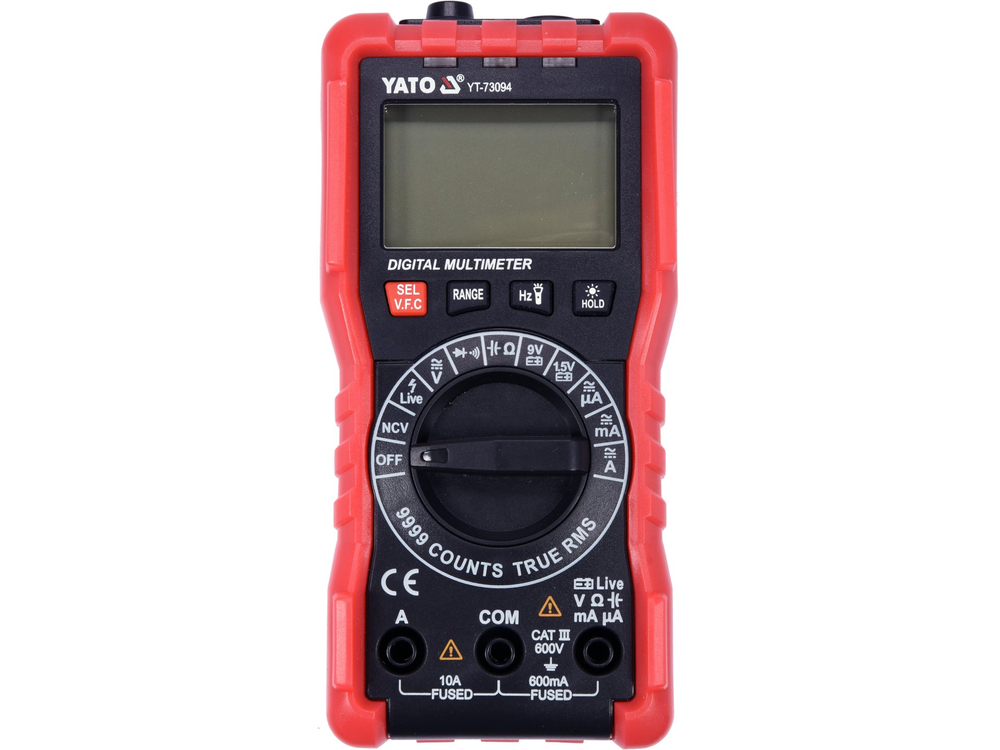

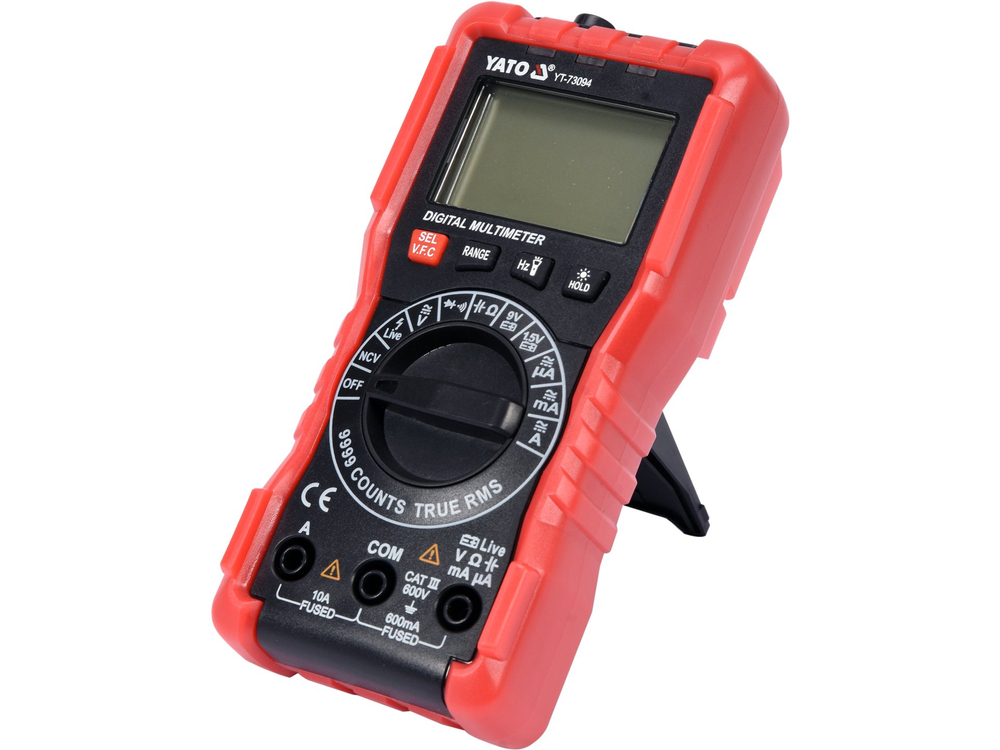

Universālais mērītājs YT-73094 ar TRUE RMS funkciju un automātisko diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektriskos mērījumus. Papildu un noderīga opcija ir bezkontakta maiņstrāvas sprieguma noteikšanas iespēja, kā arī fāzes vadu noteikšana caur izolāciju. Izmantojot 1,5 V un 9 V akumulatora testu, mēs varam pārbaudīt akumulatora spriegumu zem slodzes, tas palīdzēs novērtēt tā stāvokli un izslēgt vai apstiprināt nepieciešamību to nomainīt.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-600 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA + V.F.C.
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVA 0-10 A, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA + V.F.C.
• Līdzstrāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: LĪDZSTRĀVA 0-10 A
• pretestības mērīšana: 0-9,999 MΩ
• diodes tests:_IF 1 mA,_UR 3,3 V
• ķēdes nepārtrauktības tests: 0-30 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-99,99 mF
• frekvences mērīšana: 0-60 khz
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV
• 1,5 V akumulatora tests ar slodzes pretestību aptuveni 30 Ω
• 9 V akumulatora tests ar slodzes pretestību aptuveni 300 Ω.

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja YT-73094 mērījumu precizitāte šim diapazonam ir : ±(1,2 % + 3), izšķirtspēja 0,1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 1,2 %) + 3 x izšķirtspēja.
• aprēķins: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 3,12 V

• Faktiskais rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma indikācijai: 12 V = 12 ± 0,114 V
• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: 8 A = 8 ± 0,15 A

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• NCV - bezkontakta maiņstrāvas sprieguma noteikšana ar induktīvo metodi. Mērītājs nosaka sprieguma klātbūtni izolētā vadītājā un var arī norādīt fāzes vadītāju.
• V.F.C. - zemfrekvences filtrs. Šai funkcijai ir savs pielietojums, piemēram, mērot izejas spriegumu elektromotora kontrolierī, kas izmanto frekvences un sprieguma izmaiņas, lai kontrolētu motora ātrumu (VFD kontrolieri). Kad funkcija ir aktivizēta, mērierīce filtrē, piemēram, PWM signāla augstfrekvences traucējumus un atstāj tikai zemo frekvenci. Šādā veidā filtrs ļauj precīzi izmērīt motorā plūstošā sprieguma/strāvas vidējo kvadrātisko vērtību.
• 1,5 un 9 V akumulatora tests - testa laikā mērītājs no akumulatora ņem nelielu strāvas daudzumu, kas sniedz 100 % informācijas, kas nepieciešama, lai novērtētu, vai barošanas avots spēs darbināt mūsu ierīci. Lai iegūtu pilnīgu informāciju, ir ieteicams vispirms izmērīt līdzstrāvas spriegumu un pēc tam rezultātu salīdzināt ar akumulatora testā iegūto vērtību. Pārāk liels kritums vai pārāk zems spriegums ir skaidrs signāls, ka barošanas avots ir jānomaina.
• AUTO - automātiska mērījumu diapazona regulēšana. Veicot nezināmu vērtību mērījumus ar mērinstrumentu ar manuālu diapazona regulēšanu, izmantojot ciparnīcu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu. Tomēr multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• RANGE - manuāla mērījumu diapazona maiņa. Noderīga funkcija, ja tiek pārbaudīti daudzi vienādi zināmas vērtības komponenti, piemēram, virkne rezistoru. Manuāla diapazona iestatīšana ievērojami saīsina šādu mērījumu veikšanas laiku.
• SEL - mērīšanas režīma maiņa, piemēram, no maiņstrāvas uz līdzstrāvas sprieguma mērīšanu.
• DATA HOLD - saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija

• LCD displejs, maksimālais rādītais rezultāts: 9999
• ekrāna un lukturīša funkcija
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja pretestība ir mazāka par 50 Ω (nav iespējams iestatīt mērītāju tikai diodes testam)
• mērīšanas zondes ir iekļautas komplektā
• konstrukcija ar pārslodzes aizsardzību
• ABS korpuss + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• automātiska mērītāja izslēgšanās
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas
