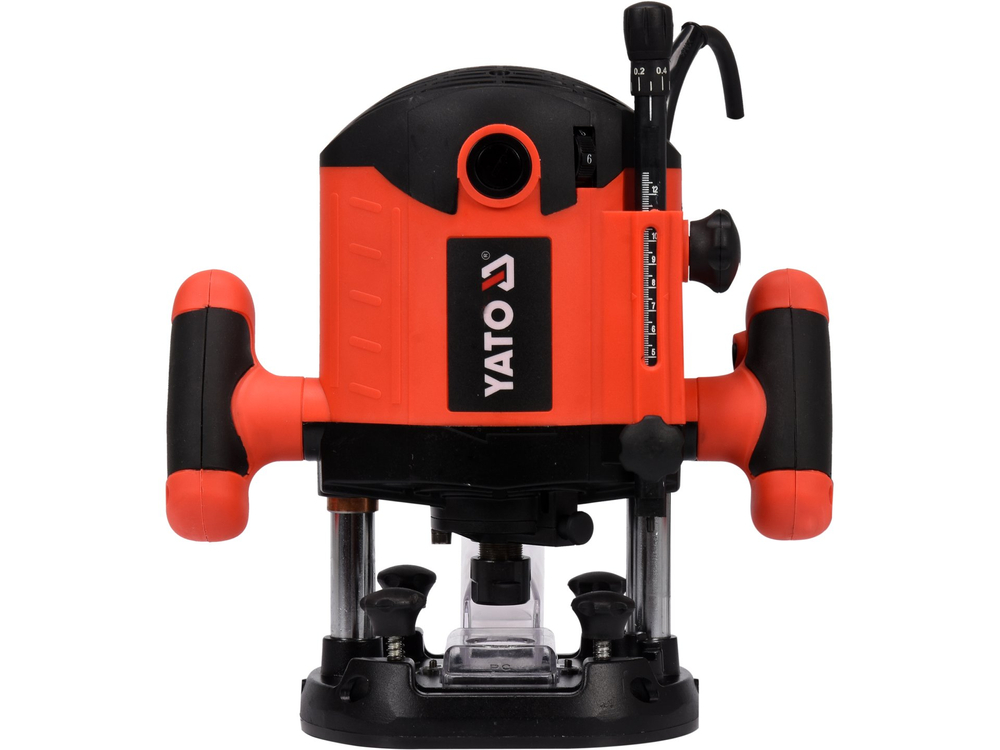

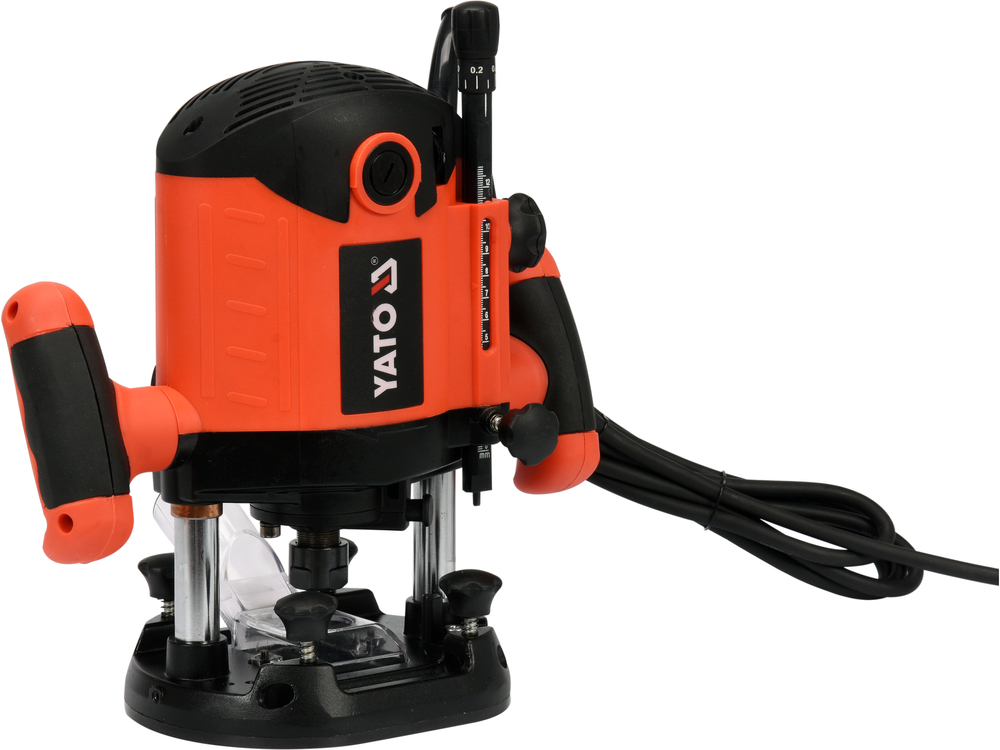

Spēcīgs un izturīgs frēzētājs, kas paredzēts malu profilēšanai, rievu frēzēšanai un galdniecības izstrādājumu savienojumiem. To raksturo augsta precizitāte, kas nepieciešama galdniecībā, un ērts rokturis, kas ļauj regulēt rotāciju ar īkšķi, nezaudējot kontroli pār instrumentu. Ar vadotnēm aprīkotais flīzētājs atvieglo frēzēšanu taisnā līnijā un līknē.

Mērķis

Instruments tiek izmantots, lai apstrādātu koksni ar frēzēm, kas tiek vadītas no materiāla virspuses gar tā virsmu. Tas ir piemērots arī tādu koksnes materiālu apstrādei kā MDF, skaidu plātnes, saplāksnis utt.

Putekļu novadīšana

Kā putekļu novadīšanas iekārtu var izmantot rūpniecisko putekļu sūcēju.

Putekļu nosūcēja adapteris sastāv no divām sastāvdaļām:

• caurspīdīgs savienojums putekļu nosūces iekārtai
• metāla montāžas plāksne

paralēlas novadīšanas vadotne

Vadotne atvieglo taisnu malu vai izciļņu frēzēšanu. Tas sastāv no ierobežojošās plāksnes un diviem stieņiem.

Apļveida frēzēšanas vadotne

Apļa vadotne atvieglo apļu un loku frēzēšanu. Vadotne sastāv no viena stieņa un skavas ar adatu.

Frēzēšanas bloka gājiens

Frēzēšanas bloka gājienu izmanto, lai iestatītu frēzēšanas dziļumu. Iestatījuma vērtība ir redzama korpusa logā.

Mikrometra ciparnīca

Dziļuma mērītājam ir arī mikrometriskā ciparnīca, kas ļauj precīzi iestatīt frēzēšanas dziļumu, izmantojot papildu stienīti, kas izstiepjas no dziļuma mērītāja. Roktura rotācija ir graduēta milimetros stieņa pagarinājuma garumā.

Ātruma regulēšana

Frēzēšanas iekārta ļauj bezgalīgi regulēt ātrumu tehnisko datu tabulā norādītajā diapazonā. Ātrums tiek iestatīts, izmantojot ciparnīcu.

Jo lielāks redzamais skaitlis, jo lielāks ātrums. Ātrums jāizvēlas atkarībā no apstrādājamā materiāla veida un frēzes diametra. Jo mazāks ir griezēja diametrs un jo cietāka ir koksne, jo lielāku ātrumu var iestatīt.

Papildu informācija:

• Vara izolācijas tinums
• paralēla vadotnes sliedes, kas izgatavotas no perfekti saskaņotām sastāvdaļām, atvieglo instrumenta vadīšanu.
• Precīza griezuma dziļuma regulēšana ar fiksatoru perfektiem darba rezultātiem
• Bezpakāpju un droša apgriezienu skaita regulēšana, nenovelkot rokas no darbināmā instrumenta
• Aizsargā motoru un operatoru, kad griezējs iesprūst materiālā
• Savienojums putekļu nosūkšanai
• Maksimālais apgriezienu skaits 23500 apgr./min ātrai un precīzai darbībai
• frēzes uzgaļa maksimālais gājiens 55 mm
• instrumentu turētājs: 8, 12 mm
• 3 m gumijas kabelis
• izmantošanai kopā ar frēzēm, piemēram, YT-6801, YT-6803
